Name: Siemens 5SU13567KK32 Jordfelsbrytare/Säkerhetsbrytare 32 A
Brand: Siemens
SKU: 2865237
Availability: BackOrder

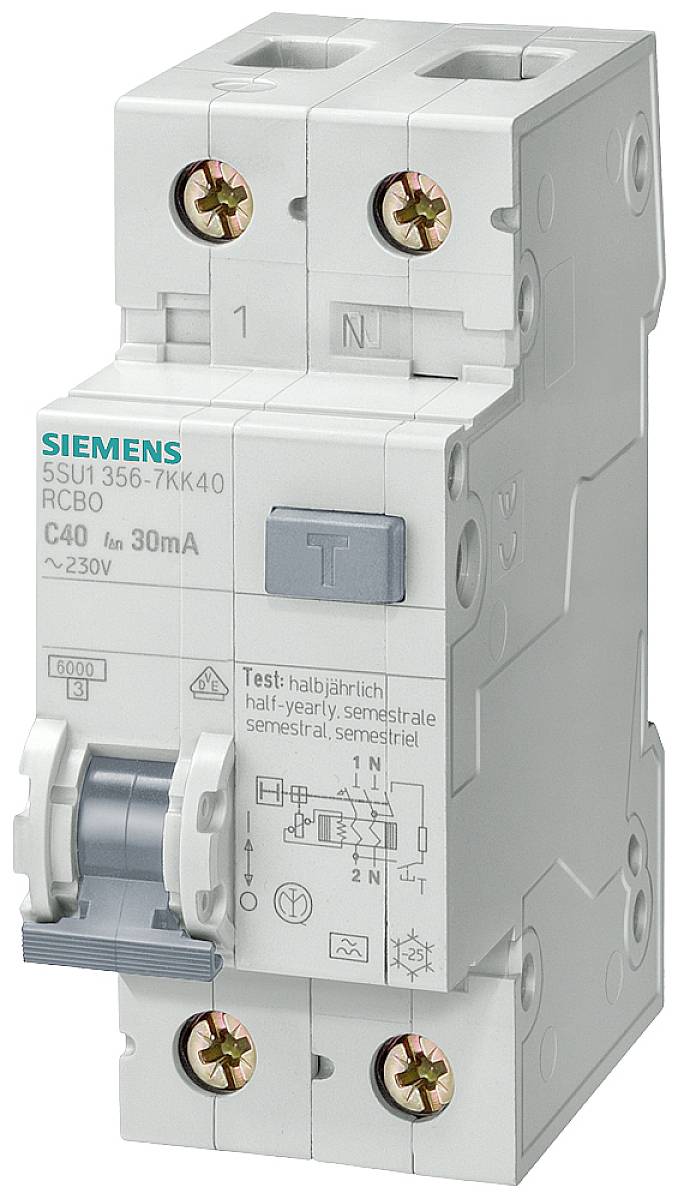

En RCBO-skyddsbrytare från Siemens, modellnummer 5SU1 356-7KK40, 230V, 40A, med en utlösningskarakteristik på 30mA.

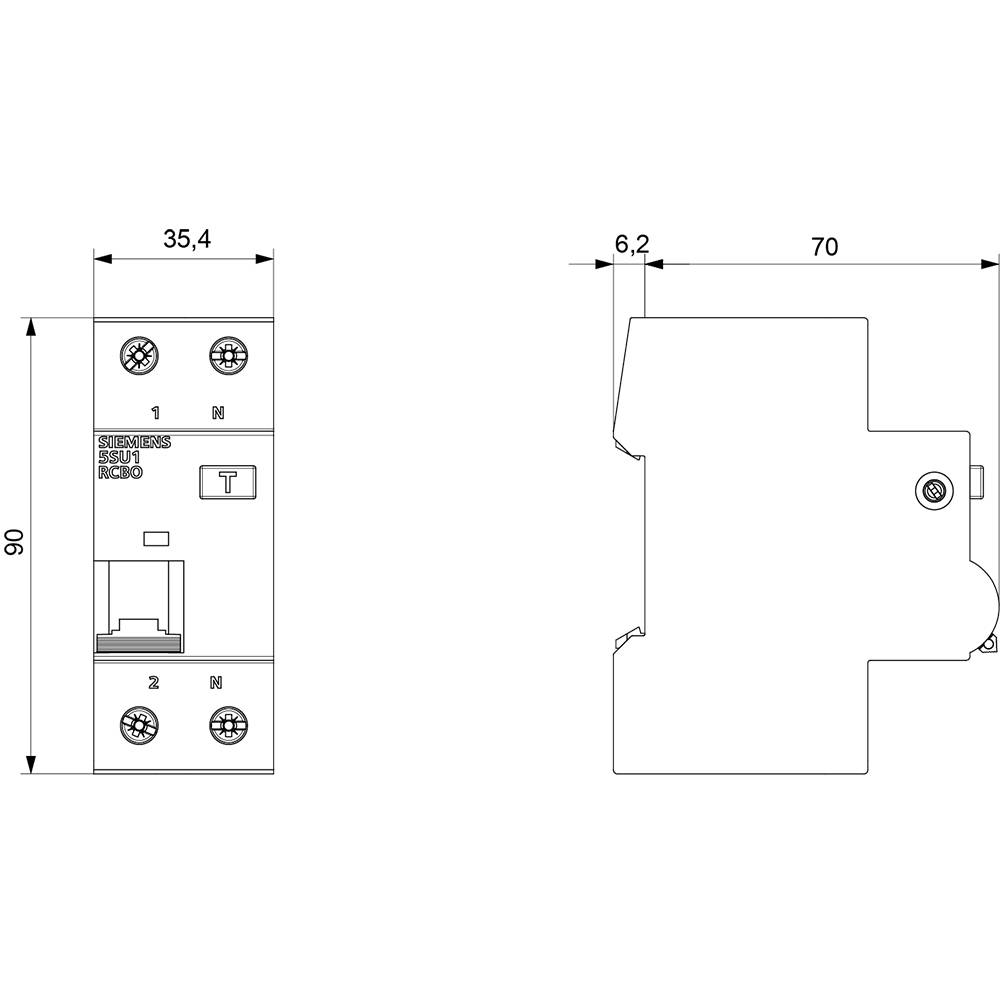

Teknisk ritning av en elektrisk komponent med dimensioner: höjd 90 mm, bredd 35,4 mm, djup 70 mm. Visar fram- och sidovy.

1/2

Liknande avbildning

Typ av produkt

Jordfelsbrytare/Säkerhetsbrytare

Antal poler

Utlösningskarakteristik

Nominell ström - avrundad

32 A

Brytningsförmåga

6 kA

Datablad (PDF)

Leverans tis 3 nov.

Antal

Set

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal breda delningsenheter: 2
Antal testcykler/för miljöprovning: 28
Åtdragningsmoment / vid skruvanslutning / minimalt: 2,5 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 3 Nm
Utförande av grundtyp 5SU1
Montering: valfri position
Inbyggnadsdjup 70 mm
Mekanisk livslängd (omslagscykler) / standard: 10000
Poltal / not: 1P+N
Poltal/med säkring 1
Position/av nätkabel: Antingen upptill eller nedtill
Produktutrustning/beröringsskydd: Ja
Produktegenskap / halogenfri: Ja
Produktegenskap / plomberbar: Ja
Produktegenskap/kiselonfri: Ja
Produktfunktion / medkopplingbar neutralledare: Ja
Brytförmåga (ICU+) 15 kA
Brytförmåga ström / enligt en 60898: 6 kA
Brytförmåga ström/enligt IEC 60947-2: 15 kA
Kapslingsklass IP: IP20, vid din-skena, med anslutna ledare
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: +55 °C.
Effektförlust / vid märkvärde ström / vid AC / vid varmt driftsläge / per pol: 5,7 W.
Effektförlust / maximalt 11,4 W.
Föroreningsgrad: 2
Försörjningsspänning 50 Hz
Arbetsfrekvens/Anm.: 50 Hz
Överspänningskategori: III
Frånkopplingskarakteristik: utan fördröjning
Märkfelström 30 mA
Lämplighet för integrerad/infälld installation: Ja
Isolationsspänning: 264 V
Skyddsfunktion/felutlösning: Ja
Matningsspänning / för kontrollanordning / minimum 195 V.
Anslutningsbar ledararea / enkeltrådig: 0,75 mm - 35 m²
Anslutningsbar ledararea / fintrådig / med ändbearbetning: 0,75 mm2 - 25 mm²
Anslutningsbar ledararea / flertrådig: 0,75 m² - 35 m²

Utförande: Utan fördröjning

Nominell spänning (specifikationer): 230/240 V/AC

Typ av produkt: Jordfelsbrytare/Säkerhetsbrytare

Antal poler: 2

Driftklass: 3

Utlösningskarakteristik: C

RoHS-godkänd: Ja

Mått.: (B x H x D) 36 x 90 x 77 mm

Innehåll: 1 st

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

Brytningsförmåga: 6 kA

Bredd: 36 mm

Höjd: 90 mm

Djup: 77 mm

: AC

: 70 mm

: 32 A

: 230 V

: C

: 264 V

: 0.03 A

: 3

: 2

: 2

: 2

: 1

: TRUE

: 0.75-35 mm²

: 0.75-35 mm²

: TRUE

: 2

: 4

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2865237 Siemens 5SU13567KK32 Jordfelsbrytare/Säkerhetsbrytare 32 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2865237 Siemens 5SU13567KK32 Jordfelsbrytare/Säkerhetsbrytare 32 A

Beskrivning

FI/LS-brytare, 6 kA, 1P+N, typ A, 30 mA, C-kar, in: 32 A, UN AC: 230 V Fi/LS-brytare SENTRON 5SU1 för kombinerat skydd mot överbelastning, kortslutning och felströmmar
Våra Fi/LS-brytare (RCbo) är VDE-testade och certifierade enligt din en 61009-1, din en 61009-2-1. Med hjälp av dubbla kamklämmor är det mycket enkelt att ansluta ledare av olika tvärsnitt. Ytterligare Siemens SENTRON skyddsbrytarenheter kan snabbt och enkelt anslutas till stiftsamlingsskenorna 5ST3. Via Datamatrx-koden på enheten får du snabb åtkomst till alla tekniska data i Siemens Industry Online Support App. app för detta krävs Siemens.
SENTRON skyddsbrytarenheter kan med sina vanliga tillbehör från systembygglådan utökas med många funktioner.
Optimal teknik för din säkerhet - endast från Siemens.
