Name: Siemens 3VA6210-7JT31-0AA0 Brytare 1 st Inställningsområde (ström): 40 - 100 A Växelspänning (max.): 600 V/AC (B x H x D
Brand: Siemens
SKU: 1748525
Availability: BackOrder

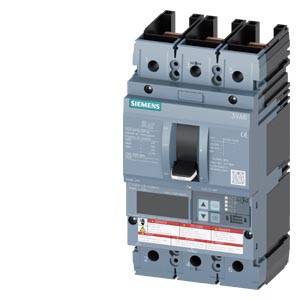

En grå trepolig effektbrytare från Siemens med spak framtill; används för elektrisk styrning och skydd av strömkretsar.

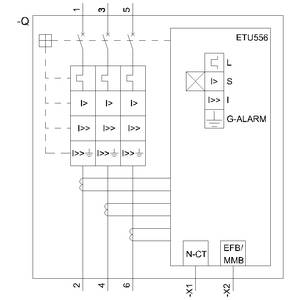

Kopplingsschema visar en effektbrytare, ETU556, med anslutningar L, S, I, G-LARM, och utlösningsmekanism för strömöverlastningsskydd.

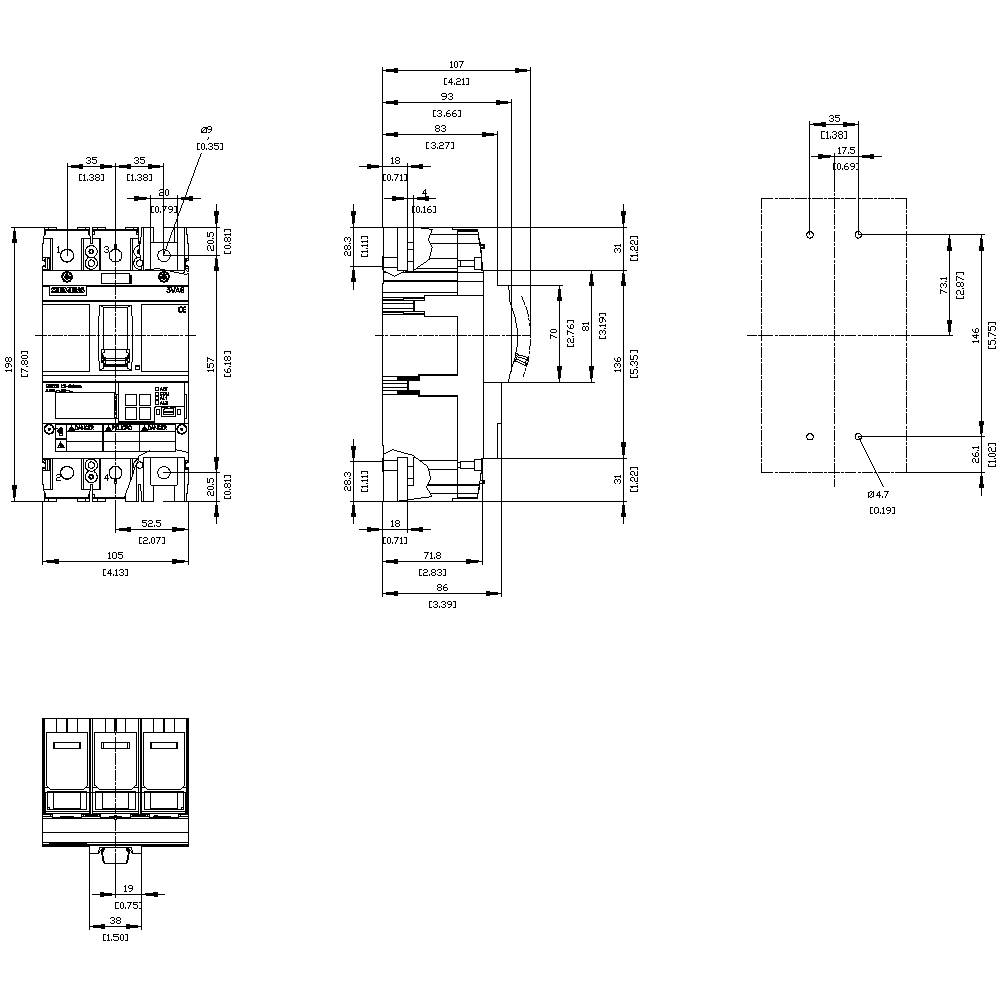

Teknisk ritning av en elektrisk strömbrytare. Visar fram-, sido- och toppvy med exakta mått i millimeter.

1/3

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

100 A

Anslutning

Stiftdon

Förpackningstyp

Piece

Typ

3VA6210-7JT31-0AA0

Datablad (PDF)

Leverans tis 17 nov.

Antal

Styck

Toal (21 672,00 kr / stycken)

22 712,00 kr

-5 %

21 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Systemskydd
Effektförlust: 2.23 W
Vikt: 2.5 kg
Mekanisk livslängd 20000
Elektrisk livslängd 7500
Isolationsspänning: 600 V
Frekvens: 50/60 Hz

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3VA6210-7JT31-0AA0

Konstruktionsstorlek: S0

Inställningsområde ström (min.): 40 A

Inställningsområde ström (max.): 100 A

Inställningsområde (ström): 40 - 100 A

Antal poler: 3-polig

Växelspänning (max.): 600 V/AC

Passar till följande serie: Siemens Serie 3VA

Passar till följande märken: Siemens

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: C

Utförande överströmsutlösare: ETU556

funktioner: jackbar

Anslutning: Stiftdon

: IP40

Djup: 86 mm

Bredd: 105 mm

Höjd: 198 mm

Mått.: (B x H x D) 105 x 198 x 86 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 0

: 0

: 100 A

: 3

: 0

: 6.7 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 110 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Inställningsområde ström (max.)

Typ av produkt

Förpackningstyp

Siemens 3RA6890-0BA Effektbrytaradapter 1 st Inställningsområde (ström): 25 A (max) Växelspänning (max.): 690 V/AC (B x H x D) 45 x 26 x 23 mm Piece

Artikelnr.:1737263

Leverans tis 20 okt.

Conrad Electronic

25 A

Effektbrytaradapter

Piece

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3VA1010-2ED32-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm Single

Artikelnr.:1753036

Leverans tis 20 okt.

Conrad Electronic

100 A

Brytare

Single

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Siemens 3VA1010-2ED36-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm Piece

Artikelnr.:1753052

Leverans tis 20 okt.

Conrad Electronic

100 A

Brytare

Piece

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Siemens 3VA1010-2ED42-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm Piece

Artikelnr.:1753067

Leverans tis 20 okt.

Conrad Electronic

100 A

Brytare

Piece

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 992,00 kr^*

Siemens 3VA1010-2ED46-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm Piece

Artikelnr.:1753080

Leverans tors 22 okt.

Conrad Electronic

100 A

Brytare

Piece

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Siemens 3VA1010-3ED32-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm Piece

Artikelnr.:1753081

Leverans tis 20 okt.

Conrad Electronic

100 A

Brytare

Piece

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Siemens 3VA1010-3ED36-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm

Artikelnr.:1737507

Leverans tis 20 okt.

Conrad Electronic

100 A

Brytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 592,00 kr^*

Siemens 3VA1010-3ED42-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm

Artikelnr.:1737605

Leverans tors 22 okt.

Conrad Electronic

100 A

Brytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 072,00 kr^*

Siemens 3VA1010-3ED46-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm Piece

Artikelnr.:1737861

Leverans tors 22 okt.

Conrad Electronic

100 A

Brytare

Piece

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 472,00 kr^*

Siemens 3VA1010-4ED32-0AA0 Brytare 1 st Inställningsområde (ström): 100 - 100 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm

Artikelnr.:1737862

Leverans tis 20 okt.

Conrad Electronic

100 A

Brytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 432,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1748525 Siemens 3VA6210-7JT31-0AA0 Brytare 1 st Inställningsområde (ström): 40 - 100 A Växelspänning (max.): 600 V/AC (B x H x D

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1748525 Siemens 3VA6210-7JT31-0AA0 Brytare 1 st Inställningsområde (ström): 40 - 100 A Växelspänning (max.): 600 V/AC (B x H x D

Beskrivning

Brytare 3VA6 UL Frame 250 kopplingsställningar C 100 kA @ 480V 3-polig, anläggningsskydd ETU556, LSI, i=100a överbelastningsskydd IR=40A...100a kortslutningsskydd ISD=0,6..10x i, II=1,5. 12x i N-ledarskydd tillval med extern strömtransformator, upp till 160% jordslutalarm meddelande via EFB300 COM utan anslutning Kompakteffektbrytare 3VA6 med ETU 5-serien för UL. Kompakteffektbrytare 3VA UL från Siemens som en viktig del av SENTRON-skyddskomponenter för industriella tillämpningar samt för användningar i infrastruktur ger effektivt system- och startskydd genom säker avstängning vid överbelastning och kortslutning. 3VA-standarden sätter flexibilitet och modulär tillbehörsmångfald. Kompakteffektbrytare 3VA UL erbjuder dessutom de bästa förutsättningarna för världens exporterande maskiner och anläggningbyggare. Förutom IEC-standarden uppfyller de två serierna 3VA5 och 3VA6 även UL-standarden. Alla funktioner kan därmed användas och användas för anläggningar över hela världen. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Finns som variant för anläggningsskydd. 3. Finns som 3- och 4-poligt utförande. 4. Fyra kopplingseffektklasser på 35 kA. 150 kA vid 480 V. 5. Beroende på storlek: Märkström 40 A. Märkfelström A. 6. Montering i fast installation, plug-in teknik, plug-in teknik möjlig. 7. Serien har en elektronisk överströmsutlösare. 8. Har en inbyggd display för mätvärdesvisning. 9. Valfri kommunikationsanslutning via Modbus TCP, Modbus RTU, PROFINET och PROFIBUS. 10 Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera. www.siemens.de/3VA Siemens erbjuder för en säker och effektiv elektrisk infrastruktur i byggnader och industri en konsekvent portfölj med skydd-, brytar-, mät- och övervakningsapparater, fördelningssystem samt strömbrytare och vägguttag.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
