Name: Siemens 3VA6140-5JQ41-0AA0 Brytare 1 st Inställningsområde (ström): 16 - 40 A Växelspänning (max.): 600 V/AC (B x H x D)
Brand: Siemens
SKU: 1724556
Availability: BackOrder

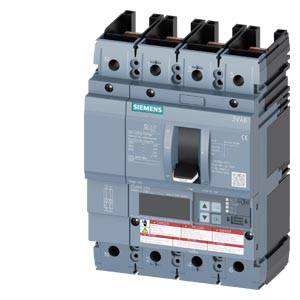

Effektbrytare i grå färg, med flera switchar och Siemens-logotyp överst. Används i elektriska styrsystem.

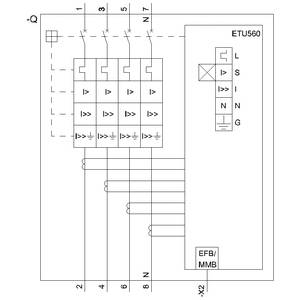

Kopplingsschema för en elektrisk styrning med flera etiketter, linjer och symboler, presenterat med komponenter för anslutningar och säkringar.

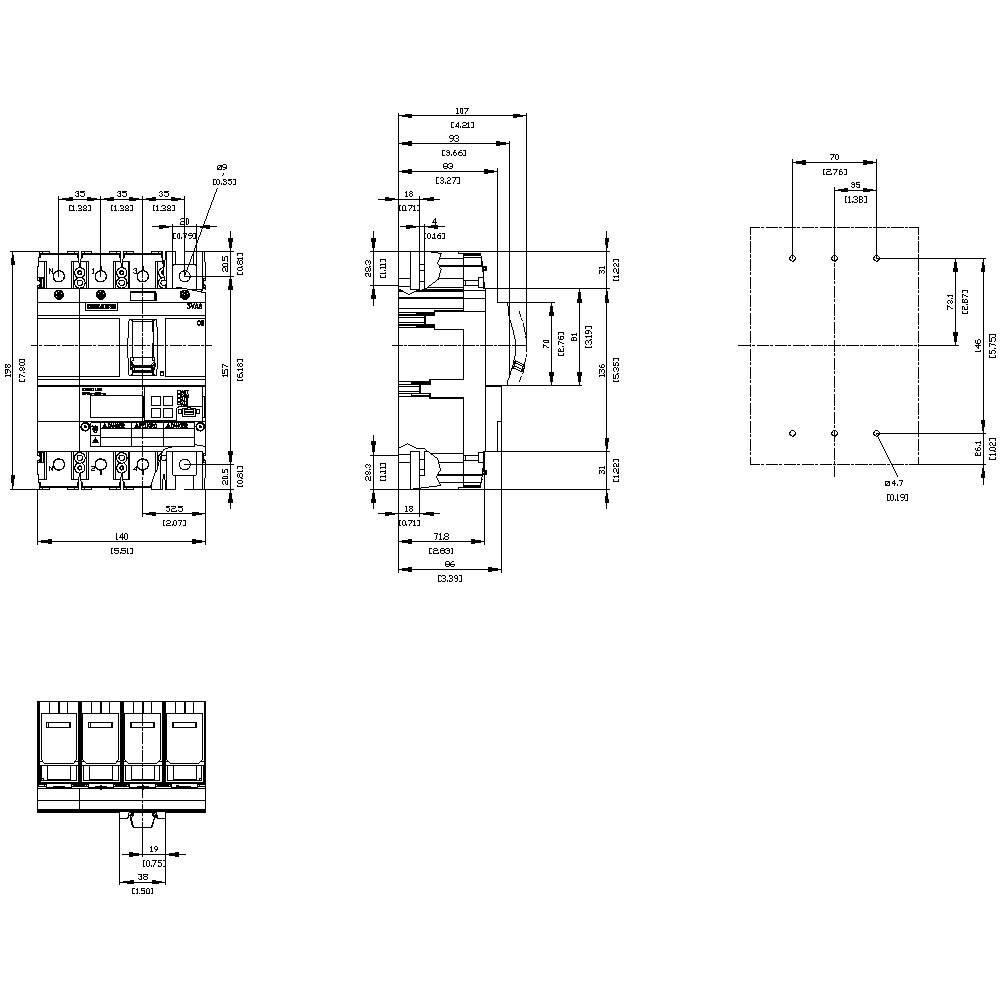

Tekniska ritningar av en elektrisk apparat med detaljerade mått och specifikationer i olika vyer.

1/3

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

40 A

Typ

3VA6140-5JQ41-0AA0

Inställningsområde ström (min.)

16 A

Inställningsområde (ström)

16 - 40 A

Datablad (PDF)

Leverans tis 17 nov.

Antal

Styck

Toal (16 872,00 kr / stycken)

17 592,00 kr

16 872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Systemskydd
Effektförlust: 0.8 W
Vikt: 3.2 kg
Mekanisk livslängd 20000
Elektrisk livslängd 9000
Isolationsspänning: 600 V
Frekvens: 50/60 Hz

Typ av produkt: Brytare

Typ: 3VA6140-5JQ41-0AA0

Inställningsområde ström (min.): 16 A

Inställningsområde ström (max.): 40 A

Inställningsområde (ström): 16 - 40 A

Antal poler: 4-polig

Växelspänning (max.): 600 V/AC

Passar till följande serie: Siemens Serie 3VA

Passar till följande märken: Siemens

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: M

Utförande överströmsutlösare: ETU560

: IP40

Djup: 86 mm

Bredd: 140 mm

Höjd: 198 mm

Mått.: (B x H x D) 140 x 198 x 86 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 0

: 0

: 40 A

: 4

: 16-40 A

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 55 kA

: 24-400 A

: 60-480 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Inställningsområde ström (max.)

Inställningsområde ström (min.)

Siemens 3VA1125-5EF42-0AA0 Brytare 1 st Inställningsområde (ström): 18 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm

Artikelnr.:1722589

Leverans tors 22 okt.

Conrad Electronic

25 A

18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 912,00 kr^*

Siemens 3VA1125-5EF46-0AA0 Brytare 1 st Inställningsområde (ström): 18 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm Piece

Artikelnr.:1722590

Leverans tors 22 okt.

Conrad Electronic

25 A

18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 032,00 kr^*

Siemens 3VA1125-5GD42-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm

Artikelnr.:1722591

Leverans tors 22 okt.

Conrad Electronic

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 992,00 kr^*

Siemens 3VA1125-5GD46-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm Piece

Artikelnr.:1722592

Leverans tors 22 okt.

Conrad Electronic

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Siemens 3VA1125-5GF42-0AA0 Brytare 1 st Inställningsområde (ström): 18 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm

Artikelnr.:1722593

Leverans tors 22 okt.

Conrad Electronic

25 A

18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 792,00 kr^*

Siemens 3VA1125-5GF46-0AA0 Brytare 1 st Inställningsområde (ström): 18 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm

Artikelnr.:1722594

Leverans tors 22 okt.

Conrad Electronic

25 A

18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Siemens 3VA1125-6ED32-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm

Artikelnr.:1722595

Leverans tors 22 okt.

Conrad Electronic

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Siemens 3VA1125-6ED36-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm Piece

Artikelnr.:1722596

Leverans tors 22 okt.

Conrad Electronic

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 432,00 kr^*

Siemens 3VA1125-6ED42-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 101.6 x 130 x 70 mm

Artikelnr.:1722597

Leverans tors 22 okt.

Conrad Electronic

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 912,00 kr^*

Siemens 3VA1125-6EE36-0AA0 Brytare 1 st Inställningsområde (ström): 18 - 25 A Växelspänning (max.): 690 V/AC (B x H x D) 76.2 x 130 x 70 mm Piece

Artikelnr.:1722598

Leverans tors 22 okt.

Conrad Electronic

25 A

18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 752,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1724556 Siemens 3VA6140-5JQ41-0AA0 Brytare 1 st Inställningsområde (ström): 16 - 40 A Växelspänning (max.): 600 V/AC (B x H x D)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1724556 Siemens 3VA6140-5JQ41-0AA0 Brytare 1 st Inställningsområde (ström): 16 - 40 A Växelspänning (max.): 600 V/AC (B x H x D)

Beskrivning

Brytare 3VA6 UL Frame 150 kopplingsställningar M 35 kA @ 480V 4-polig, anläggningsskydd ETU560, Lsig, i=40A överbelastningsskydd IR=16A...40A kortslutningsskydd ISD=0,6..10x i, II=1,5. 12x i N-ledarskydd kan ställas in (OFF, upp till 160%) jordningsskydd IG=0,375...1 x i= tg=0,05-0,8s utan anslutning kompakteffektbrytare 3VETUL 5 för systemskydd. Kompakteffektbrytare 3VA UL från Siemens som en viktig del av SENTRON-skyddskomponenter för industriella tillämpningar samt för användningar i infrastruktur ger effektivt system- och startskydd genom säker avstängning vid överbelastning och kortslutning. 3VA-standarden sätter flexibilitet och modulär tillbehörsmångfald. Kompakteffektbrytare 3VA UL erbjuder dessutom de bästa förutsättningarna för världens exporterande maskiner och anläggningbyggare. Förutom IEC-standarden uppfyller de två serierna 3VA5 och 3VA6 även UL-standarden. Alla funktioner kan därmed användas och användas för anläggningar över hela världen. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Finns som variant för anläggningsskydd. 3. Finns som 3- och 4-poligt utförande. 4. Fyra kopplingseffektklasser på 35 kA. 150 kA vid 480 V. 5. Beroende på storlek: Märkström 40 A. Märkfelström A. 6. Montering i fast installation, plug-in teknik, plug-in teknik möjlig. 7. Serien har en elektronisk överströmsutlösare. 8. Har en inbyggd display för mätvärdesvisning. 9. Valfri kommunikationsanslutning via Modbus TCP, Modbus RTU, PROFINET och PROFIBUS. 10 Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera. www.siemens.de/3VA Siemens erbjuder för en säker och effektiv elektrisk infrastruktur i byggnader och industri en konsekvent portfölj med skydd-, brytar-, mät- och övervakningsapparater, fördelningssystem samt strömbrytare och vägguttag.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
