Name: Siemens 3VA1463-4EF32-0AA0 Brytare 1 st Inställningsområde (ström): 441 - 630 A Växelspänning (max.): 690 V/AC, 500 V/DC
Brand: Siemens
SKU: 2862492
Availability: BackOrder

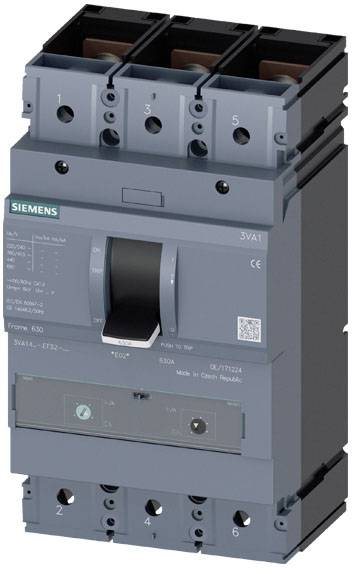

En elektrisk effektbrytare från Siemens, modell 3VA1, grå, med produktmärkning och tekniska specifikationer på framsidan.

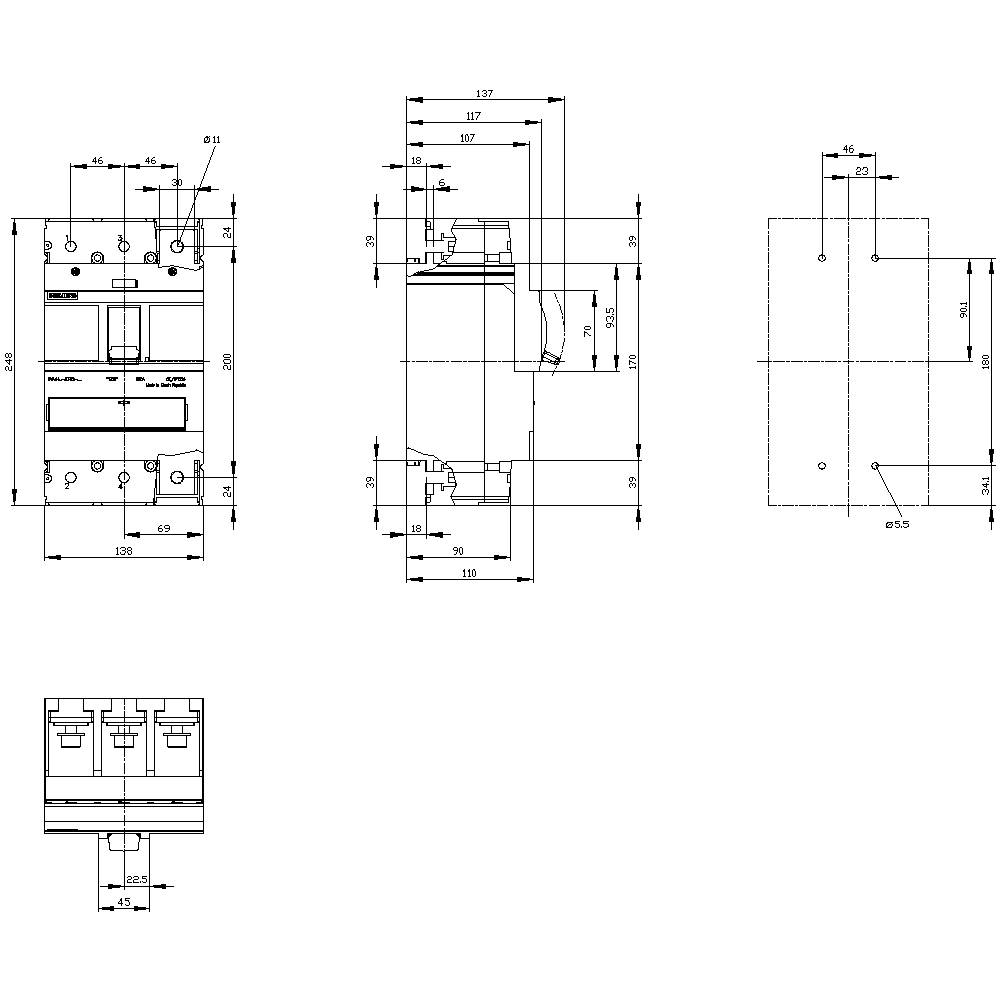

Teknisk ritning av en trepolig effektbrytare med dimensioner i millimeter, visar vyer framifrån, från sidan och bakifrån.

1/2

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

630 A

Anslutning

Skruv

Förpackningstyp

Piece

Typ

3VA1463-4EF32-0AA0

Datablad (PDF)

Leverans tis 20 okt.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (22 792,00 kr / stycken)

22 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Lämplighet för användning: AnläggningsskyddPlacering av elektriska anslutningar / för huvudströmkretsen: Anslutning på framsidanUtförande av manöverelement: VipparmMekanisk livslängd (omslagscykler) / standard: 15000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 380/415 V: 4000Elektrisk livslängd (omslagscykler) / vid 1/2 märkvärde ström / vid AC-1 / vid 380/415 V: 12000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 690 V: 2700Produktkomponent / inställningsknapp: JaProduktutökning / tillval / motordrivning: JaEgenskydd: JaUtförande av yta / anslutningar / på strömbrytarsidan (N, 1, 3, 5): SilverUtförande av yta / anslutningar / på strömbrytarsidan (N, 2, 4, 6): SilverIsolationsspänning: 800 VEffektförlust / maximalt 192,9 W.Typ av skyddsfunktion / överströmsutlösare: LIUtförande av jordslutsövervakning: UtanUtförande av i-utlösare / kan ställas in: JaBrytförmåga driftkortslutningsström (ICS) / vid 240 V: 55 kABrytförmåga driftkortslutningsström (ICS) / vid 690 V: 5 kABrytförmåga kortslutningsström (ICU) / vid 240 V: 55 kABrytförmåga kortslutningsström (ICU) / vid 690 V: 7 kAInkopplingsförmåga kortslutningsström (ICM) / vid 240 V: 121 kAInkopplingsförmåga kortslutningsström (ICM) / vid 690 V: 10,5 kAProduktegenskap / vid L-utlösning / kan ställas in: JaProduktegenskap / för N-ledarskydd / kan ställas in: JaTyp av anslutningsbar ledarareor / för platta skenanslutning / minimal 20 x 1 mmTyp av anslutningsbara ledarareor / för flatskenanslutning / max: 35 x 10 mm

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3VA1463-4EF32-0AA0

Inställningsområde ström (min.): 441 A

Inställningsområde ström (max.): 630 A

Inställningsområde (ström): 441 - 630 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC
500 V/DC

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: S

Utförande överströmsutlösare: TM240

Anslutning: Skruv

: IP40

Djup: 110 mm

Bredd: 138 mm

Höjd: 248 mm

Mått.: (B x H x D) 138 x 248 x 110 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862492 Siemens 3VA1463-4EF32-0AA0 Brytare 1 st Inställningsområde (ström): 441 - 630 A Växelspänning (max.): 690 V/AC, 500 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862492 Siemens 3VA1463-4EF32-0AA0 Brytare 1 st Inställningsområde (ström): 441 - 630 A Växelspänning (max.): 690 V/AC, 500 V/DC

Beskrivning

Brytare 3VA1 IEC Frame 630 kopplingsställningar s ICU=36kA @ 415V 3-polig, anläggningsskydd TM240, Adam, i=630A överbelastningsskydd IR=440A...630A kortslutningsskydd II=4...8 x i skruvflatanslutning kompakt effektbrytare 3VA1 för startskydd. Kompakteffektbrytare 3VA från Siemens som en viktig del av SENTRON skyddskomponenter för industriella tillämpningar samt för användningar i infrastrukturområdet ger effektiva system -, start- och motorskydd genom säker avstängning i överbelastnings- och kortslutningfallet. Kompakteffektbrytare 3VA sätter standarden i flexibilitet och modulär tillbehörsmångfald. Enhetligt tillbehör för flera modellstorlekar på alla serier av Kompakteffektbrytare 3VA1 och 3VA2. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Tillgänglig som variant för startskydd för elektriska motorer mot kortslutning. 3. Finns som 3-poligt utförande. 4. Beroende på storlek: Märkdriftström från 32 A....200 A. 5. Brytförmåga på 55 kA... 70 kA vid 415 V. 6. Montering i fast installation och plug-in teknik möjlig. 7. Serien har en termiskt-magnetisk överströmsutlösare 8. Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera. 9. Genomlöpande tillbehörsplattform via alla Kompakteffektbrytare 3VA.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
