Name: Siemens 3RW5526-3HF04 3RW55263HF04 Mjukstartare Motoreffekt på 400 V 37 kW Motoreffekt på 230 V 22 kW 200 V, 480 V Nomin
Brand: Siemens
SKU: 2864631
Availability: BackOrder

Siemens Sirius skåpkomponent, en elektrisk apparat för styrning och övervakning av industriella processer.

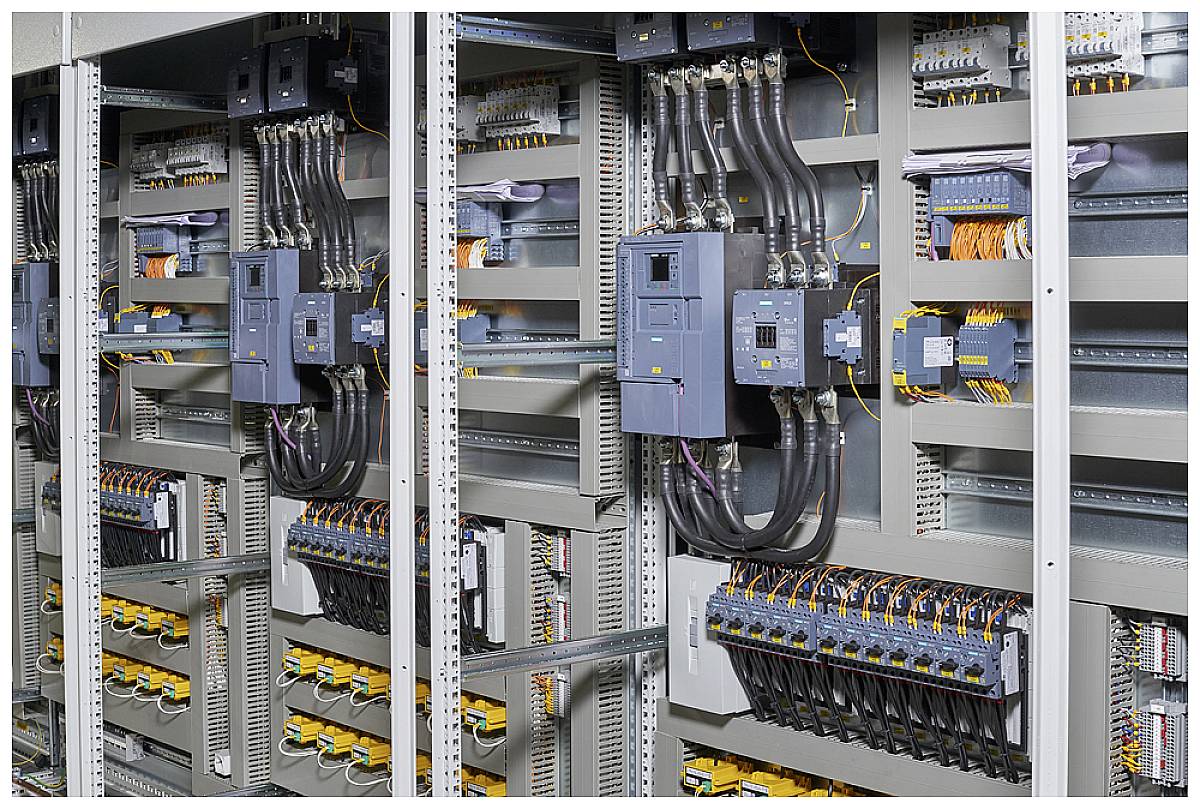

Ett öppet elskåp visar flera rader av ledningar och elektriska komponenter som används för strömfördelning.

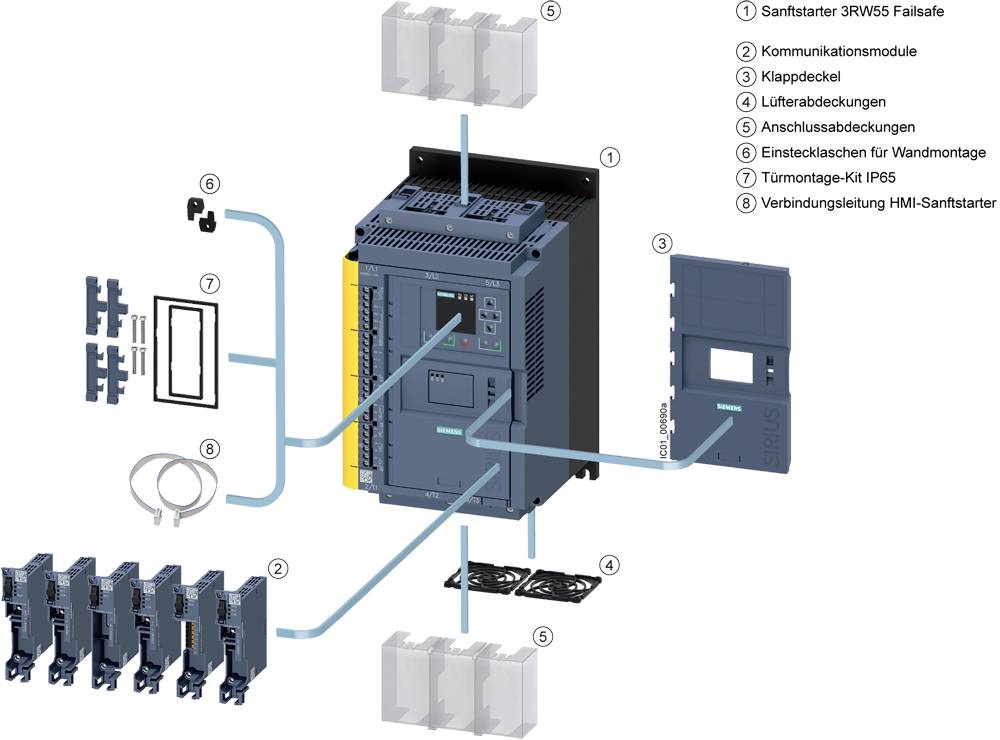

Figuren visar komponenterna i en 3RW55 Failsafe mjukstartare, inklusive kommunikationsmoduler, fällbart lock och monteringstillbehör.

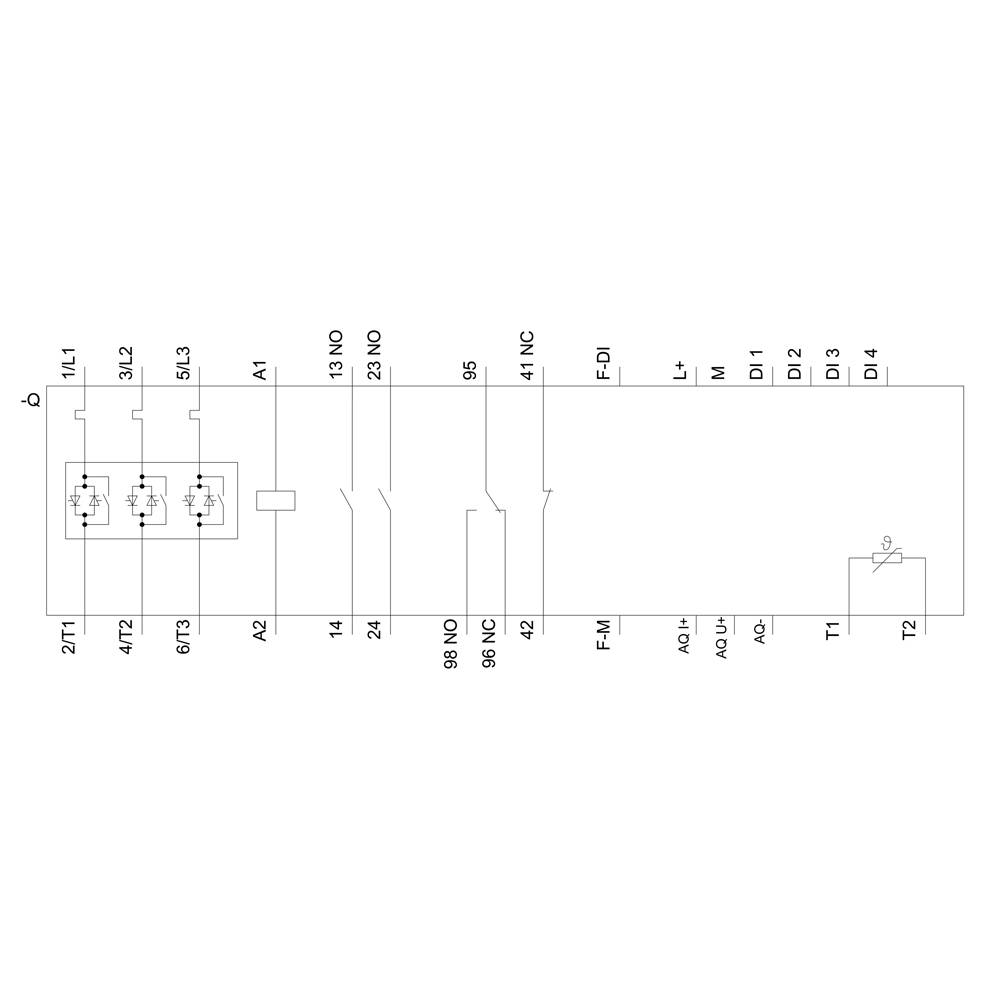

Kopplingsschema visar ett elektriskt styrsystem med huvudkomponenter som kopplingsreläer, anslutningar och olika kontakter för drift.

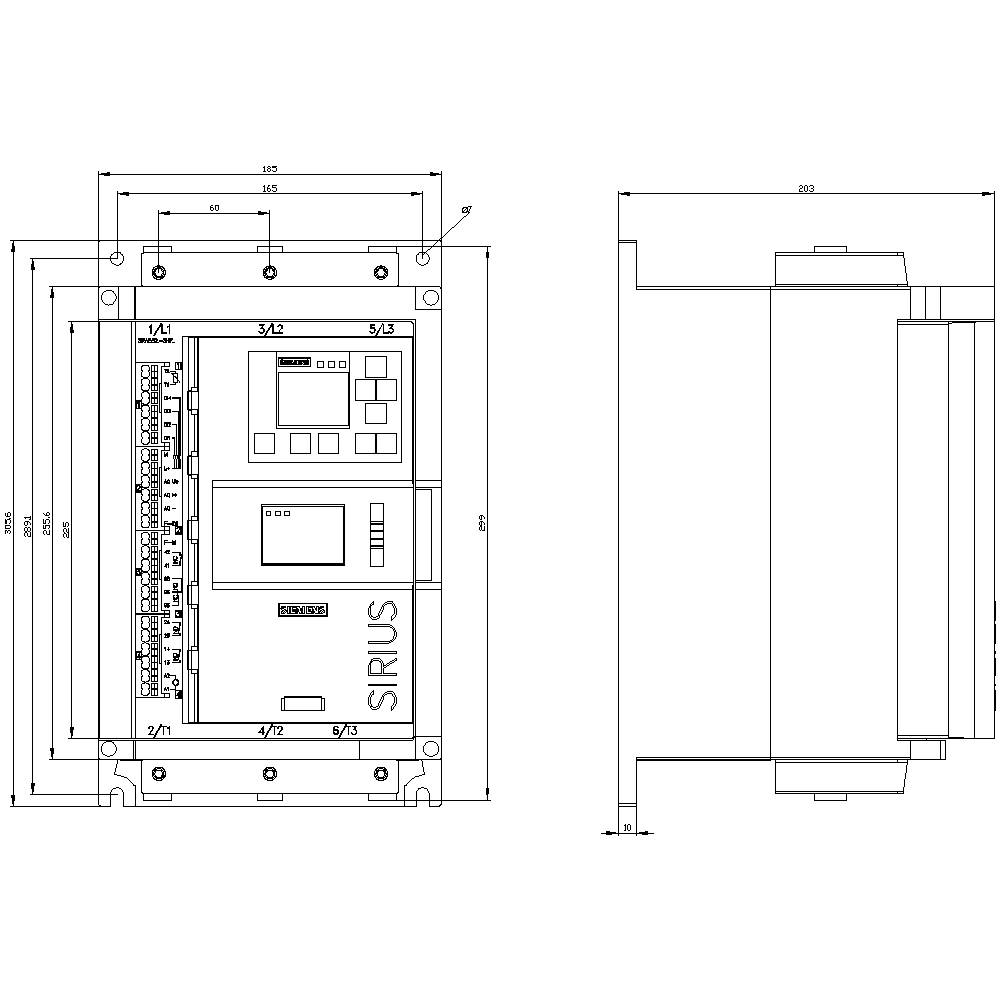

Teknisk ritning av en SIRIUS-manöverenhet med front- och sidovy, inklusive dimensionsmått.

1/5

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Set

Toal (30 232,00 kr / stycken)

30 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal digitalingångar 4
Motorskyddets utförande: Elektroniskt, utlösning vid termisk överbelastning av motorn
Montering: Skruvfastsättning
Driftsfrekvens 50/60 Hz
Isolationsspänning: 480 V
Kapslingsklass: IP00
Stötspänningsmotståndskraft: 6 kV
Utförande av digitalutgångar: 2 slutare (NO) / 1 öppnare (NC) / 1 växlare (CO)

Motorspänning: 200-480 V

Typ av produkt: Mjukstartare

Anslutningsström: 77 A

Motoreffekt på 230 V: 22 kW

Motoreffekt på 400 V: 37 kW

Nominell spänning: 200 V
480 V

Arbetsfaser: 3

Utförande: PRODUKTVARIANT: AC/DC 24 V.

Tillverkarnr.: 3RW55263HF04

Nominell ström: 77 A

Nominell ström - avrundad: 77 A

Typ: 3RW5526-3HF04

Motoreffekt vid 230 V / 400 V: 37 kW

Utloppstid: 360 s

Mått.: (B x H x D) 185 x 306 x 203 mm

Anslutning: Fjäderklämma

Bredd: 185 mm

Höjd: 306 mm

Djup: 203 mm

Max. temperatur: +60 °C

Min. temperatur: -25 °C

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Motoreffekt på 400 V

Motoreffekt på 230 V

Nominell spänning

Siemens 3RW3026-1BB14 3RW30261BB14 Mjukstartare Motoreffekt på 400 V 11 kW Motoreffekt på 230 V 5.5 kW 200 V, 480 V Nominell ström 25 A

Artikelnr.:2864143

Leverans ons 14 okt.

2 SetConrad Electronic

25 A

11 kW

5.5 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 752,00 kr^*

Siemens 3RW4028-1BB14 3RW40281BB14 Mjukstartare Motoreffekt på 400 V 18.5 kW Motoreffekt på 230 V 11 kW 200 V, 480 V Nominell ström 38 A

Artikelnr.:2864144

Leverans ons 14 okt.

2 SetConrad Electronic

38 A

18.5 kW

11 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 432,00 kr^*

Siemens 3RW5055-2AB04 3RW50552AB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864145

Leverans tors 22 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 032,00 kr^*

Siemens 3RW5055-2AB05 3RW50552AB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864146

Leverans tors 22 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 112,00 kr^*

Siemens 3RW5055-2AB14 3RW50552AB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864147

Leverans tors 22 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 032,00 kr^*

Siemens 3RW5055-2AB15 3RW50552AB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864148

Leverans tors 22 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 112,00 kr^*

Siemens 3RW5055-2TB04 3RW50552TB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864149

Leverans fre 8 jan. 2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 032,00 kr^*

Siemens 3RW5055-2TB05 3RW50552TB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864150

Leverans fre 8 jan. 2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 112,00 kr^*

Siemens 3RW5055-2TB14 3RW50552TB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864151

Leverans tors 22 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 032,00 kr^*

Siemens 3RW5055-2TB15 3RW50552TB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864152

Leverans tors 22 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 112,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864631 Siemens 3RW5526-3HF04 3RW55263HF04 Mjukstartare Motoreffekt på 400 V 37 kW Motoreffekt på 230 V 22 kW 200 V, 480 V Nomin

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864631 Siemens 3RW5526-3HF04 3RW55263HF04 Mjukstartare Motoreffekt på 400 V 37 kW Motoreffekt på 230 V 22 kW 200 V, 480 V Nomin

Beskrivning

Sirius mjukstartare 200-480 V 77 A, AC/DC 24 V fjäderklämmor FailSafe FailSafe FailSafe SIRIUS 3RW55 High Performance för krävande säkerhetstillämpningar för mjuk på- och utlopp av trefasströmsynkrona motorer.
Steglös start, minskning av strömtoppar, undvikande av nätspänningsfluktuationer vid start, avlasta elnätet, minskar den mekaniska belastningen i drivningen, avsevärt utrymme- och ledningsssparande jämfört med stjärn-triangel-starter och frekvensomriktare, underhållsfri omkoppling och enkel hantering. Den inbyggda bypass möjliggör en mycket kompakt konstruktion, sparar energi och ger mindre Uppvärmning i kopplingsskåpet. Intelligenta övervakningsfunktioner skyddar mjukstartare mot överhettning och motorn mot överbelastning. Dessutom kan du begränsa strömmen under högkörningen till ett inställbart maximivärde. Tack vare 3-fasig styrning särskilt lämplig för stora motoreffekter. Den innovativa vridmomentregleringen ger optimal motordrift. Enkel och snabb idrifttagning genom autoparmering eller applikationsassistent. Förutseende underhållsplaneringar genom Condition Monitoring. Löstagbar HMI med färgdisplay för översiktlig mätvärde- och diagnosvisning. Godkännanden världen över (t.ex. IEC och UL/CSA) även för potentiellt explosiva applikationer (ATEX eller ATEX IEC ex).
High Performance mjukstartare failsafe 3RW55 för nät upp till 600 V finns tillgängliga i ett effektområde upp till 315 kW med 24 V eller 110-250 V styrmatningssektioner och genomgående med skruv- och fjäderanslutning. Analog utgång och termistormotorskydd är en integrerad del av High Performance mjukstartare.
Valfri inpluggningsbar kommunikationsmodul möjliggör anslutning via PROFINET, PROFIBUS och Modbus TCP. Den inbyggda HMI-modulen kan även monteras i kopplingsskåpsdörren.
Mjukstartare SIRIUS 3RW5 - lika flexibel som din uppgift.
