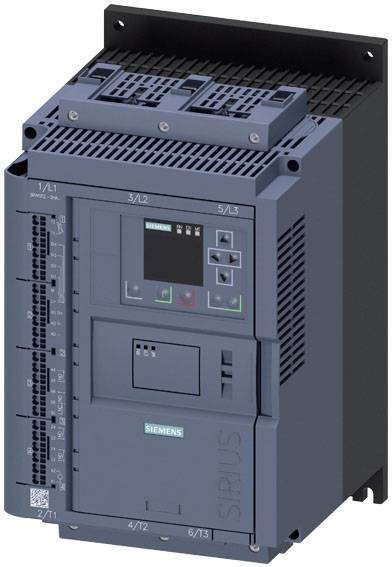

Siemens 3RW5524-3HA16 3RW55243HA16 Mjukstartare Motoreffekt på 400 V 22 kW Motoreffekt på 230 V 11 kW 200 V, 690 V Nomin
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (23 352,00 kr / stycken)
23 352,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Driftsfrekvens 50/60 Hz
- Montering: Skruvfastsättning
- Stötspänningsmotståndskraft: 8 kV
- Kapslingsklass: IP20
- Isolationsspänning: 690 V

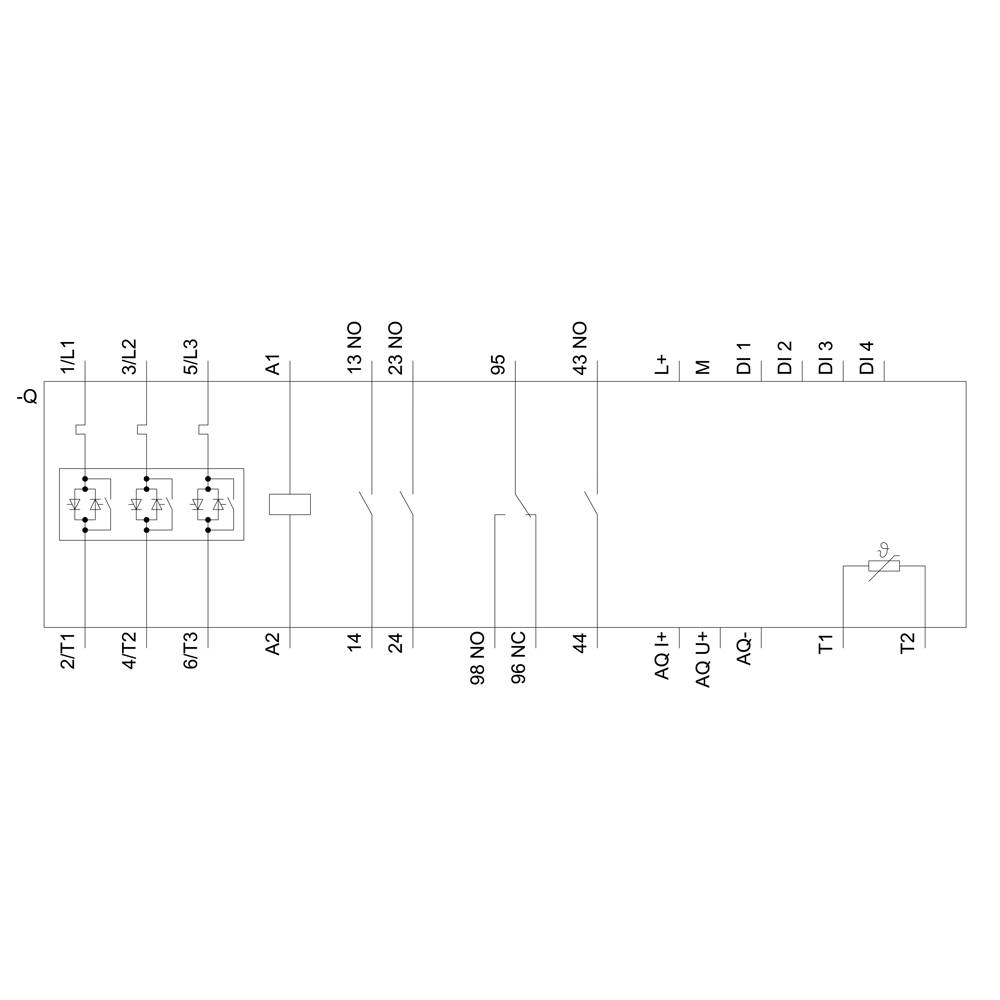

- Antal digitalingångar 4
- Motorskyddets utförande: Elektroniskt, utlösning vid termisk överbelastning av motorn
- Utförande av digitalutgångar: 3 slutare (NO) / 1 växlare (CO)
- Motorspänning
200-690 V
- Typ av produkt
Mjukstartare
- Anslutningsström
47 A
- Motoreffekt på 230 V
11 kW
- Motoreffekt på 400 V
22 kW
- Nominell spänning
200 V
690 V
- Arbetsfaser
3
- Tillverkarnr.
3RW55243HA16
- Nominell ström
47 A
- Nominell ström - avrundad
47 A
- Typ
3RW5524-3HA16
- Motoreffekt vid 230 V / 400 V
22 kW
- Utloppstid
360 s

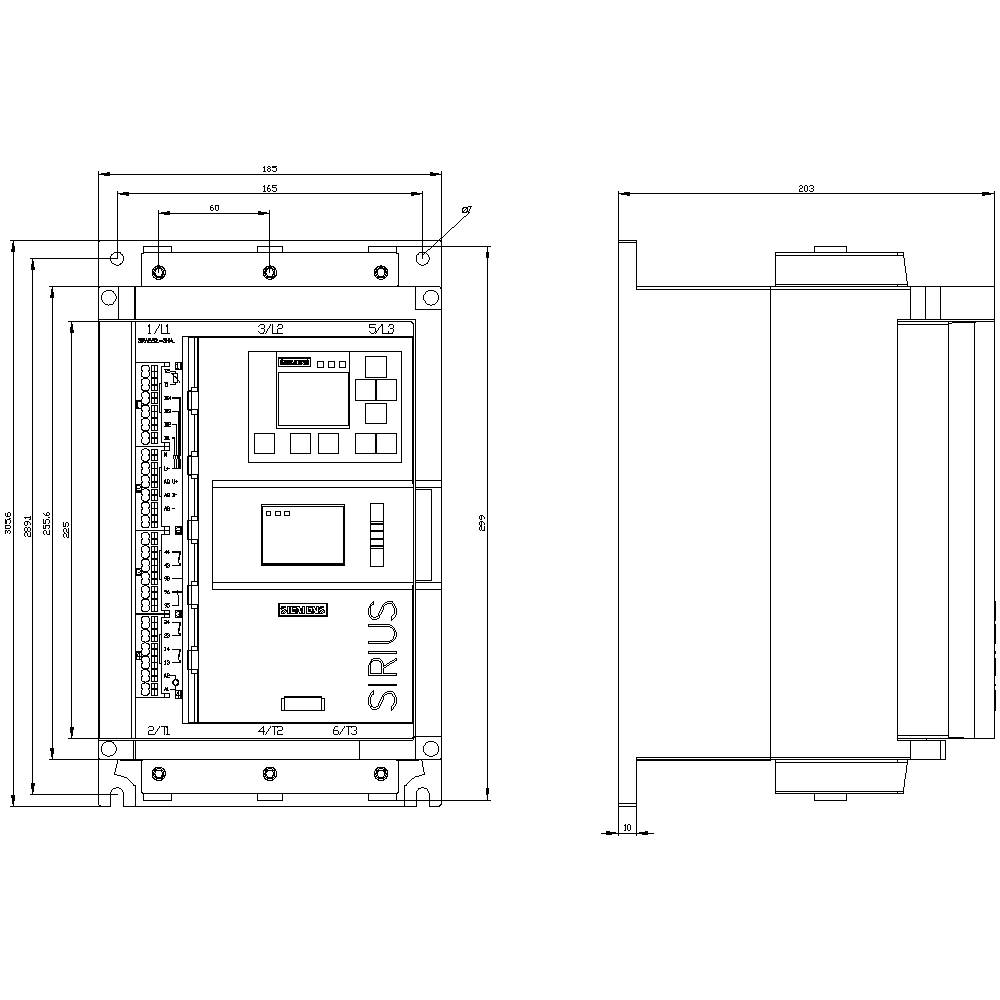

- Mått.
(B x H x D) 185 x 306 x 203 mm
- Anslutning
Fjäderdraganslutning
- Bredd
185 mm
- Höjd
306 mm
- Djup
203 mm
- Max. temperatur
+60 °C
- Min. temperatur
-25 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2864610 Siemens 3RW5524-3HA16 3RW55243HA16 Mjukstartare Motoreffekt på 400 V 22 kW Motoreffekt på 230 V 11 kW 200 V, 690 V Nomin
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2864610 Siemens 3RW5524-3HA16 3RW55243HA16 Mjukstartare Motoreffekt på 400 V 22 kW Motoreffekt på 230 V 11 kW 200 V, 690 V Nomin
Beskrivning
Sirius mjukstartare 200-690 V 47 A, AC 110-250 V fjäderklämmor mjukstartare SIRIUS 3RW55 High Performance för krävande applikationer för mjuk på- och utlopp av trefasströmsynkrona motorer.
Steglös start, minskning av strömtoppar, undvikande av nätspänningsfluktuationer vid start, avlasta elnätet, minskar den mekaniska belastningen i drivningen, avsevärt utrymme- och ledningsssparande jämfört med stjärn-triangel-starter och frekvensomriktare, underhållsfri omkoppling och enkel hantering. Den inbyggda bypass möjliggör en mycket kompakt konstruktion, sparar energi och ger mindre Uppvärmning i kopplingsskåpet. Intelligenta övervakningsfunktioner skyddar mjukstartare mot överhettning och motorn mot överbelastning. Dessutom kan du begränsa strömmen under högkörningen till ett inställbart maximivärde. Tack vare 3-fasig styrning, särskilt lämplig för stora motoreffekter och rot-3-kopplingar. Den innovativa vridmomentregleringen ger optimal motordrift. Enkel och snabb idrifttagning genom autoparmering eller applikationsassistent. Förutseende underhållsplaneringar genom Condition Monitoring. Löstagbar HMI med färgdisplay för översiktlig mätvärde- och diagnosvisning. Godkännanden i hela världen (t.ex. IEC och UL/CSA).
High Performance mjukstartare 3RW55 finns tillgänglig för nät med max. 690 V effektområde upp till 560 kW med 24 V eller 110-250 V styrmatningsspänning och genomgående med skruv- och fjäderanslutning. Analog utgång och termistormotorskydd är en integrerad del av High Performance mjukstartare.

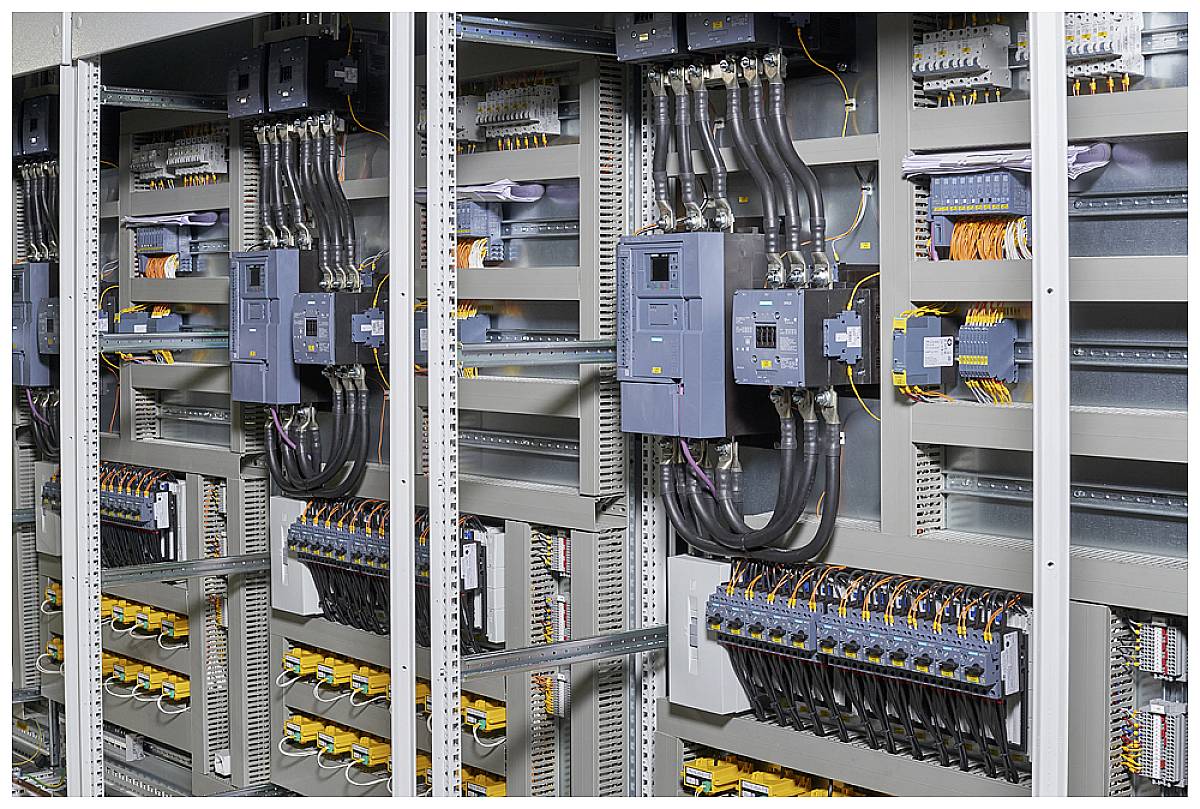

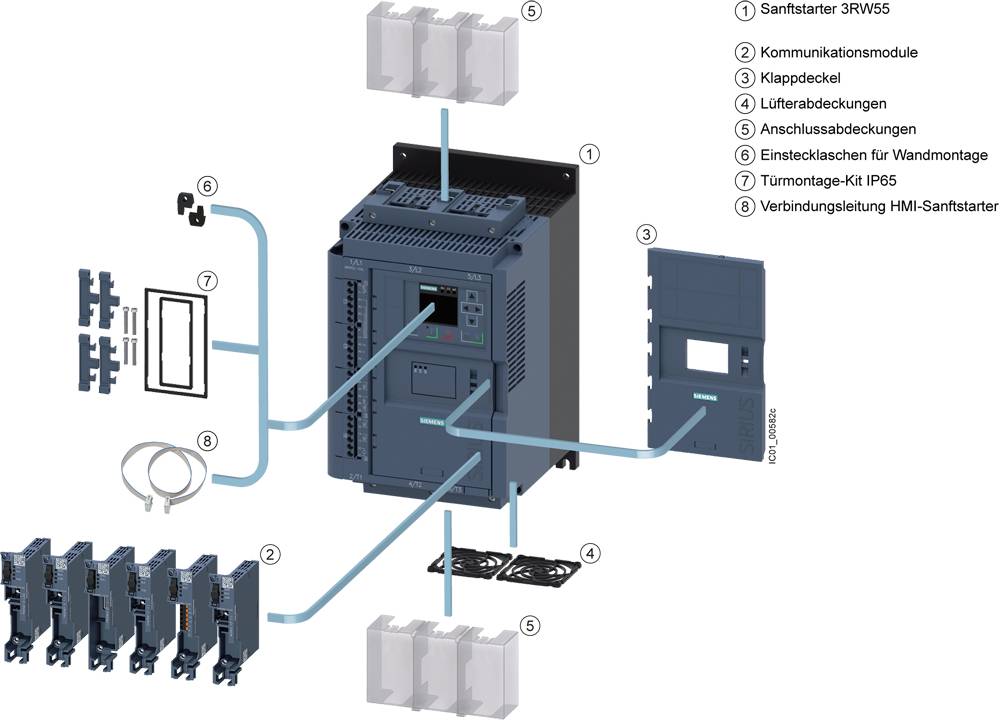

Valfri inpluggningsbar kommunikationsmodul möjliggör anslutning via PROFINET, PROFIBUS och Modbus TCP. Den inbyggda HMI-modulen kan även monteras i kopplingsskåpsdörren.
Mjukstartare 3RW55 löser upp den beprövade serien 3RW44.
Mjukstartare SIRIUS 3RW5 - lika flexibel som din uppgift.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Steglös start, minskning av strömtoppar, undvikande av nätspänningsfluktuationer vid start, avlasta elnätet, minskar den mekaniska belastningen i drivningen, avsevärt utrymme- och ledningsssparande jämfört med stjärn-triangel-starter och frekvensomriktare, underhållsfri omkoppling och enkel hantering. Den inbyggda bypass möjliggör en mycket kompakt konstruktion, sparar energi och ger mindre Uppvärmning i kopplingsskåpet. Intelligenta övervakningsfunktioner skyddar mjukstartare mot överhettning och motorn mot överbelastning. Dessutom kan du begränsa strömmen under högkörningen till ett inställbart maximivärde. Tack vare 3-fasig styrning, särskilt lämplig för stora motoreffekter och rot-3-kopplingar. Den innovativa vridmomentregleringen ger optimal motordrift. Enkel och snabb idrifttagning genom autoparmering eller applikationsassistent. Förutseende underhållsplaneringar genom Condition Monitoring. Löstagbar HMI med färgdisplay för översiktlig mätvärde- och diagnosvisning. Godkännanden i hela världen (t.ex. IEC och UL/CSA).
High Performance mjukstartare 3RW55 finns tillgänglig för nät med max. 690 V effektområde upp till 560 kW med 24 V eller 110-250 V styrmatningsspänning och genomgående med skruv- och fjäderanslutning. Analog utgång och termistormotorskydd är en integrerad del av High Performance mjukstartare.
Valfri inpluggningsbar kommunikationsmodul möjliggör anslutning via PROFINET, PROFIBUS och Modbus TCP. Den inbyggda HMI-modulen kan även monteras i kopplingsskåpsdörren.
Mjukstartare 3RW55 löser upp den beprövade serien 3RW44.
Mjukstartare SIRIUS 3RW5 - lika flexibel som din uppgift.
