Name: Siemens 3RW3018-1BB14 3RW30181BB14 Mjukstartare Motoreffekt på 400 V 7.5 kW Motoreffekt på 230 V 4 kW 400 V/AC Nominell
Brand: Siemens
SKU: 197559
Availability: InStock

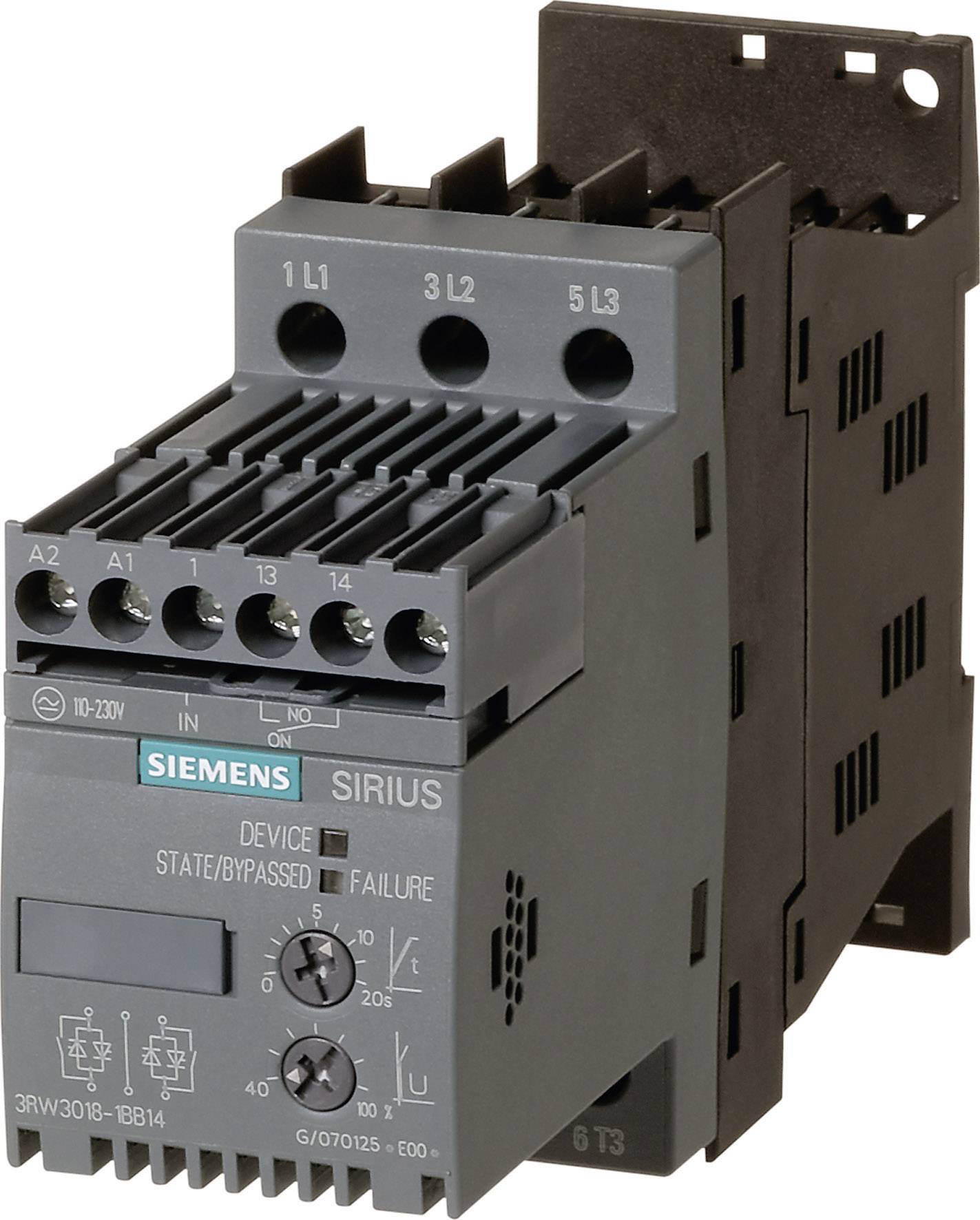

Kontaktor från Siemens, modell SIRIUS 3RW3016-1BB14. Elektrisk komponent för styrsystem. Svart hölje med anslutningsklämmor.

Ett öppet elskåp visar olika elektriska komponenter och kabeldragningar som är ordnade i välorganiserade rader.

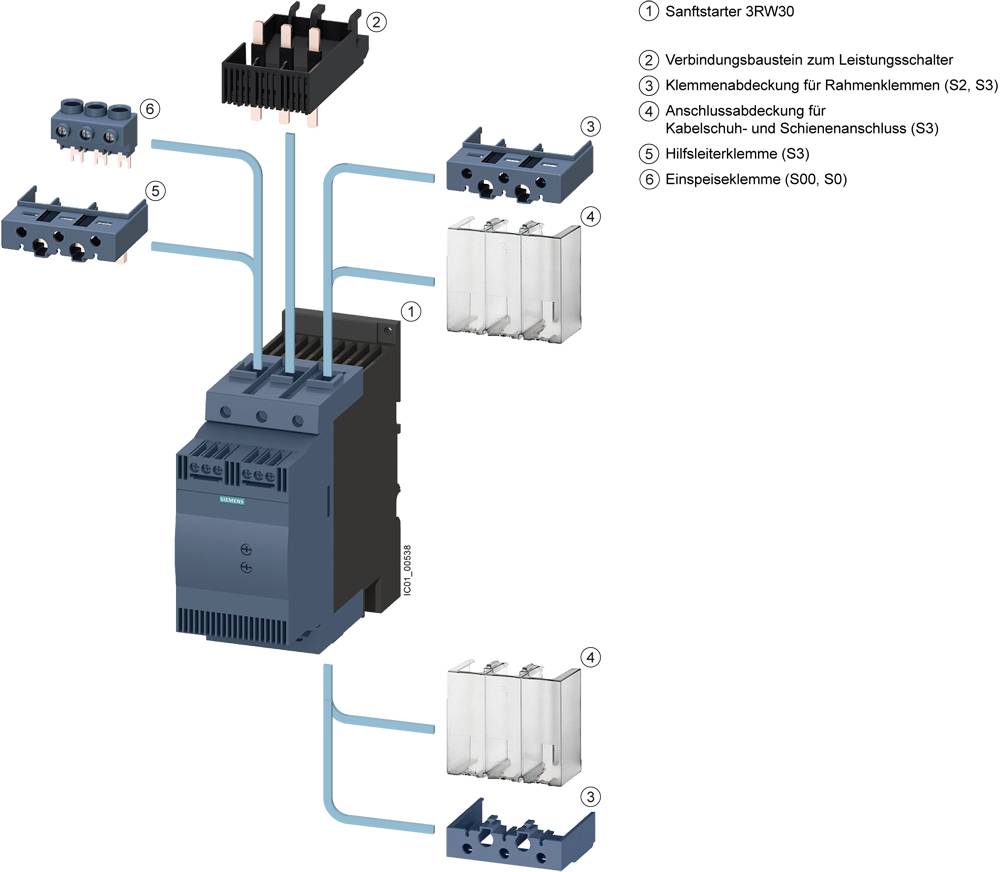

Kopplingsschema för en mjukstartare 3RW30. Visar anslutningar: Effektbrytare, klämmlock, anslutningslock, hjälpkontakter, matningskläm.

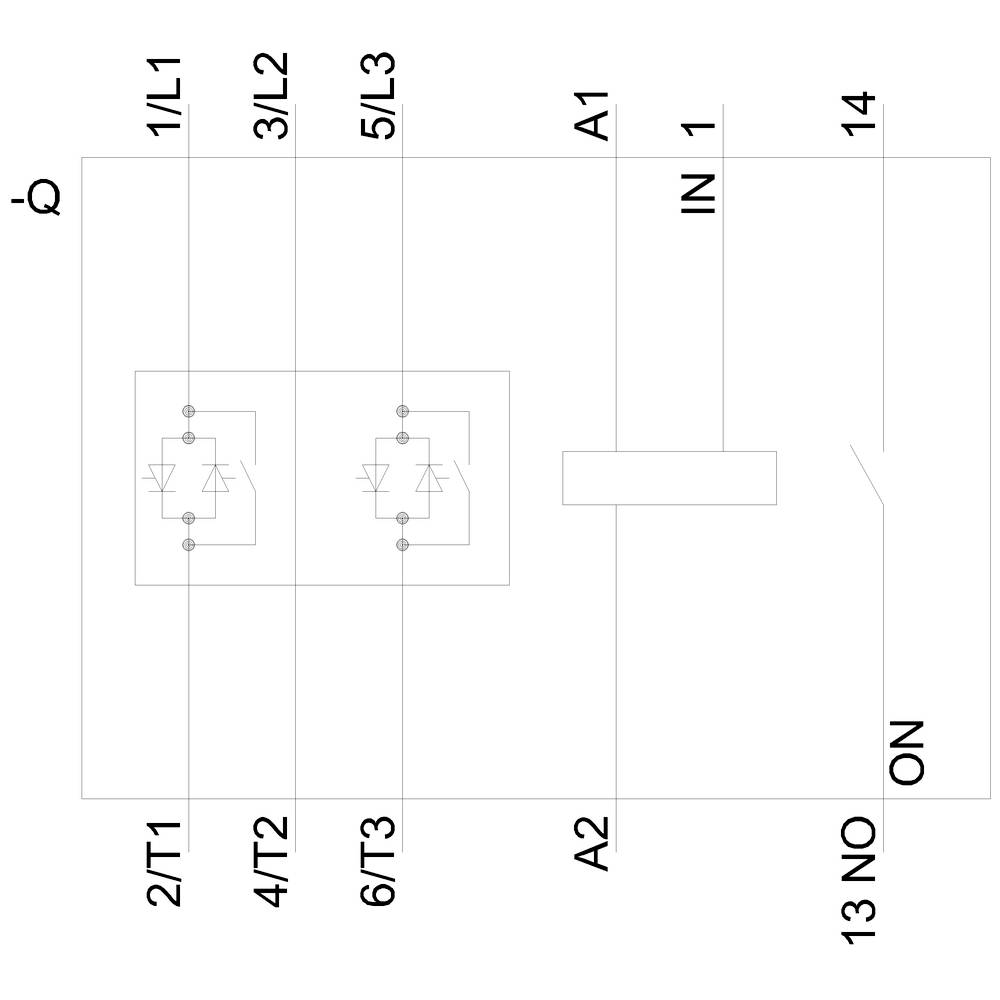

Kopplingsschema med tre fasingångar (1/L1, 3/L2, 5/L3) och utgångar (2/T1, 4/T2, 6/T3). Relästyrning på A1 och A2, med ingång IN och utgångar 13 NO och 14 ON.

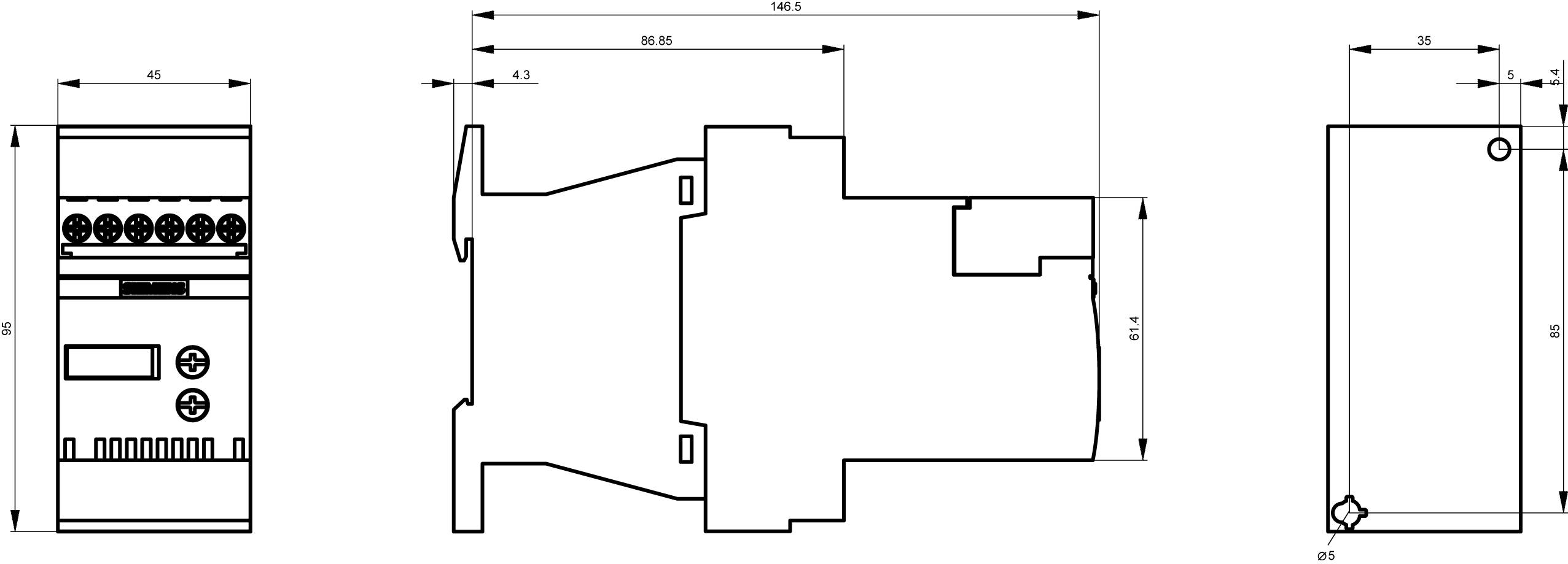

Teknisk ritning av en elektronisk enhet med tre vyer: framifrån, från sidan och uppifrån, inklusive dimensioner och anslutningar.

1/5

Liknande avbildning

Datablad (PDF)

Leverans tis 13 okt.

2 Styck

Antal

Styck

Toal (3 432,00 kr / stycken)

3 432,00 kr

exkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20

Motorspänning: 200-480 V/AC

Typ av produkt: Mjukstartare

Anslutningsström: 17.6 A

Motoreffekt på 230 V: 4 kW

Motoreffekt på 400 V: 7.5 kW

Driftspänning (specifikationer): 200 V-480 V

Nominell spänning: 400 V/AC

Arbetsfaser: 1

Utförande: Skruvmontage

Tillverkarnr.: 3RW30181BB14

Nominell ström: 17.6 A

Nominell ström - avrundad: 17.6 A

Typ: 3RW3018-1BB14

Motoreffekt vid 230 V / 400 V: 7.5 kW

Mått.: (L x B x H) 150 x 45 x 100 mm

Anslutning: Skruvklämma

Bredd: 45 mm

Höjd: 100 mm

Längd: 150 mm

Djup: 150 mm

Max. temperatur: 60 °C

Min. temperatur: -25 °C

: Single direction

: IP20

: Other

: 17.6 A

: 4 kW

: 7.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja
