Name: Siemens 3RV2011-0GA10 Brytare 1 st 3 NO Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H
Brand: Siemens
SKU: 1431130
Availability: OutOfStock

En svart och grå Siemens effektbrytare med en vridströmställare på framsidan, används för att styra elektriska kretsar.

En blick in i en produktionsanläggning: Till vänster ett öppet elskåp med olika kablar och enheter, till höger ett regnvått fönster.

Tillbehör för effektbrytare: Kopplingsscheman visar olika tillbehörsdelar och deras användningsområden numrerade från 1 till 9.

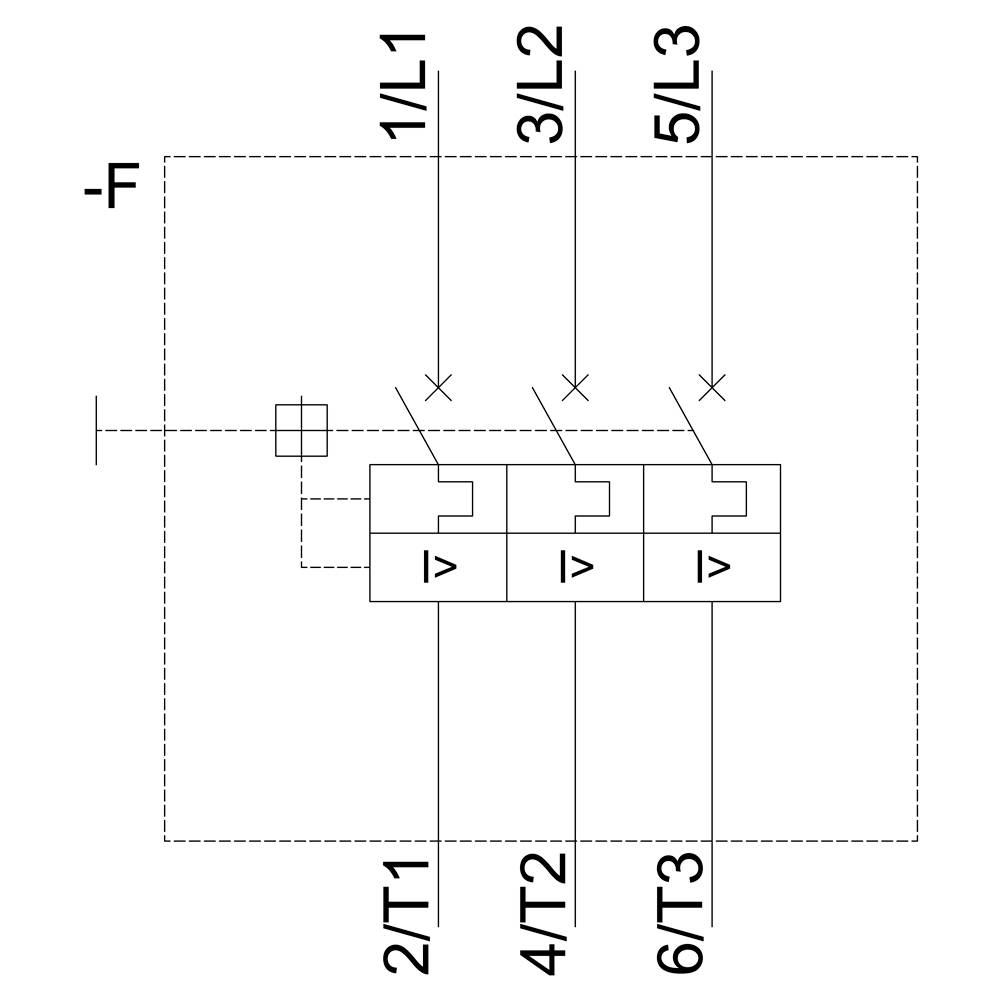

Kopplingsschema för en trefasig effektkontaktor med tre faser: 1/L1, 3/L2, 5/L3 till 2/T1, 4/T2, 6/T3, med överlastskydd.

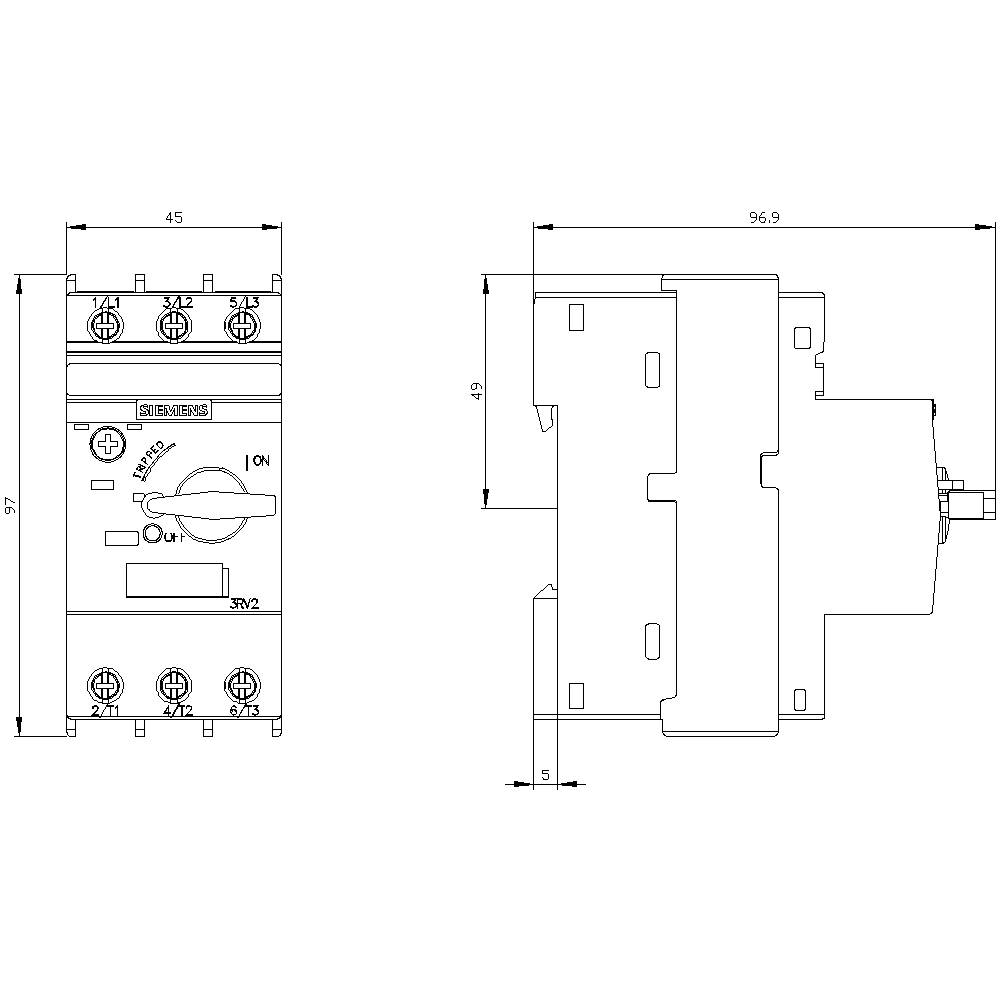

Kopplingsschema för en elektrisk apparat: Front- och sidovy med dimensioner i millimeter, visar anslutningar och strömbrytarpositioner.

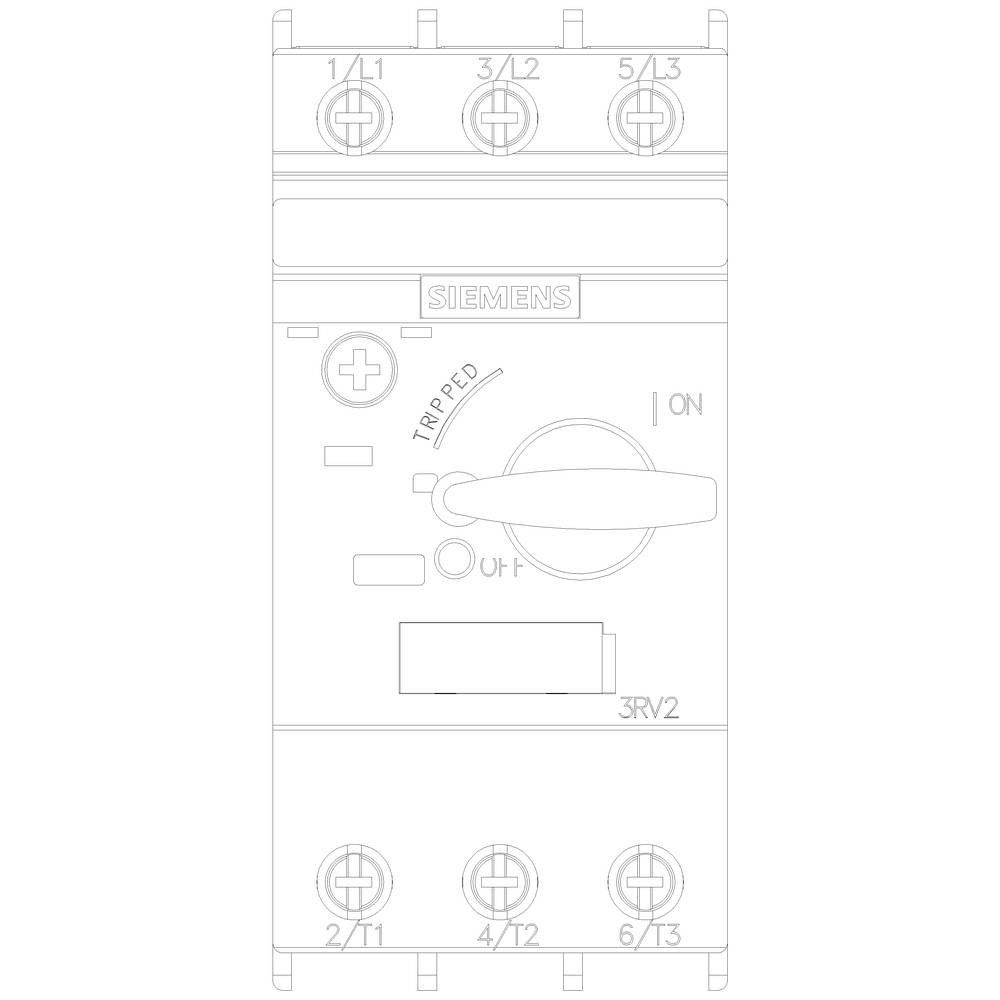

En kopplingsapparat från Siemens med vridströmbrytare för PÅ/AV-funktion. Anslutningsklämmor ovanpå och undertill, märkt 'UTLÖST'.

1/6

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

0.63 A

Kontakttyp

3 NO

Anslutning

Skruv

Förpackningstyp

Piece

Datablad (PDF)

För närvarande inte tillgänglig

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3RV2011-0GA10

Konstruktionsstorlek: S00

Inställningsområde ström (min.): 0.45 A

Inställningsområde ström (max.): 0.63 A

Inställningsområde (ström): 0.45 - 0.63 A

Kontakttyp: 3 NO

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: DIN-skena

Min. temperatur: -20 °C

Max. temperatur: +60 °C

funktioner: med hjälpkontakt

Anslutning: Skruv

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 97 mm

Mått.: (B x H x D) 45 x 97 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Tillverkarfärg: Flerfärgad

: 45

: 97 mm

: 97 mm

: 0.18 kW

: FALSE

: 0.63 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Inställningsområde ström (max.)

Förpackningstyp

Inställningsområde ström (min.)

Siemens 3RV1011-0AA10 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745448

Leverans tors 22 okt.

Conrad Electronic

0.16 A

Piece

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745449

Leverans tors 22 okt.

Conrad Electronic

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0BA10 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745450

Leverans tors 22 okt.

Conrad Electronic

0.2 A

Piece

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RV1011-0BA15 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745452

Leverans tors 22 okt.

Conrad Electronic

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0CA15 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745453

Leverans tors 22 okt.

Conrad Electronic

0.25 A

Piece

0.18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0DA15 Brytare 1 st Inställningsområde (ström): 0.22 - 0.32 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745454

Leverans tors 22 okt.

Conrad Electronic

0.32 A

Piece

0.22 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0EA15 Brytare 1 st Inställningsområde (ström): 0.28 - 0.4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745455

Leverans tors 22 okt.

Conrad Electronic

0.4 A

Piece

0.28 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0FA15 Brytare 1 st Inställningsområde (ström): 0.35 - 0.5 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Single

Artikelnr.:1745456

Leverans tors 22 okt.

Conrad Electronic

0.5 A

Single

0.35 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0GA15 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745457

Leverans tors 22 okt.

Conrad Electronic

0.63 A

Piece

0.45 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RV1011-0HA15 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745458

Leverans tors 22 okt.

Conrad Electronic

0.8 A

Piece

0.55 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1431130 Siemens 3RV2011-0GA10 Brytare 1 st 3 NO Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1431130 Siemens 3RV2011-0GA10 Brytare 1 st 3 NO Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H

Beskrivning

Circuit breaker size S00 for motor protection, CLASS 10 A-release 0.45...0.63 A N-release 8.2 A screw terminal Standard switching capacity Circuit breaker SIRIUS 3RV2 For motor protection for the reliable shutdown in the event of a short-circuit and for protecting the loads and system against overload, and for safe isolation of the system from the network.
Thanks to their low heat loss, the compact and climate-resistant circuit breakers are optimized for use in load feeders, and also for IE3/IE4 motors, of course, and equally for the switching of direct current. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX or IEC Ex) are a matter of course.
Device versions are available for motor protection (also with overload relay function), plant protection, short-circuit protection of starter combinations, transformer protection, as main and EMERGENCY OFF switches and for use in IT networks. They are available with screw or spring-type terminals for fast, maintenance-free and vibration-proof connection, and optionally with integral auxiliary switch.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases, signaling switches etc. is standardized for all sizes. The use of different energy infeed options, such as the associated SIRIUS 3RV29 infeed system, considerably reduces the main circuit wiring.
The 3RV2 circuit breakers replace the well-proven 3RV1 series.
Simple, efficient and always up to date - SIRIUS modular system.
