Siemens 3RU2136-1JD0 Överbelastningsrelä 690 V/AC 1 NC, 1 NO Överlast 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Överbelastningsrelä
Funktioner
Överlast
Driftspänning max.
690 V/AC
Kontakttyp
1 NC
1 NO
Växelspänning (max.)
690 V/AC
Datablad (PDF)
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
1 032,00 kr
3
3% = 85,74 kr
1 003,42 kr
5
4% = 200,20 kr
991,96 kr
10
5% = 476,80 kr
984,32 kr
25
5% = 1 406,00 kr
975,76 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (1 032,00 kr / stycken)
1 032,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Montering: Skydd
- Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (18... 2), 1 x (18... 1)
- Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 14)
- Typ av anslutningbara ledarareor / för huvudkontakter / fintrådig / med ändbearbetning: 2x (1... 25 m²), 1 x (1... 35 m²)
- Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)
- Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / utan ändbearbetning: 2x (0,5... 2,5 m²)
- Typ av anslutningsbara ledarareor / för huvudkontakter / enkeltrådig eller flertrådiga: 2x (1... 35 m²), 1 x (1... 50 m²)
- Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 2,5 m²)
- Uppställningshöjd / vid höjd över NN / max. 2000 m.
- Utförande av säkringsinsats / för kortslutningsskydd för hjälpbrytaren / krävs: Säkring GG: 6 A, snabb: 10 A.
- Utlösningsklass: KLASS 10
- Storlek på skydd / kan kombineras / namnspecifik: S2
- Storlek på överbelastningsrelä:S2
- Beröringsskydd mot elektrisk stöt: Fingersäker om vertikal kontakt framåt
- Driftström / vid AC-3 / vid 400 V: 10 A.
- Montering: valfri position
- Inställbar tillslagsström ström/den strömberoende överlastutlösare / startvärde: 7 A.
- Inställbar tillslagsström ström/av den strömberoende överlastutlösare / slutvärde: 10 A.
- Isolationsspänning / vid föroreningsgrad 3: 690 V/AC
- Stötspänningsmotståndskraft: 6000 V
- Placering av elektriska anslutningar / för huvudströmkretsen: Uppåt och nedåt
- Antal slutare/för hjälpkontakter/not: För meddelande "utlöst"
- Antal brytkontakter/för hjälpkontakter/anmärkning: För avstängning av skydd
- Åtdragningsmoment / för huvudkontakter / vid skruvanslutning / maximalt 4,5 Nm
- Utförande av visning/för brytartillstånd: Skjutreglage
- Utförande av gängan / anslutningsskruv / för huvudkontakter: M6
- Utförande av hjälpbrytaren: Inbyggd
- Ledningsskyddsbrytarens utförande / för kortslutningsskydd för hjälpbrytaren / krävs: 6A (IK liten 0,5 kA; U mindre än 260 V)
- Utförande av skruvmejselskaft: Diameter 5... 6 mm
- Utförande av överlastutlösare: Termiskt
- Driftsfrekvens 50–60 Hz
- Storlek på skruvmejselspetsen: Pozidriv stl. 2
- Maximalt tillåten spänning för säker separering/i nät med jordad stjärnpunkt / mellan hjälp- och hjälpströmkrets: 415 V.
- Maximalt tillåten spänning för säker separering/i nät med ojordad stjärnpunkt / mellan hjälp- och hjälpströmkrets: 415 V.
- Produktkomponent / Utlösningsindikator: Ja
- Produktkomponent / hjälpbrytare: Ja
- Produktkomponent / RESET-knapp: Ja
- Produktkomponent / STOP-knapp: Ja
- Produktfunktion / bilset: Ja
- Produktfunktion / fasbortfallsidentifiering: Ja
- Produktfunktion / överbelastningsskydd: Ja
- Effektförlust / vid märkvärde ström / vid AC / vid varmt drifttillstånd 7,5 W.
- Effektförlust / vid märkvärde ström / vid AC / vid varmt driftsläge / per pol: 2,5 W.
- Fullastström (FLA) / för 3-fasig växelströmsmotor / vid 600 V: 10 A.
- Återställningstid / efter överbelastningsutlösning / vid automatisk återställning / typiskt: 10 min.
- Återställningstid / efter överbelastningsutlösning / vid fjärråterställning 10 min.
- Återställningstid / efter överbelastningsutlösning / vid manuell återställning 10 min.
- Typ av produkt
Överbelastningsrelä
- Typ
3RU2136-1JD0
- Funktioner
Överlast
- Driftspänning
690 V/AC
- Driftspänning max.
690 V/AC
- Driftspänning
690 V/AC (max)
- funktioner
Auto/manuell omkopplare
- Kontakttyp
1 NC
1 NO
- Växelspänning (max.)
690 V/AC
- Anslutning
Skruv
Fjäderdraganslutning
- Min. temperatur
-40 °C
- Max. temperatur
+70 °C
IP00
IP20

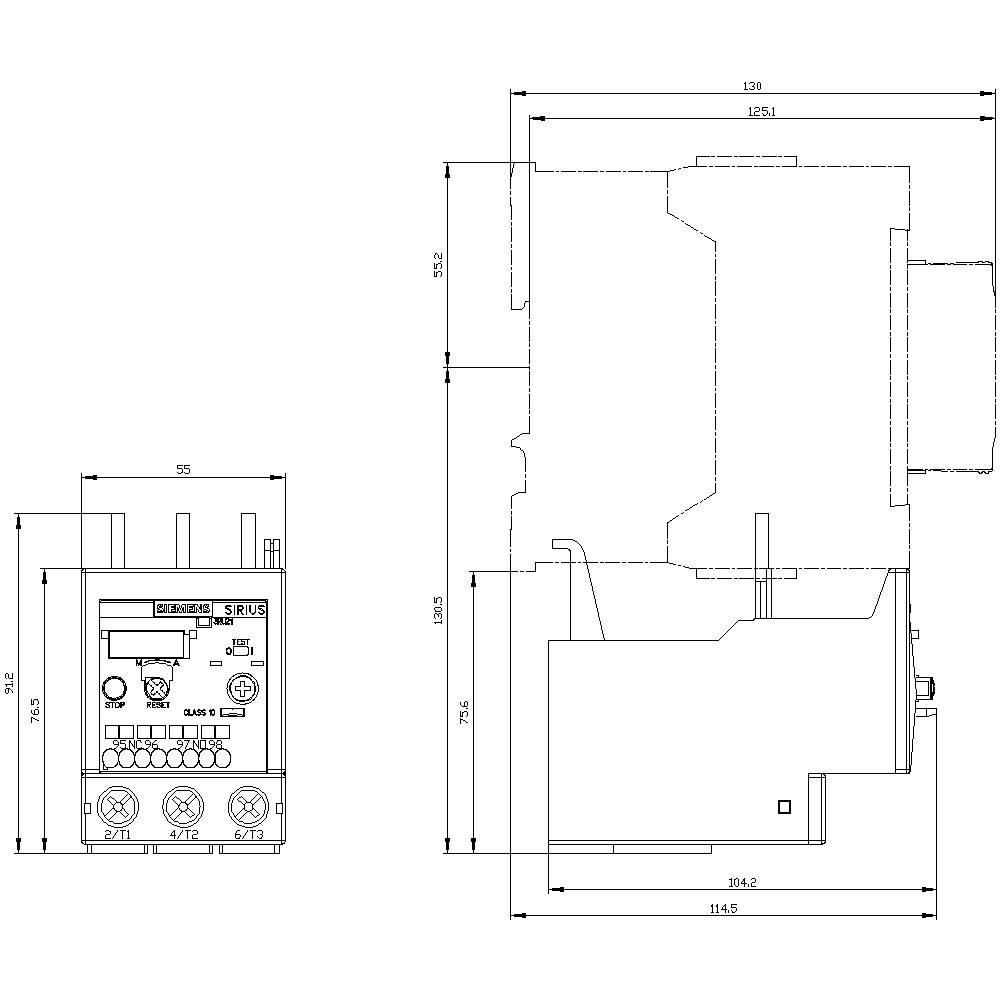

- Bredd
55 mm
- Höjd
90 mm
- Djup
105 mm
- Mått.
(B x H x D) 55 x 90 x 105 mm
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 2863491 Siemens 3RU2136-1JD0 Överbelastningsrelä 690 V/AC 1 NC, 1 NO Överlast 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2863491 Siemens 3RU2136-1JD0 Överbelastningsrelä 690 V/AC 1 NC, 1 NO Överlast 1 st
Beskrivning
Överbelastningsrelä 7...10 A termiskt för motorskydd storlek S2 KLASS 10 skydd huvudströmkrets: Skruvansl. Hjälpströmkrets:fjäderklämma hand-automatik-RESET termisk överlastrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal ingångstemperatur mot oacceptabelt hög Uppvärmning på grund av överbelastning eller fasfel.
Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara.
Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation.

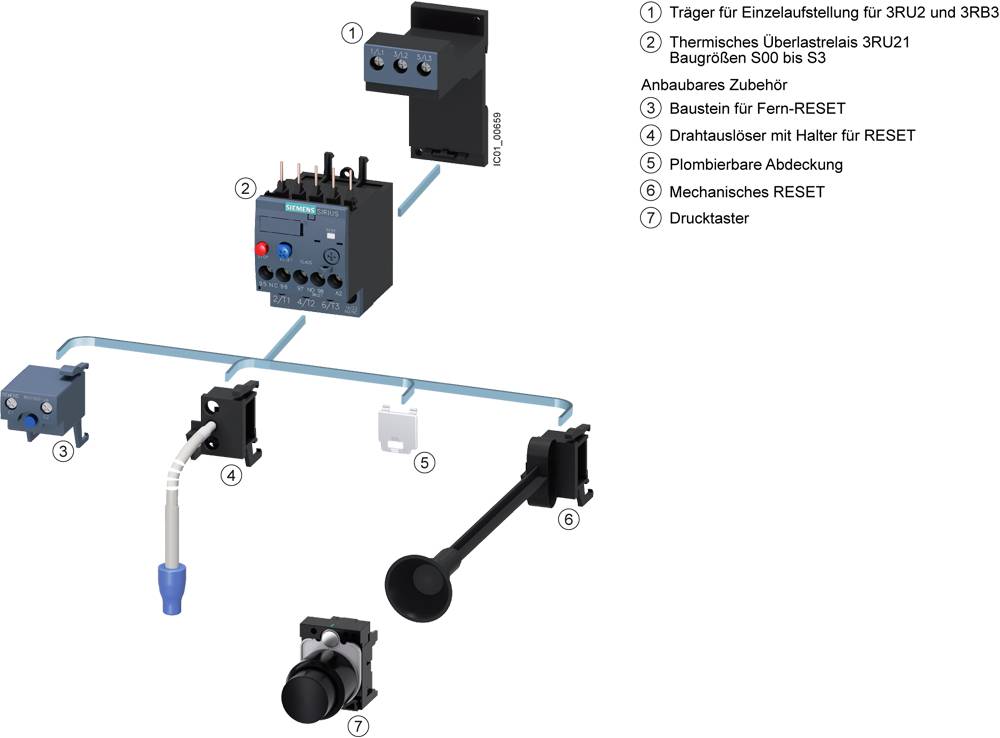

Tillbehören passar genomgående i alla storlek S00 till S3.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara.
Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation.
Tillbehören passar genomgående i alla storlek S00 till S3.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.
