Name: Siemens 3RT2016-1JB42 Ledningskontaktor 3 NO 4 kW 690 V/AC med diod Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 1731335
Availability: InStock

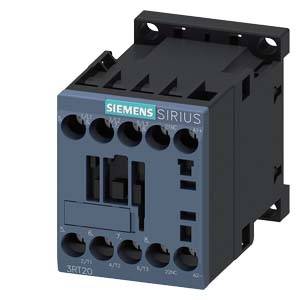

'Siemens Sirius 3RT20 säkerhetsskydd, framifrån, visar anslutningar och varumärkesmärkning. Designad i blå och svarta färger.'

Ett elskåp med öppna elektroniska komponenter, i bakgrunden en maskin synlig bakom ett vått glasfönster.

Diagram över en elektrisk kopplingsschema med olika kontaktorer och tillbehörsdelar, numrerade och märkta med en förklarande teckenförklaring.

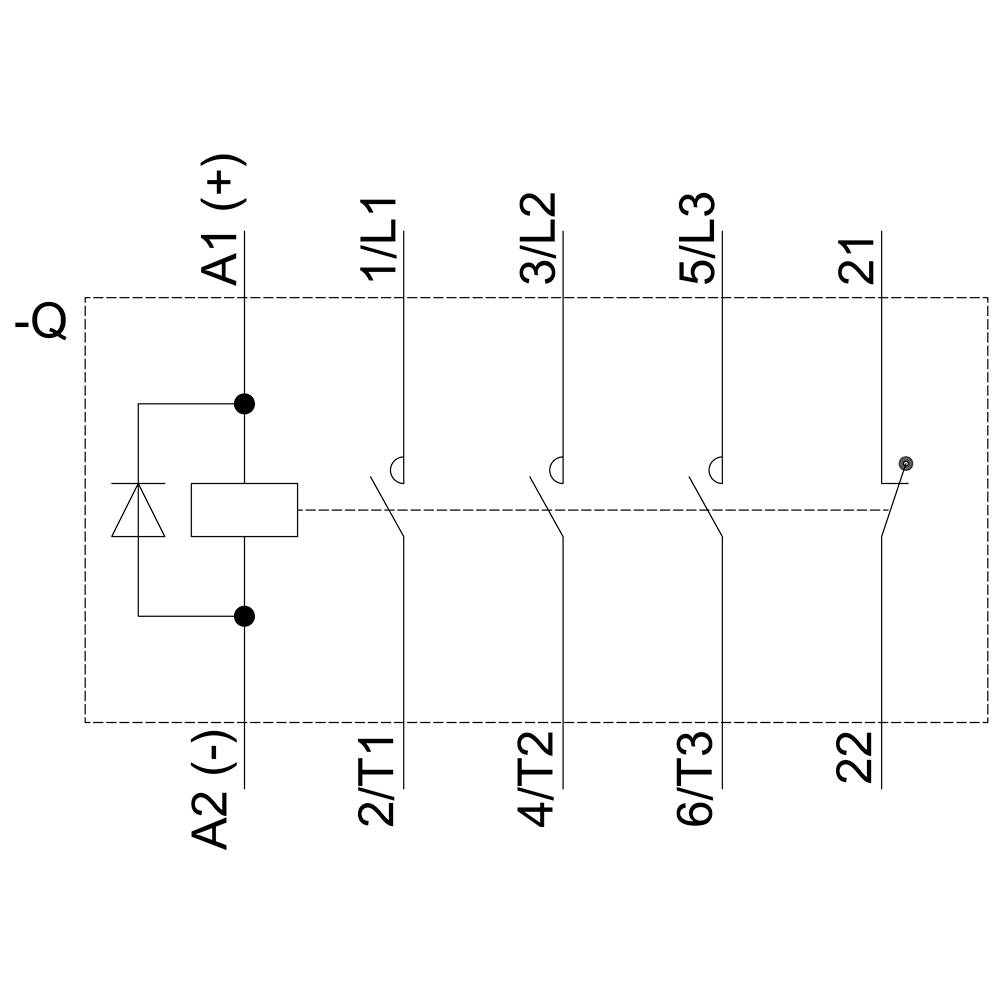

Skyddskretsschema med anslutningsklämmor A1(+) och A2(-). L1, L2, L3 för strömmatning till utgångarna T1, T2, T3.

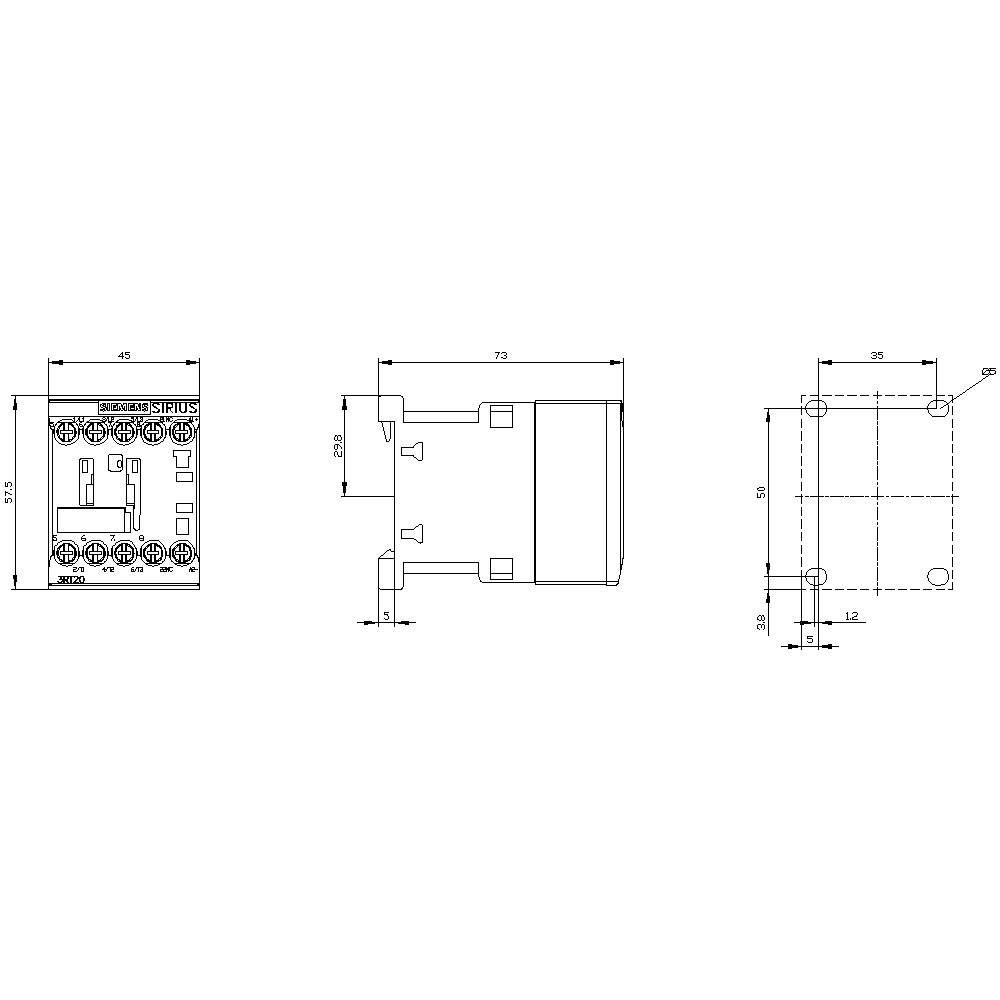

Teknisk ritning av en elektrisk reläenhet med tre vyer: framifrån, från sidan och ovanifrån, inklusive dimensioner i millimeter.

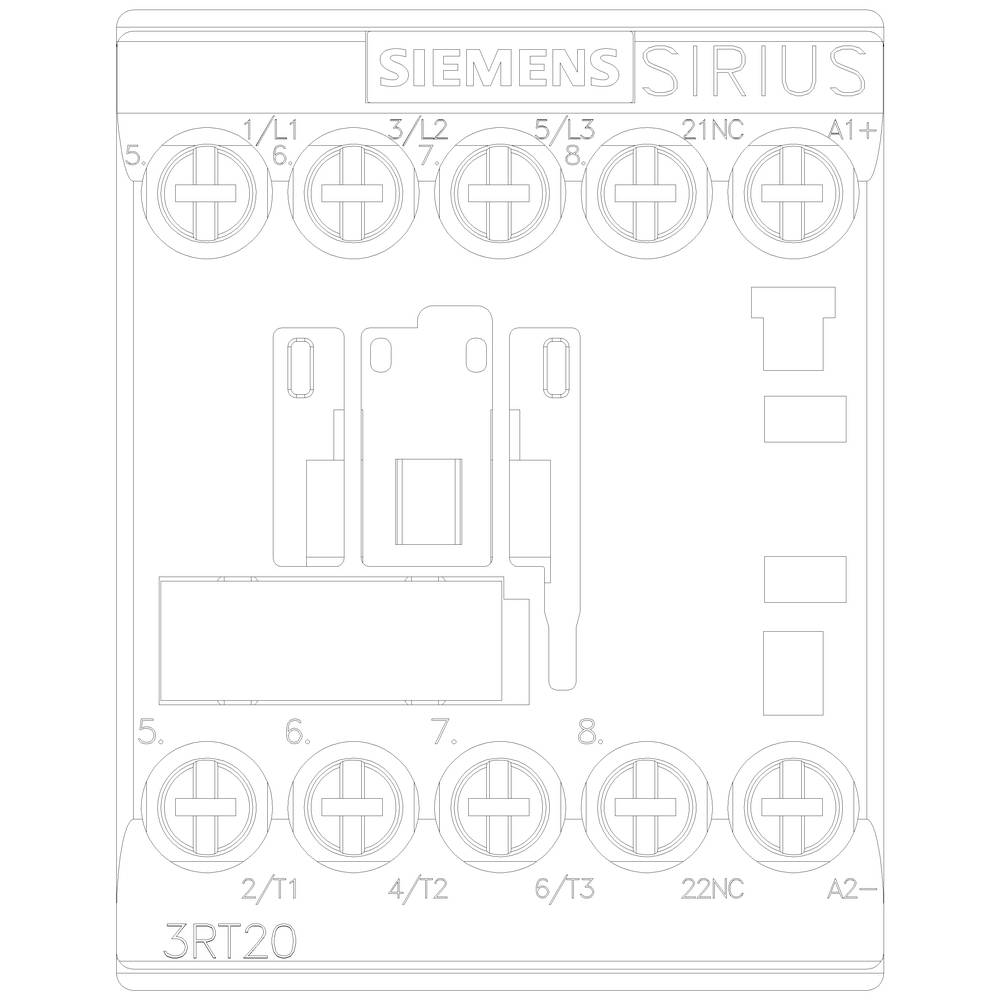

Siemens SIRIUS-kontaktors frontvy, modellnummer '3RT20', med klämmbeteckningar överst, därunder styrningsanslutningar.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Max. effekt

4 kW

Anslutning

Skruv

Datablad (PDF)

Snabb leverans mån 12 okt.

2 Styck

Antal

Styck

Toal (440,00 kr / stycken)

440,00 kr

exkl. moms

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2016-1JB42

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Hjälpkontakt typ: 1 NC

Nominell spänning: 690 V/AC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 24 V/DC (max)

Växelspänning (max.): 690 V/AC

Driftström (max.): 9 A

: 4 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med diod

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 58 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 58 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ av produkt

Siemens 3RT2015-1AB01-1AA0 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1729542

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1AB01-2AA0 Ledningskontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Piece 1 st

Artikelnr.:1682165

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1AB02 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1729543

Leverans tis 20 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens 3RT2015-1AB02-1AA0 Ledningskontaktor 3 NO 3 kW 690 V/AC Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1700576

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1AB02-2AA0 Ledningskontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1686470

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1AD01 Ledningskontaktor 3 NO 3 kW 690 V/AC Passar till följande märken: Siemens 1 st

Artikelnr.:1729544

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1AD02 Ledningskontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens Single 1 st

Artikelnr.:1700577

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens 3RT2015-1AF01 Ledningskontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt 1 st

Artikelnr.:1729545

Leverans tis 20 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens 3RT2015-1AF02 Ledningskontaktor 3 NO 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1729546

Leverans tis 20 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens 3RT2015-1AG61 Ledningskontaktor 3 NO 3 kW 690 V/AC med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:1730315

Leverans tors 22 okt.

Conrad Electronic

Ledningskontaktor

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1731335 Siemens 3RT2016-1JB42 Ledningskontaktor 3 NO 4 kW 690 V/AC med diod Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1731335 Siemens 3RT2016-1JB42 Ledningskontaktor 3 NO 4 kW 690 V/AC med diod Passar till följande märken: Siemens 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 1 O, DC 24 V 0,7,25* US, med diod storlek S00, skruvanslutning lämplig för SPS-utgångar koppel kontaktor SIRIUS 3RT2 för omkoppling av motorer och av hjälp- och styrströmkretsar som utformats för att passa för direkt anslutning till elektroniska styrsystem. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
