Name: Siemens 3RT1364-6AR36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2863531
Availability: BackOrder

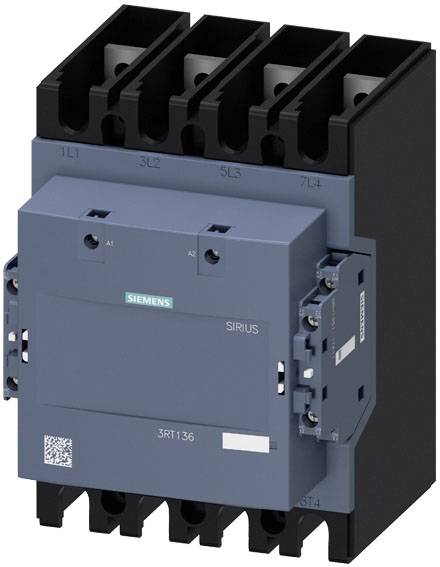

En elektrisk kontaktor från Siemens, modell SIRIUS 3RT136, presenterad i ett tekniskt diagram.

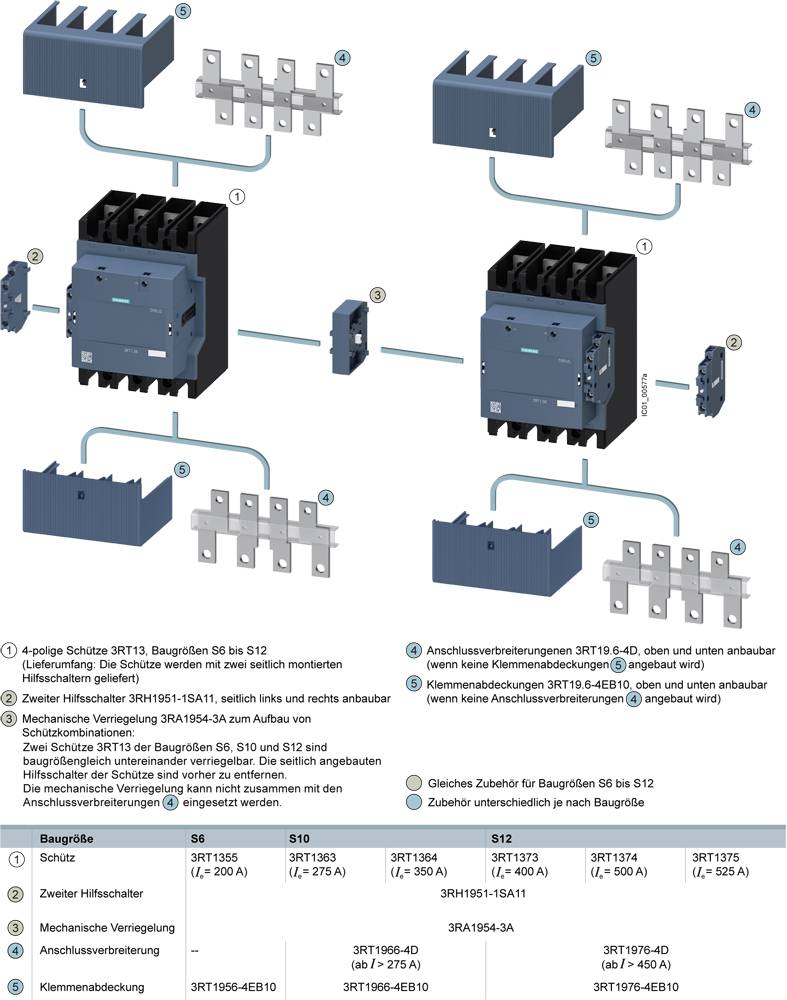

Illustrationen visar fyrpoliga kontaktorer och tillhörande tillbehör. Framställning av monteringsmöjligheter för anslutnings- och expansionstillbehör.

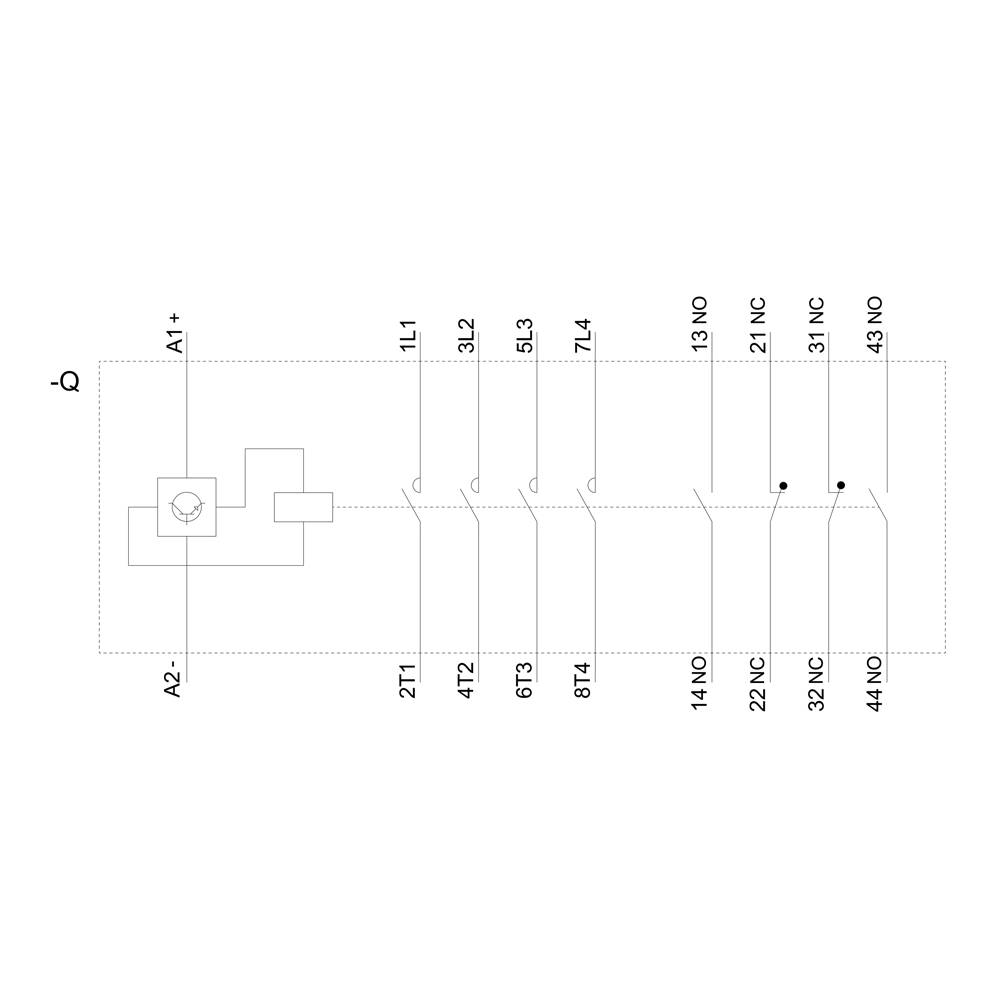

Elektrisk kopplingsschema med flera switchar och anslutningar. Beteckningar som 1L1, 2T1, 4T2 är synliga.

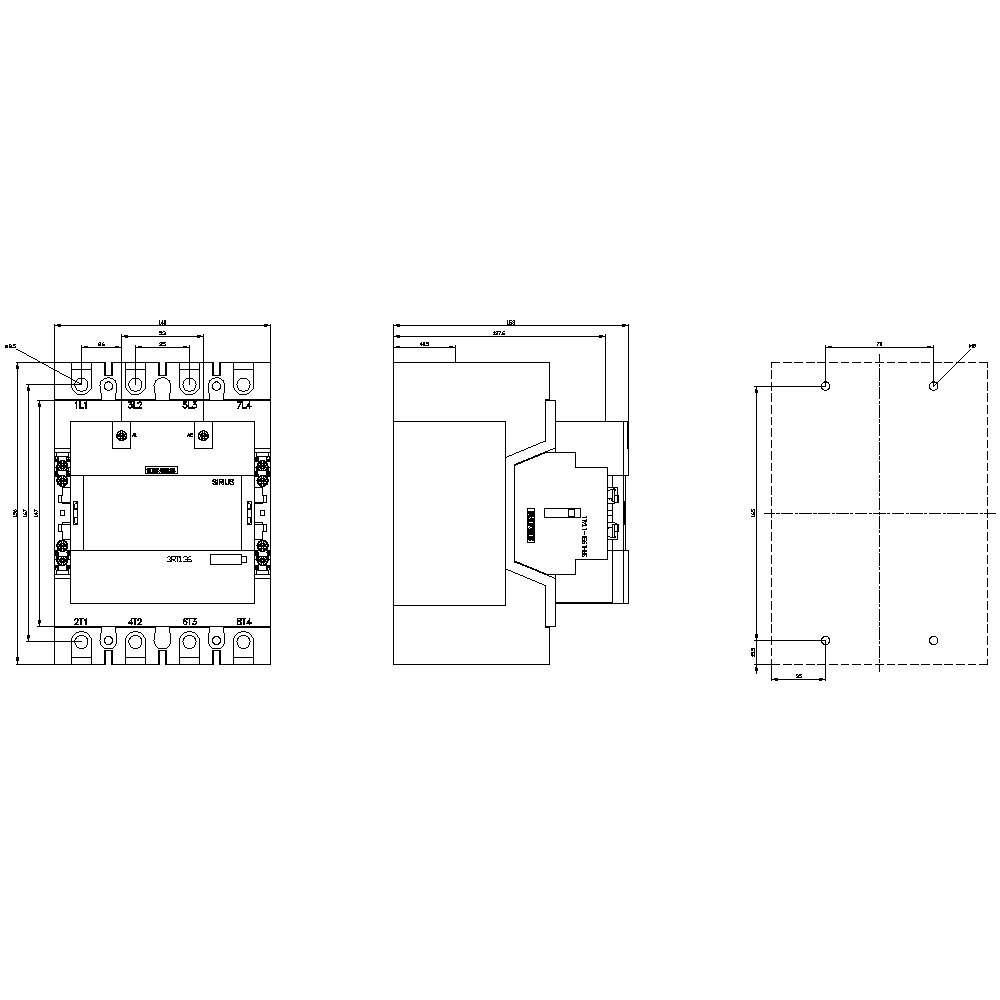

Teknisk ritning av ett elektriskt kopplingsschema med olika vyer och dimensioner för en komponent.

1/4

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

4-polig

Nominell spänning

1000 V

Max. effekt

110000 W

Anslutning

Skruv

Skenanslutning

Datablad (PDF)

Leverans fre 30 okt.

6 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (23 192,00 kr / stycken)

23 192,00 kr

exkl. moms

Fri frakt

Endast 6 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/AM skydd / för hjälpkontakter: 2
Antal slutare/för huvudkontakter 4
Antal slutare / för hjälpkontakter: 2
Antal slutare/för hjälpkontakter/påbyggbar: 2
Antal slutare / för hjälpkontakter / momentbrytare: 2
Antal brytkontakt / på skydd / för hjälpkontakter: 2
Antal brytkontakt / för hjälpkontakter: 2
Antal brytkontakter/för hjälpkontakter/påbyggbar: 2
Antal öppnare / för hjälpkontakter / momentant omkoppling: 2
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 350 A.
Driftström vid AC-3 / vid 400 V: 205 A.
Indragseffekt av magnetspolen vid DC: 190 W.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 1x (18... 14), 2x (18... 14)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd på framsidan: Fingersäker med vertikal kontakt framifrån med ramklämma/kåpa
Isolationsspänning i huvudströmkretsen vid föroreningsgrad 3: 1000 V.
Spegelkontakt: Ja
Kapslingsklass: Framifrån IP20 med skydd
Stötspänningsmotståndskraft hos huvudströmkretsen 8 kV
Produktutökning / extra brytare: Ja

Typ av produkt: Kontaktor

Typ: 3RT1364-6AR36

Konstruktionsstorlek: S10

Antal poler: 4-polig

Kontakttyp: 2 NO
2 NC

Hjälpkontakt typ: 2 NO
2 NC

Nominell spänning: 1000 V

Styrspänning (min.): 250 V/AC
250 V/DC

Styrspänning (max.): 500 V/AC
500 V/DC

Styrspänningsområde: 250, 250 - 500, 500 V/AC, V/DC

Max. bryteffekt: 110000 W

Driftström (max.): 350 A

: 110000 W

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Skruvfästning

Anslutning: Skruv
Skenanslutning

Svarstid: 80 ms

Falltid: 60 ms

: IP00

Min. temperatur: -40 °C

Max. temperatur: +60 °C

Bredd: 140 mm

Höjd: 196 mm

Djup: 153 mm

Mått.: (B x H x D) 140 x 196 x 153 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Nominell spänning

Siemens 3RT1364-6AR36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863531

Leverans fre 30 okt.

6 SetConrad Electronic

Denna artikel

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 192,00 kr^*

Siemens 3RT1355-6AE36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863517

Leverans tors 19 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AF36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863519

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AP36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863521

Leverans tis 10 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 992,00 kr^*

Siemens 3RT1355-6AR36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863523

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1363-6AE36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863524

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

15 672,00 kr^*

Siemens 3RT1363-6AF36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863525

Leverans tis 1 dec.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

15 672,00 kr^*

Siemens 3RT1363-6AP36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863526

Leverans tis 10 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

15 672,00 kr^*

Siemens 3RT1363-6AR36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863527

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

15 672,00 kr^*

Siemens 3RT1364-6AE36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863528

Leverans fre 30 okt.

70 SetConrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 192,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863531 Siemens 3RT1364-6AR36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863531 Siemens 3RT1364-6AR36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Beskrivning

Skydd, AC-1, 350 A/400 V/40 °C, S10, 4-polig, AC/DC 250-500V, 2S+2Ö, anslutningsskena/skruvanslutning enkel, effektiv, alltid aktuell - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
