Name: Schneider Electric R9DX01616 Felström-skyddsbrytare 16 A 0.03 A 230 V
Brand: Schneider Electric
SKU: 3754467

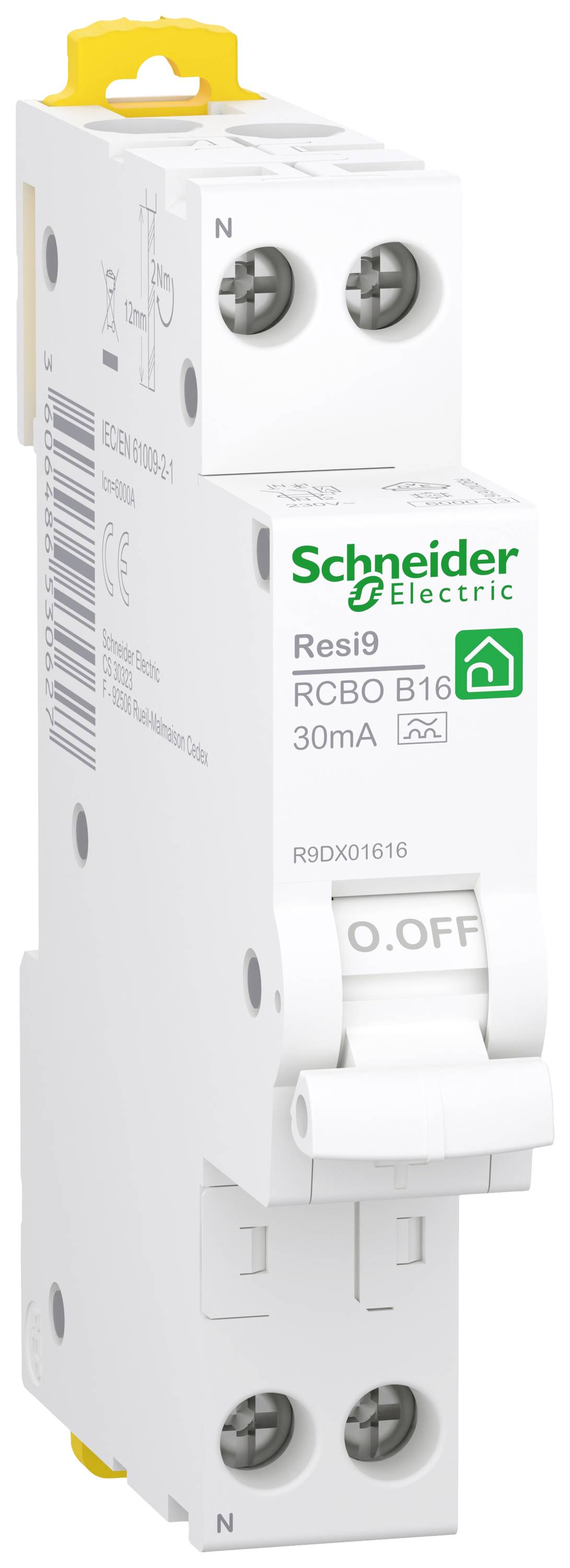

Schneider Electric R9DX01616 Felström-skyddsbrytare 16 A 0.03 A 230 V-0

Schneider Electric R9DX01616 Felström-skyddsbrytare 16 A 0.03 A 230 V-1

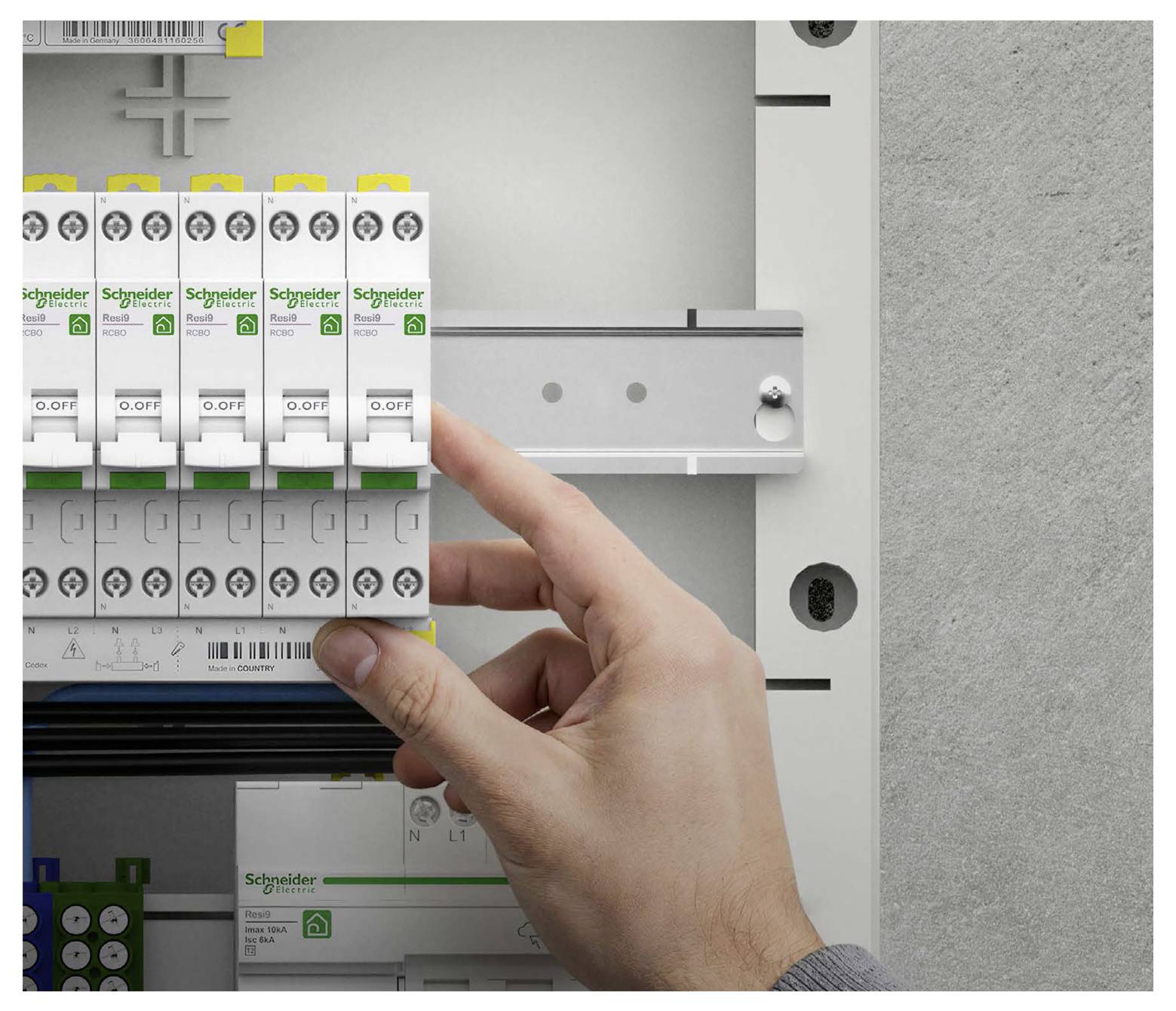

En hand som stänger av en Schneider Electric-strömbrytare inne i en elkapsling.

Högt vitt rektangulärt skåp eller kolumn med subtila vertikala paneler och rundad topp, visas isolerat på vit bakgrund.

1/4

Typ av produkt

Felström-skyddsbrytare

Antal poler

Utlösningskarakteristik

Märkfelström

0.03 A

Nominell ström - avrundad

16 A

Datablad (PDF)

Utgått

Rapportera juridiska problem

Tekniska specifikationer

JORDNINGSSYSTEM: TN-S TT TN-C-S TN
Produkt- eller komponenttyp: Jordfelsbrytare med överströmsskydd (Fi/LS)
Anslutningar klämmor:
Tunnelklämmor (övre eller undre) - 1 - 16 m² - fast
Tunnelklämmor (övre eller undre) - 1 - 10 m² - flexibla
Tunnelklämmor (övre eller undre) - 1 - 10 mm² - flexibelt med ändhylsa

Typ av produkt: Felström-skyddsbrytare

Antal poler: 1

Utlösningskarakteristik: B

Märkfelström: 0.03 A

Tillverkarfärg: Vit

Mått.: (B x H x D) 18 x 91 x 69 mm

Innehåll: 1 st

Nominell ström: 16 A

Nominell ström - avrundad: 16 A

Brytningsförmåga: 6000 A

Nominell spänning: 230 V

Bredd: 18 mm

Höjd: 91 mm

Djup: 69 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3754467 Schneider Electric R9DX01616 Felström-skyddsbrytare 16 A 0.03 A 230 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3754467 Schneider Electric R9DX01616 Felström-skyddsbrytare 16 A 0.03 A 230 V

Information

Information 3754467 Schneider Electric R9DX01616 Felström-skyddsbrytare 16 A 0.03 A 230 V

Beskrivning

Skydda och förnya dina byggprojekt

Som komplettering till Resi9-systemet bidrar Resi9 Fi/LS-brytare "kompakt" i 1 TE till
Skydda och göra dina apparater och den elektriska installationen säkrare.
Den kompakta designen optimerar användningen av utrymmet och gör den till det perfekta valet
Renoverings- och bostadsprojekt.

Resi9 Fi/LS-brytare "kompakt" / typ A - 6.000 A.
Felströmsskyddsbrytare med inbyggd ledningsskyddsbrytare
FI/LS-brytare typ A - 6.000 A.

Resi9 Fi/LS-brytare, kompakt i 1 TE:
RESI9 jordfelsbrytare/LS-brytare garanterar omfattande
Skydd för slutströmkretsar (kortslutnings-, överlast-
Och felström):
• Testad enligt IEC/en 61009-1, IEC/en 61009-2-1
• Skydd:
• Av personer vid direkt kontakt (≤ 30 mA),
• Från anläggningar mot isolationsfel (≤ 300 mA),
• För anläggningar mot brandrisk (≤ 300 mA),
• Mot överbelastning och kortslutning,
• Omkoppling och delning av strömkretsar.

Typ A
Typ A registrerar rena sinusformade och pulserande
Likström:
• Den är för skydd av strömkretsar eller enskilda
Utrustning för hushållsbruk krävs, t.ex.
Tvättmaskiner eller torkmaskiner.

Optimalt jordfelsbrytare för personer och anläggningar med vår nya kompakta Resi9 typ A Fi-LS 1P+N 10A från Schneider Electric. Denna kompakta FILT 1TE (18 mm) används vid en nätfrekvens på 50 Hz och en driftspänning på 230 V AC. B, med en kortslutningskapacitet på 6KA vid 230V AC enligt en/IEC 61009-2-1 standard. Nominell felström 30 mA, typ A löser ut vid AC-felström och övergår inte till mättnad upp till 6mA DC-felström. Kan användas vid en drifttemperatur på -25°C till 60°C. Mekanisk röd indikering vid felutlösning av LS-brytaren och separat mekanisk röd display vid felströmsutlösning av jordfelsbrytare på framsidan av enheten. Kontrollknappen är markerad med ”T”. När du trycker på knappen kan funktionaliteten hos skyddsanordningen testas. Resi9 FILS-serien ger bästa möjliga skydd i hembygge.
