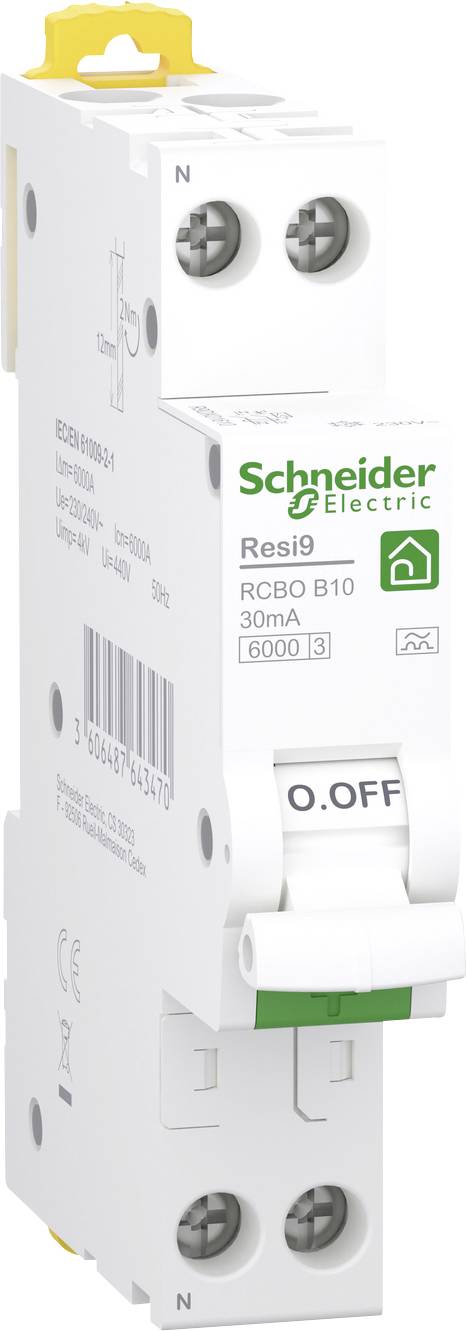

Schneider Electric R9DX01610 Felström-skyddsbrytare 10 A 0.03 A 230 V
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Felström-skyddsbrytare
Antal poler
1
Utlösningskarakteristik
B
Märkfelström
0.03 A
Nominell ström - avrundad
10 A
Datablad (PDF)
Höjdpunkter & detaljer
Normkomponent
- Hänglås kan plomberas
Tekniska specifikationer
- JORDNINGSSYSTEM: TN-S TT TN-C-S TN
- Produkt- eller komponenttyp: Jordfelsbrytare med överströmsskydd (Fi/LS)
- Anslutningar klämmor:
- Tunnelklämmor (övre eller undre) - 1 - 16 m² - fast
- Tunnelklämmor (övre eller undre) - 1 - 10 m² - flexibla
- Tunnelklämmor (övre eller undre) - 1 - 10 mm² - flexibelt med ändhylsa
- Typ av produkt
Felström-skyddsbrytare
- Antal poler
1
- Utlösningskarakteristik
B
- Märkfelström
0.03 A
- Tillverkarfärg
Vit
- Mått.
(B x H x D) 18 x 91 x 69 mm
- Innehåll
1 st
- Nominell ström
10 A
- Nominell ström - avrundad
10 A
- Brytningsförmåga
6000 A
- Nominell spänning
230 V
- Bredd
18 mm
- Höjd
91 mm
- Djup
69 mm
Dokument & nedladdningar
Datablad
Datablad 3754305 Schneider Electric R9DX01610 Felström-skyddsbrytare 10 A 0.03 A 230 V
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3754305 Schneider Electric R9DX01610 Felström-skyddsbrytare 10 A 0.03 A 230 V
Information
Information 3754305 Schneider Electric R9DX01610 Felström-skyddsbrytare 10 A 0.03 A 230 V
Information 3754305 Schneider Electric R9DX01610 Felström-skyddsbrytare 10 A 0.03 A 230 V
Beskrivning
Skydda och förnya dina byggprojekt
Som komplettering till Resi9-systemet bidrar Resi9 Fi/LS-brytare "kompakt" i 1 TE till
Skydda och göra dina apparater och den elektriska installationen säkrare.
Den kompakta designen optimerar användningen av utrymmet och gör den till det perfekta valet
Renoverings- och bostadsprojekt.
Resi9 Fi/LS-brytare "kompakt" / typ A - 6.000 A.
Felströmsskyddsbrytare med inbyggd ledningsskyddsbrytare
FI/LS-brytare typ A - 6.000 A.
Resi9 Fi/LS-brytare, kompakt i 1 TE:
RESI9 jordfelsbrytare/LS-brytare garanterar omfattande
Skydd för slutströmkretsar (kortslutnings-, överlast-
Och felström):
• Testad enligt IEC/en 61009-1, IEC/en 61009-2-1
• Skydd:
• Av personer vid direkt kontakt (≤ 30 mA),
• Från anläggningar mot isolationsfel (≤ 300 mA),
• För anläggningar mot brandrisk (≤ 300 mA),
• Mot överbelastning och kortslutning,
• Omkoppling och delning av strömkretsar.
Typ A
Typ A registrerar rena sinusformade och pulserande
Likström:
• Den är för skydd av strömkretsar eller enskilda
Utrustning för hushållsbruk krävs, t.ex.
Tvättmaskiner eller torkmaskiner.
Optimalt jordfelsbrytare för personer och anläggningar med vår nya kompakta Resi9 typ A Fi-LS 1P+N 10A från Schneider Electric. Denna kompakta FILT 1TE (18 mm) används vid en nätfrekvens på 50 Hz och en driftspänning på 230 V AC. B, med en kortslutningskapacitet på 6KA vid 230V AC enligt en/IEC 61009-2-1 standard. Nominell felström 30 mA, typ A löser ut vid AC-felström och övergår inte till mättnad upp till 6mA DC-felström. Kan användas vid en drifttemperatur på -25°C till 60°C. Mekanisk röd indikering vid felutlösning av LS-brytaren och separat mekanisk röd display vid felströmsutlösning av jordfelsbrytare på framsidan av enheten. Kontrollknappen är markerad med ”T”. När du trycker på knappen kan funktionaliteten hos skyddsanordningen testas. Resi9 FILS-serien ger bästa möjliga skydd i hembygge.
