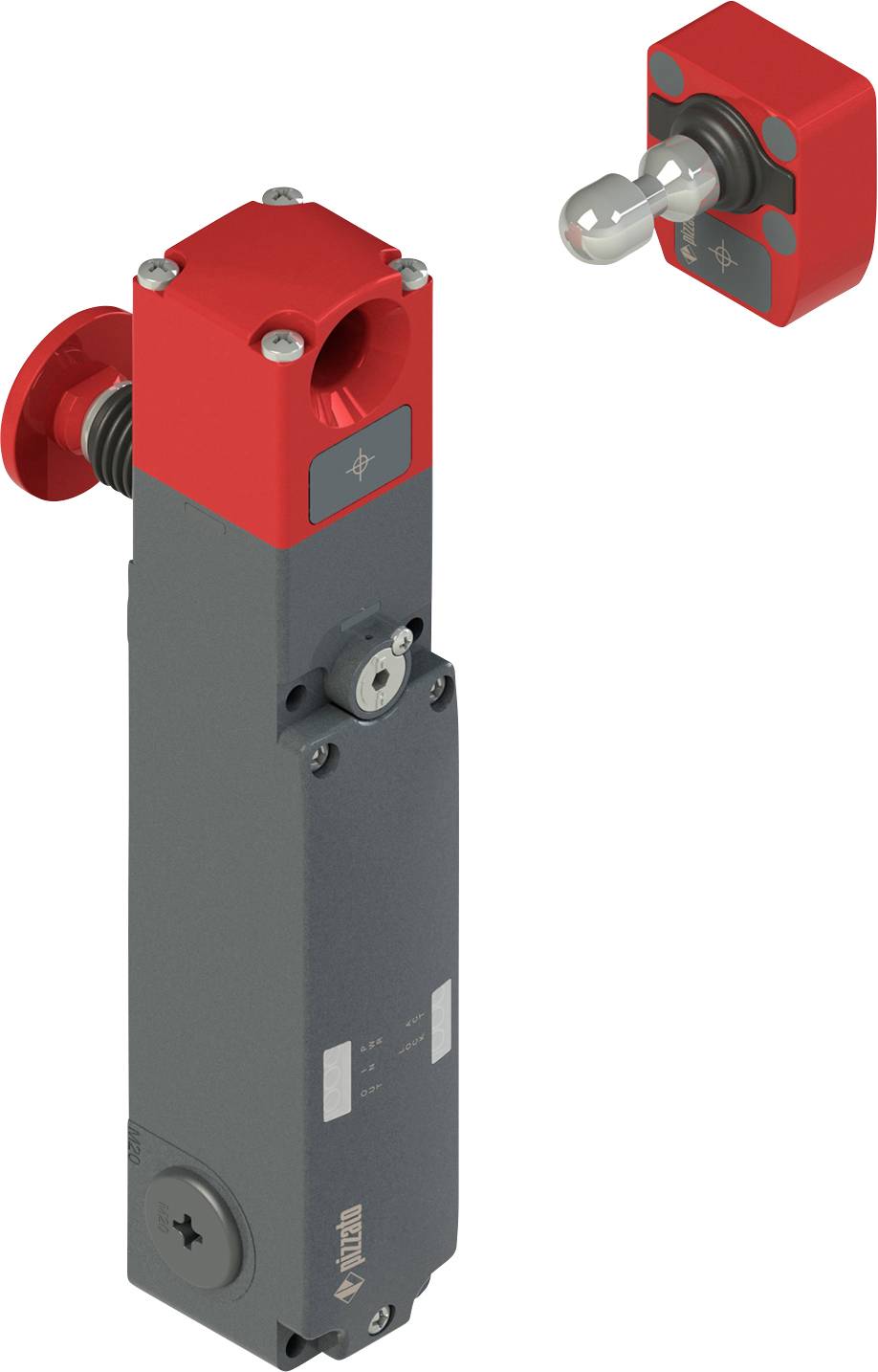

Säkerhetsströmbrytare NG 2D7D411A Pizzato Elettrica Driftspänning: 24 V/DC (B x H x D) 40.4 x 233.5 x 49 mm 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Säkerhetsströmbrytare
Anslutningstyp
Fjäderbelastad terminal
Driftspänning
24 V/DC
Typ
NG 2D7D411A
Datablad (PDF)
Antal
Toal (5 512,00 kr / stycken)
5 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Förpackningstyp
Piece
- Typ av produkt
Säkerhetsströmbrytare
- Typ
NG 2D7D411A
- Anslutningstyp
Fjäderbelastad terminal
- Driftspänning
24 V/DC
- Driftspänning (min.)
21.6 V
- Driftspänning max.
26.4 V
- Driftspänning
21.6 - 26.4 V
- Växelspänning (max.)
24 V/DC
- Växelström (max)
0.25 A
- Prestandanivå
PL e
- Säkerhetsintegritetsnivå
SIL 3
- Säkerhetsskategori
4
- Standard (sensor)
CE
CULus
TÜV
IP67
IP69 K (i inbyggt tillstånd)
- Driftstemperatur (Min)
-20 °C
- Driftstemperatur (max.)
50 °C
- Djup
49 mm
- Bredd
40.4 mm
- Höjd
233.5 mm
- Mått.
(B x H x D) 40.4 x 233.5 x 49 mm
- Innehåll
1 st
- Industriförpackning
Ja
- Nominell spänning
24 V/DC
Dokument & nedladdningar
Datablad
Datablad 3737372 Säkerhetsströmbrytare NG 2D7D411A Pizzato Elettrica Driftspänning: 24 V/DC (B x H x D) 40.4 x 233.5 x 49 mm 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3737372 Säkerhetsströmbrytare NG 2D7D411A Pizzato Elettrica Driftspänning: 24 V/DC (B x H x D) 40.4 x 233.5 x 49 mm 1 st
Beskrivning
Allmänna funktioner:
Kapslingsklass
IP67 enligt en 60529 och IP69K enligt ISO 20653
Lock-konfiguration:
Ingen apparat
Hölje:
Metallhölje, tre kabelinföringar med M20x1,5-gänga
Huvud:
Icke frigörbart svänghuvud, med antipaniklåningsknapp
Arbetsprincip:
D princip, spärrat ställdon med ytterligare elektronisk magnet
Ingångar och utgångar:
2 säkerhetsingångar IS1-IS2,
2 säkerhetsutgångar OS1-OS2,
1 signalutgång för importerat ställdon O3.
1 signalutgång för låst ställdon O4.
ingångar I4 eller IE1-IE2 för aktivering av elektromagneten.
1 ingång i3 för programmering ställdon/återställning
Aktivering av säkra OS-utgångar:
Läge 1: Säkerhetsutgångar aktiv vid instantat och låst ställdon
Ställdon:
Utan ställdon
Typ av anslutning:
Ingen kontakt
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Kapslingsklass
IP67 enligt en 60529 och IP69K enligt ISO 20653
Lock-konfiguration:
Ingen apparat
Hölje:
Metallhölje, tre kabelinföringar med M20x1,5-gänga
Huvud:
Icke frigörbart svänghuvud, med antipaniklåningsknapp
Arbetsprincip:
D princip, spärrat ställdon med ytterligare elektronisk magnet
Ingångar och utgångar:
2 säkerhetsingångar IS1-IS2,
2 säkerhetsutgångar OS1-OS2,
1 signalutgång för importerat ställdon O3.
1 signalutgång för låst ställdon O4.
ingångar I4 eller IE1-IE2 för aktivering av elektromagneten.
1 ingång i3 för programmering ställdon/återställning
Aktivering av säkra OS-utgångar:
Läge 1: Säkerhetsutgångar aktiv vid instantat och låst ställdon
Ställdon:
Utan ställdon
Typ av anslutning:
Ingen kontakt
