Liknande avbildning

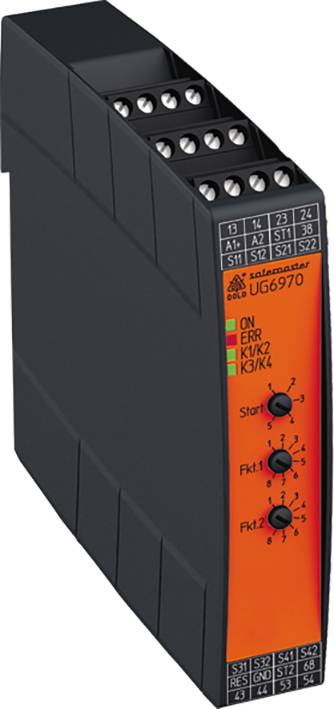

Säkerhetsrelä UG6970.04PS/61 DC24V Dold Driftspänning: 24 V/DC 4 NO (B x H x D) 22.5 x 110 x 120.3 mm LED-visning 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Säkerhetsrelä
Anslutningstyp
Skruvklämma pluggbar
Driftspänning
24 V/DC
Typ
UG6970.04PS/61 DC24V
Datablad (PDF)
Antal
Toal (5 032,00 kr / stycken)
5 032,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Säkerhetsrelä
- 2 slutare PRO-säkerhetsfunktion
Tekniska specifikationer
- Två av varandra oberoende säkerhetsfunktioner kan ställas in
- Ljusgaller, nödstopp, kopplingsmatta, skyddsdörr, tvåhands
- Ingång
- NOMINELL SPÄNNING UN: DC 24 V.
- Spänningsområde: 0,8... 1,1 UN.
- Nominell förbrukning: Typ. 3.2 W
- Säkring av enheten: Intern med PTC
- Överspänningsskydd: Internt tack vare VDR
- Inkopplingstid PÅ-brytare: 0,1 s < tein < 3 s.
- Inkopplingstid reset-knapp > 3 s.
- Säkerhetsfunktion
- Kopplingsmatta/kopplingslist (4)
- Max. tillåten
- Bryteffektkontaktresistans 1000 Ω
- Brytström vid kortslutning: Typ. 15 mA vid UN.
- Fotocell (8)
- Styrström via S12, S22
- Eller S32, S42: Typ. 8 mA vid UN.
- Minsta spänning på klämmor
- S12, S22 ELLER S32, S42
- Om enheten är aktiverad: DC 10 V.
- Kontaktbestyckning: 2 slutare per säkerhetsfunktion
- Temperaturområde drift: - 25... + 60 °C
- Förpackningstyp
Piece
- Typ av produkt
Säkerhetsrelä
- Typ
UG6970.04PS/61 DC24V
- Anslutningstyp
Skruvklämma pluggbar
- Driftspänning
24 V/DC
- Driftspänning max.
24 V/DC
- Driftspänning
24 V/DC (max)
- Kontakttyp
4 NO
- Växelspänning (max.)
230 V/AC
- Växelström (max)
8 A
- Prestandanivå
PL e
- Säkerhetsintegritetsnivå
SIL 3
- Säkerhetsskategori
4
- Egenskaper
LED-visning
IP20
IP40
- Driftstemperatur (max.)
60 °C
- Djup
120.3 mm
- Bredd
22.5 mm
- Höjd
110 mm
- Mått.
(B x H x D) 22.5 x 110 x 120.3 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2359203 Säkerhetsrelä UG6970.04PS/61 DC24V Dold Driftspänning: 24 V/DC 4 NO (B x H x D) 22.5 x 110 x 120.3 mm LED-visning 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2359203 Säkerhetsrelä UG6970.04PS/61 DC24V Dold Driftspänning: 24 V/DC 4 NO (B x H x D) 22.5 x 110 x 120.3 mm LED-visning 1 st
Beskrivning
Den multifunktionella säkerhetsmodulen UG 6970 skyddar personer och maskiner genom säkerhetsinriktad givning och brytning av säkerhetsströmkretsen. Den används tillsammans med nödstoppknappar, skyddsdörrar, fotoceller med självtest (typ 4) enligt IEC/en 61 496-1, tvåhandsomkopplare vid pressning av metallbearbetning, samt arbetsmaskiner med farliga stängningar (typ III C enligt en 574) och säkerhetsvända kopplingsmattor, kopplingslister och bandbrytare. Enkelt med vridreglage kan på UG 6970 två av 5 oberoende säkerhetsfunktioner ställas in. Detta minskar mångfalden av enheter på lagret och underlättar deras disposition.
· Motsvarar
Prestandanivå (PL) e och kategori 4 enligt en ISO 13849-1
SIL-REAL-REMOTS (SIL CL) 3 · Enligt IEC/en 62061
Safety Integrity Level: SIL 3 · Enligt IEC/en 61508 och IEC/en 61511
· Enligt en 50156-1 för förbränningsanläggningar
· Ledningsslutningsidentifiering på på-knappen
· Aktivering via på-knapp eller automatisk på-funktion
· Med eller utan spårslutningsidentifiering
· 2-kanalskonstruktion
· Tvångsstyrda utgångskontakter
· Utgång: 2 slutare per säkerhetsfunktion
· 1 halvledardetektorutgång PRO säkerhetsfunktion
· Led-visning driftspänning, säkerhetsfunktion 1, 2 och fel
· Bredd 22,5 mm
