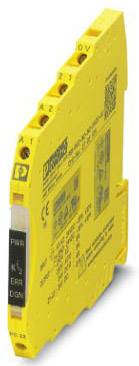

Gult elektroniskt säkerhetsrelämodul med flera anslutningar för industriella tillämpningar.

Gult elektroniskt säkerhetsrelämodul med flera anslutningar för industriella tillämpningar.

Ett elektriskt kopplingsschema visar säkerhetsmodulen PSR-PS22 med anslutningar till klämmorna A1, A2, 21, 22, 13 och 14 vid 24 V DC.

Kopplingsschema för en motor med PSR-PS22: Strömförsörjning 24 V DC, ingångar A1, A2; utgångar K1, K2; visar anslutning till logikmodul och motorstyrning.

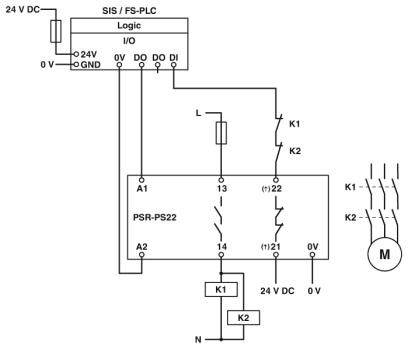

Kopplingsschemat visar kopplingen av ett relä PSR-PS22 med en motor, styrd via klämmor, med 24V DC-matning.

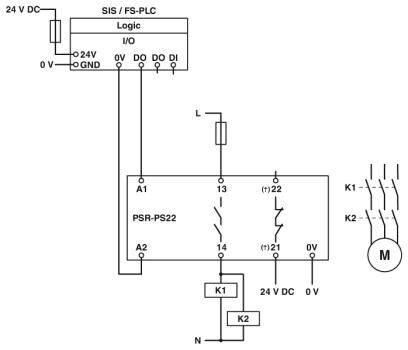

Elektriskt kopplingsschema visar en PLC-styrning som är ansluten till ett relämodul och en motor. Komponenter: Logic, PSR-PS22, K1, K2. Anslutningar: 24V DC, 0V, I/O, L.

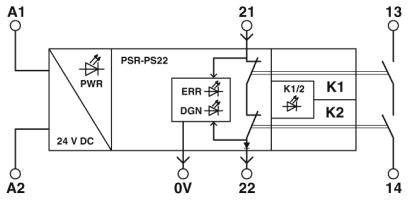

Kopplingsschema för ett säkerhetsrelä: visar anslutningsklämmor (A1, A2, 13, 14, 21, 22), LED-indikatorer (PWR, ERR, DGN) och kontakter (K1, K2).

1/6

Liknande avbildning

Typ av produkt

Säkerhetsrelä

Anslutningstyp

Skruvklämma

Driftspänning

24 V/DC

Typ

PSR-PS22-1NO-1NC-24VDC-SC

Driftspänning max.

24 V/DC

Datablad (PDF)

Phoenix Contact

Okänd leveranstid

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Dragskenamontering
Materialhölje: PBT
Kontaktmaterial AgSnO2
Färg hölje: Gul
Anslutningstyp: skruvanslutning.
Isolationsmärkspänning 250 VAC
Avisoleringslängd 12 mm
Skruvgänga M3
Brytfrekvens: Max. 1 Hz
Utgångssäkring 6 A GL/gG
Statusindikering med 2 x LED grön

Typ av produkt: Säkerhetsrelä

Typ: PSR-PS22-1NO-1NC-24VDC-SC

Anslutningstyp: Skruvklämma

Driftspänning: 24 V/DC

Driftspänning max.: 24 V/DC

Driftspänning: 24 V/DC (max)

Kontakttyp: 1 switch

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 60 mW

Säkerhetsintegritetsnivå: SIL 3

Egenskaper: LED-visning

: IP20
IP54

Driftstemperatur (Min): -40 °C

Driftstemperatur (max.): +70 °C

Djup: 102.5 mm

Bredd: 6.8 mm

Höjd: 93.1 mm

Mått.: (B x H x D) 6.8 x 93.1 x 102.5 mm

Innehåll: 1 st

Vikt: 0.1662 kg

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209855 Säkerhetsrelä PSR-PS22-1NO-1NC-24VDC-SC Phoenix Contact Driftspänning: 24 V/DC 1 switch (B x H x D) 6.8 x 93.1 x 102.5 m

Datablad 2209855 Säkerhetsrelä PSR-PS22-1NO-1NC-24VDC-SC Phoenix Contact Driftspänning: 24 V/DC 1 switch (B x H x D) 6.8 x 93.1 x 102.5 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209855 Säkerhetsrelä PSR-PS22-1NO-1NC-24VDC-SC Phoenix Contact Driftspänning: 24 V/DC 1 switch (B x H x D) 6.8 x 93.1 x 102.5 m

Beskrivning

Upp till SIL 3 enligt IEC 61508. Tvångsstyrda kontakter enligt en 50205. Enkel proof test enligt IEC 61508.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Relaterade produkter hittar du här

Säkerhetskomponent tillbehör Reläsockeltillbehör

Beskrivning

Upp till SIL 3 enligt IEC 61508. Tvångsstyrda kontakter enligt en 50205. Enkel proof test enligt IEC 61508.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
