Name: Säkerhetsrelä PSR-MC37-3NO-1NC-24DC-SC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 22.5 x 112.2 x 114.5 mm 1 st
Brand: Phoenix Contact
SKU: 2209835
Availability: BackOrder

Gult säkerhetsrelämodul med gröna kontaktdon ovanpå, försett med certifierings- och teknisk information.

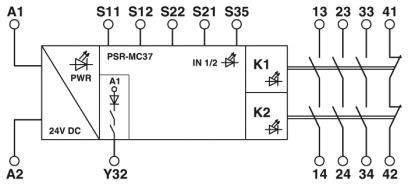

'Kopplingsschema för en PSR-MC37 styrning, visar anslutningar S11-S35, 24V DC ingång och klämmor K1, K2 för anslutningarna med kontakter A1, A2, Y32.'

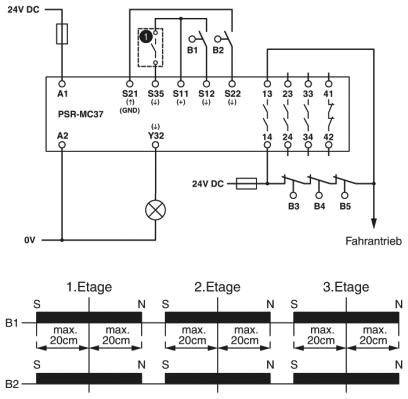

Schematisk kopplingsschema för ett körande drivsystem med sekvenser. Visar kopplingar mellan PSR-MC37, B-knappar och våningsvisning.

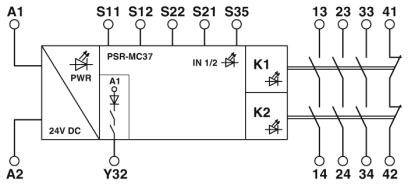

Schematisk representation av en elektrisk krets med två reläer K1 och K2, flera ingångar och utgångar, samt 24V DC strömförsörjning.

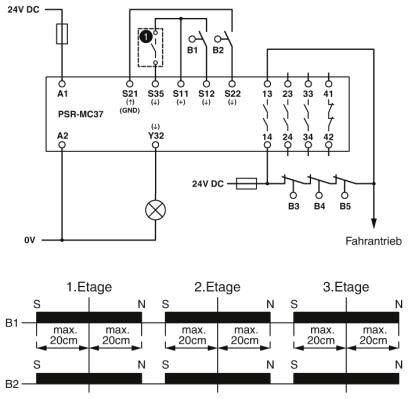

Kopplingsschema för ett fordonsdrivningssystem: Visar ett PSR-MC37-modul, reläer med styrkretsar, anslutningar och kopplingar för tre våningsplan.

1/5

Liknande avbildning

Typ av produkt

Säkerhetsrelä

Anslutningstyp

Skruvanslutning

Driftspänning

24 V/DC

Typ

PSR-MC37-3NO-1NC-24DC-SC

Driftspänning max.

24 V/DC

Datablad (PDF)

Leverans tors 29 okt.

Antal

Styck

Toal (3 112,00 kr / stycken)

3 432,00 kr

-9 %

3 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Dragskenamontering
Kontaktmaterial AgSnO2
Färg hölje: Gul
Anslutningstyp: skruvanslutning.
Isolationsmärkspänning 250 VAC
Avisoleringslängd 7 mm
Skruvgänga M3
Ström: max. 100 mA
Brytfrekvens 0.5 Hz
Utgångssäkring 6 A GL/gG (avstängning)
Statusindikering 3 x LED grön

Typ av produkt: Säkerhetsrelä

Typ: PSR-MC37-3NO-1NC-24DC-SC

Anslutningstyp: Skruvanslutning

Driftspänning: 24 V/DC

Driftspänning max.: 24 V/DC

Driftspänning: 24 V/DC (max)

Svarstid: 100 ms

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 50 mW

Prestandanivå: PL e

Säkerhetsintegritetsnivå: SILCL 3

Säkerhetsskategori: 4

: IP20
IP54

Driftstemperatur (Min): -40 °C

Driftstemperatur (max.): +60 °C

Djup: 114.5 mm

Bredd: 22.5 mm

Höjd: 112.2 mm

Mått.: (B x H x D) 22.5 x 112.2 x 114.5 mm

Innehåll: 1 st

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Driftspänning

Anslutningstyp

Typ av produkt

Säkerhetsrelä PSR-MC37-3NO-1NC-24DC-SC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 22.5 x 112.2 x 114.5 mm 1 st

Artikelnr.:2209835

Leverans tors 29 okt.

Conrad Electronic

Denna artikel

24 V/DC

Skruvanslutning

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Säkerhetsrelä PSR-MC32-3NO-1NC-24-230UC-SC Phoenix Contact Driftspänning: 230 V DC/AC (B x H x D) 22.5 x 112.2 x 114.5 mm med signalströmbana 1 st

Artikelnr.:2209770

Leverans tors 29 okt.

Conrad Electronic

230 V DC/AC

Skruvanslutning

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Säkerhetsrelä PSR-MC32-3NO-1NC-24-230UC-SP Phoenix Contact Driftspänning: 230 V DC/AC 3 NO (B x H x D) 22.5 x 117.4 x 114.5 mm med återkopplingskrets 1 st

Artikelnr.:2209771

Leverans tis 8 dec.

Conrad Electronic

230 V DC/AC

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 432,00 kr^*

Säkerhetsrelä PSR-MC37-3NO-1NC-24DC-SP Phoenix Contact Driftspänning: 24 V/DC 3 NO (B x H x D) 22.5 x 117.4 x 114.5 mm 1 st

Artikelnr.:2209836

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

Push-In-klämma

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 112,00 kr^*

Säkerhetsrelä PSR-MC38-2NO-1DO-24DC-PI Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 22.5 x 117.5 x 114.5 mm med signalströmbana 1 st

Artikelnr.:2208970

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

Push-In-klämma

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Säkerhetsrelä PSR-MC42-2NO-1DO-24DC-SC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 17.5 x 112.2 x 114.5 mm Manuell/automatisk nystart 1 st

Artikelnr.:2209891

Leverans tis 8 dec.

Conrad Electronic

24 V/DC

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Säkerhetsrelä PSR-MC42-2NO-1DO-24DC-SP Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 17.5 x 116.6 x 114.5 mm Manuell/automatisk nystart 1 st

Artikelnr.:2209892

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Utbyggnadsmodul PSR-SCP- 24DC/URD3/4X1/2X2/3 Phoenix Contact Driftspänning: 24 V/DC 2 NO (B x H x D) 22.5 x 99 x 114.5 mm med återkopplingskrets 1 st

Artikelnr.:2225822

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

Skruvanslutning

Utbyggnadsmodul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 432,00 kr^*

Säkerhetsrelä PSR-MC38-2NO-1DO-24DC-SC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 22.5 x 112.2 x 114.5 mm med signalströmbana 1 st

Artikelnr.:2208907

Utgått

Conrad Electronic

24 V/DC

Skruvanslutning

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Säkerhetsrelä PSR-MC70-2NO-1DO-24DC-SP Phoenix Contact Driftspänning: 24 V/DC 2 NO (B x H x D) 12.5 x 116.6 x 114.5 mm LED-visning 1 st

Artikelnr.:2209808

Utgått

Conrad Electronic

24 V/DC

Push-In-klämma

Säkerhetsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 032,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209835 Säkerhetsrelä PSR-MC37-3NO-1NC-24DC-SC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 22.5 x 112.2 x 114.5 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209835 Säkerhetsrelä PSR-MC37-3NO-1NC-24DC-SC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 22.5 x 112.2 x 114.5 mm 1 st

Beskrivning

Upp till Kat. 4/PL e enligt ISO 13849-1, SILCL 3 enligt IEC 62061. Lämplig för applikationer enligt en 81-20.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
