Name: Säkerhetsrelä PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftspänning: 24 V/DC 1 PNP (B x H x D) 12.5 x 112.2 x 114.5 mm
Brand: Phoenix Contact
SKU: 3561594
Availability: BackOrder

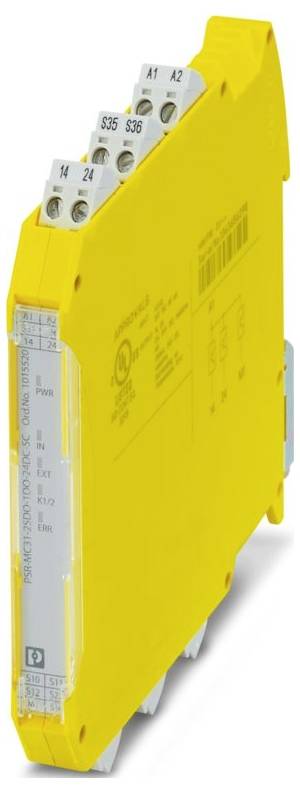

Säkerhetsrelä PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftspänning: 24 V/DC 1 PNP (B x H x D) 12.5 x 112.2 x 114.5 mm-0

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Säkerhetsrelä

Anslutningstyp

Skruvanslutning

Driftspänning

24 V/DC

Typ

PSR-MC31-2SDO-1DO-24DC-SC

Datablad (PDF)

Leverans tors 29 okt.

Antal

Styck

Toal (1 912,00 kr / stycken)

1 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PSRmini
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 12
Bredd: 12,5 mm
Höjd: 112,2 mm
Djup: 114,5 mm
Materialhölje: PA
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 70 °C (observera nedstämpling)
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Vibration (drift): 10 Hz ... 150 Hz, 5 g.
Avisoleringslängd: 7 mm
Monteringsläge: Vertikalt eller horisontellt
Maximal effektförlust vid nominellt villkor: 3,1 W (UB = 30 V , IL1 = IL2 = 2,4 A)
Skyddsklass II (en 50178)
Utgångsspänning: ≥ 23 V DC (US - 1 V )
CE: CE
Anslutningsteknik: Anslutningsteknik
Obs! För användning: Endast för industriell användning
Ledningslängd: 100 m
Strömförbrukning: 7 mA
Ledaranslutning: Ledaranslutning
Brytfrekvens 1 Hz (ohmsk, induktiv, kapacitiv)
Ström: max. 100 mA
Monteringsanvisning: Se nedstämpling-kurva
Operativ höjd: ≤ 2000 m (över NN)
Max. tillåten Luftfuktighet (drift): 75 % (i genomsnitt, 85 % ibland, ingen kondensbildning)
Stöt: 30G
Spänning: Ca 22 V DC (US - 2 V )
Skyddskrets: Frigångskoppling för induktiva laster
Statusindikering med 3 lysdioder (grön)
Namn: A1/A2
Användning: Nödbroms;skyddsdörr;fotmattor;ljusgaller
Strömförsörjning: Försörjning
Färg (hölje): Gul (RAL 1018)
Inkopplingsström: Max. 4,8 A (Δt = 10 ms)
Utgångsström max. 2,4 A
Beskrivning av utgången: PNP, ej säkerhetsvänd
Maximalt inkopplingsström: 500 mA (Δt = 1 ms för US)
Visning av driftspänning 1 LED (grön)
Belastningsström minst 2 mA
Läckström: Max. 1 mA (i säkert tillstånd)
Isolationsmärkspänning: 50 V AC
Märkströmkretsspänning US: 24 V DC -20 % / +25 % (extern säkring)
Märkströmmatningsström IS: typ. 54 mA (ingen belastning)
Säkerhetsdata: Säkerhetsdata
Tillslagstid typisk < : 200 ms (automatisk start);< 175 ms (manuell, övervakad start)
Tider: Tider
Typ. Indragningstid för US: < 200 ms (vid aktivering A1 med US)
Återställningstid: 250 ms (efter begäran av säkerhetsfunktionen);100 ms (beredskapstid efter aktivering av sensorkretsen vid manuell start)
Nominell drift 100 % ED.
Märkstötspänning / isolering: Se datablad, kapitel "isoleringskoordination".
Filtertid: Max. 1,5 ms (testpulsvidd Low-testpulse);testpulstakt = 5 x testpulsbredd
Antal utgångar: 1
Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
Prestandanivå (PL): e.
Säkerhetsintegritetsnivå (SIL): 3
Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
Kapslingsklass monteringsplats: Minimal: IP54
Max. tillåten Luftfuktighet (förvaring/transport): 75 % (i medel, 85 % ibland, ingen kondensbildning)
Beskrivning av ingången: Säkerhetsvänd;IEC 61131-2 typ 3
Antal ingångar: 1
Felvisning 1 x LED (röd)
Ingångsspänningsområde "0" -signal: 0 V DC... 5 V/DC
Ingångsspänningsområde "1" -signal: 11 V DC... 30 V DC
Max. Kapacitiv last: Max. 10 µF (2,4 A last);max. 4,7 µF (1 A belastning)
anslutningsbar: ja
Aktivering: 1- och 2-kanalers
Effektförbrukning till US: typ. 1,3 W.
Kategori stopp: 0
Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
Återstarttid < 250 ms (starttid)
Startpulslängd: Min. 250 ms (manuell start)
Ingångsström "0"-signal: 0 mA... 2 mA
Likvishet: ∞
Max. Tillåtet totalt ledningsmotstånd: 150 Ω
Rapportera: M1: M1
Resistiv last: Min. 12 Ω
Kortslutningsskydd: Ja
Digital: Startkrets (S34, S35): Digital: Startkrets (S34, S35)
Responstid: < 10 ms (när du kopplar flera enheter i rad, tar du hänsyn till en förlängning av reaktionstid)
Max. Induktiv belastning: Max. 1 h.
Utgångsspänning när den är avstängd < : 5 V DC (i säkert tillstånd)
Provningspuls: < 1 ms (testpulsvidd för Low-testpulsen)
Digital: Sensorkrets (S10, S12, S22): Digital: Sensorkrets (S10, S12, S22)
Digital: Extern delning (S36): Digital: Extern delning (S36)
Digital 14, 24: Digital: 14, 24
Begränsning av induktiv frånkopplingsspänning: Max. 50 V.

Förpackningstyp: Piece

Typ av produkt: Säkerhetsrelä

Typ: PSR-MC31-2SDO-1DO-24DC-SC

Anslutningstyp: Skruvanslutning

Driftspänning: 24 V/DC

Kontakttyp: 1 PNP

Prestandanivå: PL e

Säkerhetsintegritetsnivå: SIL 3

Säkerhetsskategori: 4

Standard (sensor): CE

: IP20

Driftstemperatur (Min): -40 °C

Driftstemperatur (max.): 70 °C

Djup: 114.5 mm

Bredd: 12.5 mm

Höjd: 112.2 mm

Mått.: (B x H x D) 12.5 x 112.2 x 114.5 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3561594 Säkerhetsrelä PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftspänning: 24 V/DC 1 PNP (B x H x D) 12.5 x 112.2 x 114.5 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3561594 Säkerhetsrelä PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftspänning: 24 V/DC 1 PNP (B x H x D) 12.5 x 112.2 x 114.5 mm

Beskrivning

Säkerhetsbrytarenhet för fotmattor, kopplingslister, nöd-hållare, skyddsdörrar, ljusgaller upp till SIL 3, Cat. 4, PL e, 1-/2-kanalig drift, automatisk eller manuell start, 2 säkra HL-utgångar, 1 signaleringsutgång, US = 24 V DC, pluggbar skruvklämma

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
