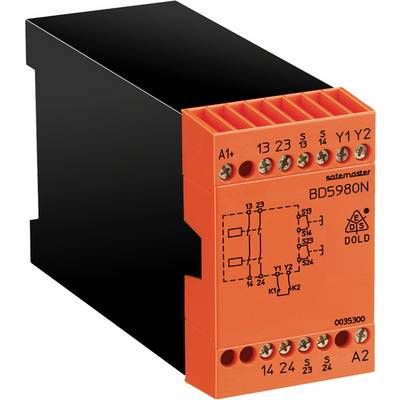

Liknande avbildning
Säkerhetsrelä BD5980N.02 DC24V Dold Driftspänning: 24 V/DC 2 NO (B x H x D) 45 x 74 x 121 mm 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Säkerhetsrelä
Anslutningstyp
Skruvklämma
Driftspänning
24 V/DC
Typ
BD5980N.02 DC24V
Svarstid
30 ms
Datablad (PDF)
Antal
Toal (4 392,00 kr / stycken)
4 392,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Säkerhetsrelä
- Kompakt anslutningsfärdig tvåhandsväxel
- Kostnadsbesparingar genom bortfallet av konventionell skyddsstyrning
- Övervakning av externa skydd för kontaktmultiplikation -förstärkning via återkopplingskrets Y1 - Y2
- Byggtyptestad brytare enligt kraven för fackets fackförening
Tekniska specifikationer
- Spänningsområde AC 0,8... 1,1 UN
- Vid 10 % rippel: DC 0,9 ... 1,2 UN
- Vid 48 % rippel: DC 0,8 ... 1,1 UN
- Nominell förbrukning: AC 24 V... 230 V 4,0 VA
- DC 24 V 2,5 W.
- Nominell frekvens 50 / 60 Hz
- Fördröjningstid för kravet på samtidig visning: 0,5 sekunder
- Styrkontakter 2x 1 slutande
- Ström via styrkontakter 35 mA vid 24 V.
- Styrledningarna får inte vara längre än 30 m och skall dras separat från ledningarna.
- Säkring av enheten: Intern med PTC
- Kontakttyp: Relä tvångsstyrning
- Nominell utgångsspänning: AC 250 V.
- DC: Se ljusbågskurva
- Termisk ström Ith: Se gränskurva för kontinuerlig ström
- BRYTFÖRMÅGA ENLIGT AC 15: 3 A/AC 230V IEC/EN 60 947-5-1
- Enligt AC 15: 6 A / AC 230V vid 0,25 Hz
- ENLIGT DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
- Enligt DC 13: 6 A/DC 24 V vid 0,1 Hz
- Elektrisk livslängd vid AC 230 V, 6 A, cos φ
- 1: > 5 x 105 omslagscykler
- Tillåten brytfrekvens: Max. 1200 omslagscykler/h.
- Kortslutningsskydd
- Max. smältsäkring 6 A GG / GL IEC/en 60 947-5-1
- Max. automatsäkring C 10 A.
- Mekanisk livslängd: 10 x 106 omslagscykler
- Typ av produkt
Säkerhetsrelä
- Typ
BD5980N.02 DC24V
- Anslutningstyp
Skruvklämma
- Driftspänning
24 V/DC
- Svarstid
30 ms
- Kontakttyp
2 NO
- Växelspänning (max.)
230 V/AC
- Växelström (max)
6 A
- Prestandanivå
PL c
- Säkerhetsintegritetsnivå
SIL 1
- Säkerhetsskategori
1
IP20
IP40
- Driftstemperatur (Min)
-15 °C
- Driftstemperatur (max.)
+55 °C
- Djup
121 mm
- Bredd
45 mm
- Höjd
74 mm
- Mått.
(B x H x D) 45 x 74 x 121 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2359268 Säkerhetsrelä BD5980N.02 DC24V Dold Driftspänning: 24 V/DC 2 NO (B x H x D) 45 x 74 x 121 mm 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2359268 Säkerhetsrelä BD5980N.02 DC24V Dold Driftspänning: 24 V/DC 2 NO (B x H x D) 45 x 74 x 121 mm 1 st
Beskrivning
BD 5980N används för säkerhetsriktad frigivning och avbrott i en säkerhetsströmkrets. Det kan användas för att skydda personer och maskiner i tillämpningar Med tvåhandsomkopplare vid pressning av
Metallbearbetning och andra arbetsmaskiner med farliga stängningar enligt en 574, kategori III A.
Används för styrning av arbetsmaskiner med farliga stängningsrörelser för synkroniseringsövervakning enligt en 574 kategori III A.
· Motsvarar
Prestandanivå (PL) c och kategori 1 enligt en ISO 13849-1: 2008
Sil-real (SIL CL) 1 enligt IEC/en 62061
Säkerhetsintegritetsnivå (SIL 1) enligt IEC/en 61508
Kategori 1 enligt en 954-1
Säkerhetsnivå typ III-A enligt en 574
· Ledaranslutning: Även 2 x 1,5 mm2 litzkabel med hylsa och plastkragar din 46 228-1/ -2/ -3/-4 eller 2 x 2,5 mm2 litzkabel med hylsa din 46 228-1/ -2/-3
· 2 slutare
· 45 mm bredd.
