Name: Säkerhetsrelä BD5980N.02 AC50/60Hz 230V Dold Driftspänning: 230 V/AC 2 NO (B x H x D) 45 x 74 x 121 mm 1 st
Brand: Dold
SKU: 2359269
Availability: BackOrder

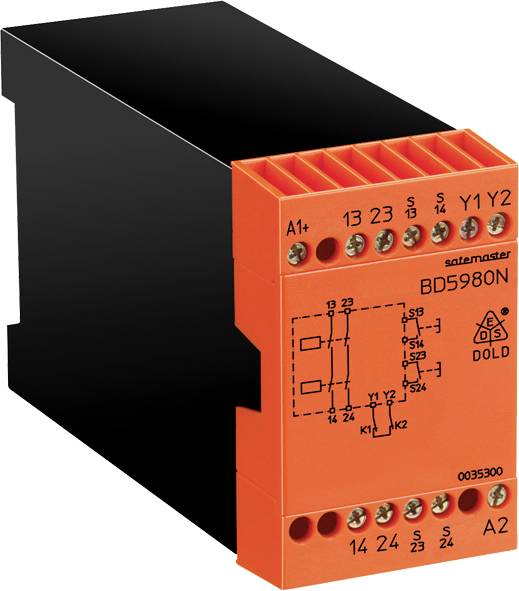

En orangefärgad, rektangulär elektronikmodul med flera märkta anslutningar och en tryckt kretsschema.

Liknande avbildning

Typ av produkt

Säkerhetsrelä

Anslutningstyp

Skruvklämma

Driftspänning

230 V/AC

Typ

BD5980N.02 AC50/60Hz 230V

Svarstid

30 ms

Datablad (PDF)

Leverans fre 13 nov.

Antal

Styck

Toal (4 552,00 kr / stycken)

4 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Säkerhetsrelä

Kompakt anslutningsfärdig tvåhandsväxel
Kostnadsbesparingar genom bortfallet av konventionell skyddsstyrning
Övervakning av externa skydd för kontaktmultiplikation -förstärkning via återkopplingskrets Y1 - Y2
Byggtyptestad brytare enligt kraven för fackets fackförening

Tekniska specifikationer

Spänningsområde AC 0,8... 1,1 UN
Vid 10 % rippel: DC 0,9 ... 1,2 UN
Vid 48 % rippel: DC 0,8 ... 1,1 UN
Nominell förbrukning: AC 24 V... 230 V 4,0 VA
DC 24 V 2,5 W.
Nominell frekvens 50 / 60 Hz
Fördröjningstid för kravet på samtidig visning: 0,5 sekunder
Styrkontakter 2x 1 slutande
Ström via styrkontakter 35 mA vid 24 V.
Styrledningarna får inte vara längre än 30 m och skall dras separat från ledningarna.
Säkring av enheten: Intern med PTC
Kontakttyp: Relä tvångsstyrning
Nominell utgångsspänning: AC 250 V.
DC: Se ljusbågskurva
Termisk ström Ith: Se gränskurva för kontinuerlig ström
BRYTFÖRMÅGA ENLIGT AC 15: 3 A/AC 230V IEC/EN 60 947-5-1
Enligt AC 15: 6 A / AC 230V vid 0,25 Hz
ENLIGT DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
Enligt DC 13: 6 A/DC 24 V vid 0,1 Hz
Elektrisk livslängd vid AC 230 V, 6 A, cos φ
1: > 5 x 105 omslagscykler
Tillåten brytfrekvens: Max. 1200 omslagscykler/h.
Kortslutningsskydd
Max. smältsäkring 6 A GG / GL IEC/en 60 947-5-1
Max. automatsäkring C 10 A.
Mekanisk livslängd: 10 x 106 omslagscykler

Typ av produkt: Säkerhetsrelä

Typ: BD5980N.02 AC50/60Hz 230V

Anslutningstyp: Skruvklämma

Driftspänning: 230 V/AC

Svarstid: 30 ms

Kontakttyp: 2 NO

Växelspänning (max.): 230 V/AC

Växelström (max): 6 A

Prestandanivå: PL c

Säkerhetsintegritetsnivå: SIL 1

Säkerhetsskategori: 1

: IP20
IP40

Driftstemperatur (Min): -15 °C

Driftstemperatur (max.): +55 °C

Djup: 121 mm

Bredd: 45 mm

Höjd: 74 mm

Mått.: (B x H x D) 45 x 74 x 121 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359269 Säkerhetsrelä BD5980N.02 AC50/60Hz 230V Dold Driftspänning: 230 V/AC 2 NO (B x H x D) 45 x 74 x 121 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359269 Säkerhetsrelä BD5980N.02 AC50/60Hz 230V Dold Driftspänning: 230 V/AC 2 NO (B x H x D) 45 x 74 x 121 mm 1 st

Beskrivning

Används för styrning av arbetsmaskiner med farliga stängningsrörelser för synkroniseringsövervakning enligt en 574 kategori III A.

· Motsvarar
Prestandanivå (PL) c och kategori 1 enligt en ISO 13849-1: 2008
Sil-real (SIL CL) 1 enligt IEC/en 62061
Säkerhetsintegritetsnivå (SIL 1) enligt IEC/en 61508
Kategori 1 enligt en 954-1
Säkerhetsnivå typ III-A enligt en 574
· Ledaranslutning: Även 2 x 1,5 mm2 litzkabel med hylsa och plastkragar din 46 228-1/ -2/ -3/-4 eller 2 x 2,5 mm2 litzkabel med hylsa din 46 228-1/ -2/-3
· 2 slutare
· 45 mm bredd.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
