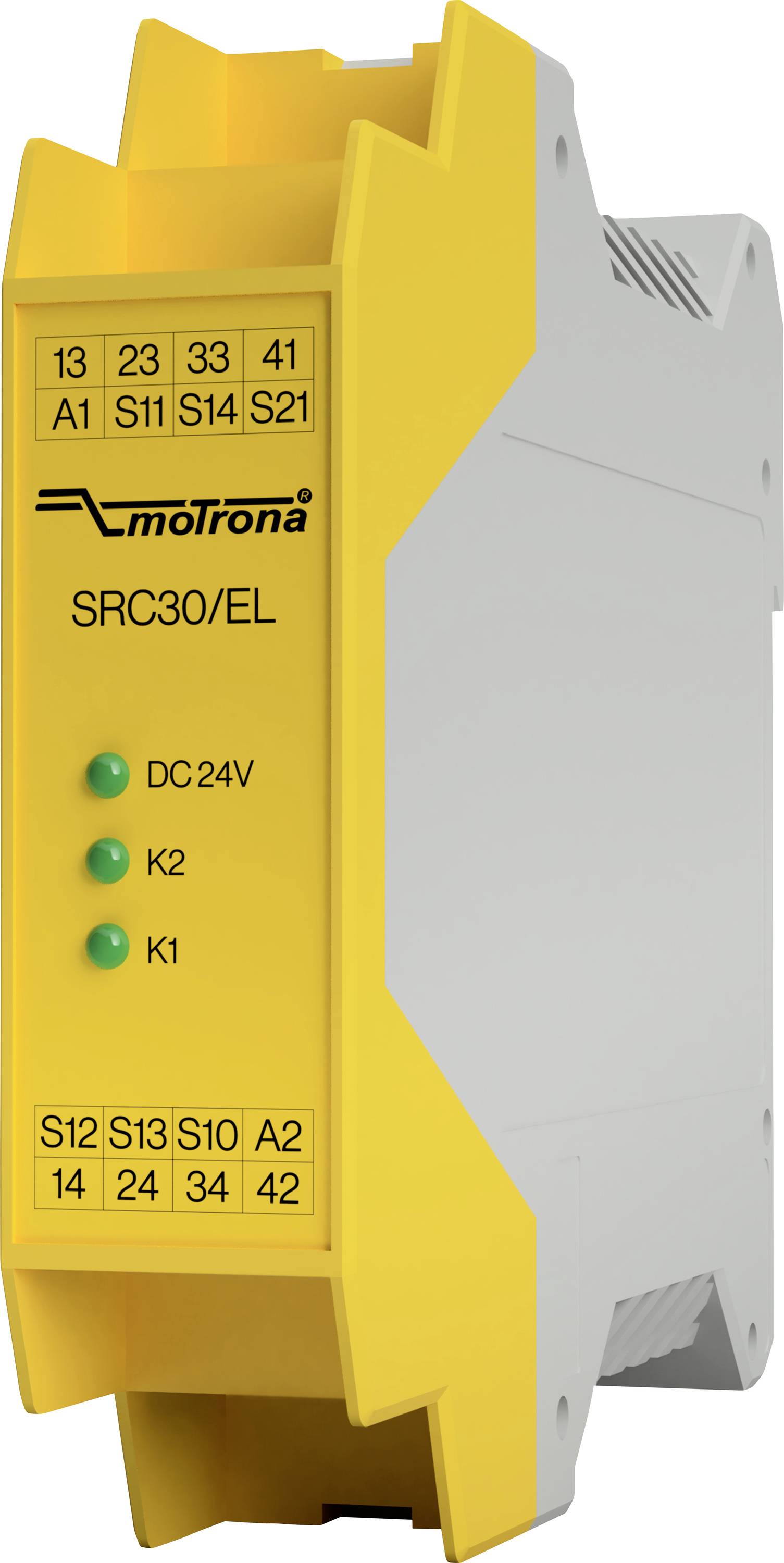

Säkerhetsrelä 8382.6730.EL Motrona Driftspänning: 24 V/DC 3 NO, 1 NC Manuell/automatisk nystart 1 st
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Säkerhetsrelä
Driftspänning
24 V/DC
Typ
8382.6730.EL
Svarstid
50 ms
Datablad (PDF)
Antal
Toal (2 632,00 kr / stycken)
2 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Hölje - montering: På 35 mm din-skena
- Hölje - vikt: Ca 150 g.
- Spänningsförsörjning - vid nominell spänning 2,6 W.
- Spänningsförsörjning - inkopplingsström A1: 5 A (ca 250 µs) filtertid avstängningsknapp /
- (A1 / S12 / S14) - mörkt test: Max. 3 ms (testpulsvidd) / 500 ms (testpulstakt) avstängningsstuse /
- (A1 / S12 / S14) - ljus-test: Max. 1 ms (testpulsbredd) / 500 ms (testpulstakt)
- (A1 / S12 / S14) - Obs! Det är viktigt att se till att eventuella larmpulser som sänds av signalgivaren inte leder till kortvarig användning av säkerhetsreläet och bör därför i princip avaktiveras.
- Bryteffekt - AC: 250 V, 2000 VA, 8 A resistiv last säkerhetskontakter 250 V, 3 A för AC-15 250 V, 500 VA, 2 A resistiv last
- Bryteffekt - (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A för resistiv last 6 omkopplingscykler/min. 24 V, 3 A för DC-13 termisk summaström i max. 5 A per kontakt (se summasströmskurva) th
- Bryteffekt - signalkontakt (41-42) DC: 30 V, 60 W, 2 A för resistiv last
- Bryteffekt - min kontaktbelastning 5 V, 10 mA
- Kontaktavsäkring - slutare: 10 A GG
- Kontaktavsäkring - öppnare: 6 A GG
- Kontaktavsäkring - inkopplingsfördröjning < 50 ms
- Urkopplingsfördröjning - aktivering via < A1 40 ms; S12 eller S13/S14 20 < ms
- Urkopplingsfördröjning - återställningstid < 500 ms
- Urkopplingsfördröjning - ledningstvärsnitt 0,14 - 2,5 mm2
- Åtdragningsmoment - min 0,5 Nm
- Åtdragningsmoment - Max 0,6 Nm
- Åtdragningsmoment - kontaktmaterial: AgSnO 2
- Åtdragningsmoment - kontaktlivslängd mech. ca 1 x 107
- Åtdragningsmoment - provspänning 2,5 kV (styrspänning / kontakter) Märkstötspänningshållfasthet,
- Åtdragningsmoment - isolationsmärkspänning: 250 V föroreningsgrad /
- Omgivningstemperatur – operativ höjd ≤ 2.000 m (över NN)
- Förpackningstyp
Piece
- Typ av produkt
Säkerhetsrelä
- Typ
8382.6730.EL
- Driftspänning
24 V/DC
- Svarstid
50 ms
- Kontakttyp
3 NO
1 NC
- Växelspänning (max.)
250 V/AC
- Max. bryteffekt
2000 VA
240 W
- Prestandanivå
PL e
- Säkerhetsintegritetsnivå
SIL 3
- Säkerhetsskategori
4
- Egenskaper
Manuell/automatisk nystart
IP20
- Driftstemperatur (Min)
-15 °C
- Driftstemperatur (max.)
55 °C
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3805211 Säkerhetsrelä 8382.6730.EL Motrona Driftspänning: 24 V/DC 3 NO, 1 NC Manuell/automatisk nystart 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3805211 Säkerhetsrelä 8382.6730.EL Motrona Driftspänning: 24 V/DC 3 NO, 1 NC Manuell/automatisk nystart 1 st
Beskrivning
Säkerhetsreläet garanterar högt skydd genom tre integrerade säkerhetsreläer och är kompatibelt med olika givartyper. Tack vare certifieringarna enligt en 81-20 och en 81-50 är den ideal för användning i hisssystem och för övervakning av skyddsgaller på maskiner och anläggningar. Den kompakta konstruktionen underlättar integrering i befintliga kopplingsskåp, medan LED-statusindikatorer stöder en enkel diagnos och idrifttagning. Tack vare den flexibla utvärderingen av olika signalkällor erbjuder säkerhetsreläet en ekonomisk och mångsidig lösning för användning med höga säkerhetskrav.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- 3 momentan säkerhetskontakter utan distorsion
- 1 momentan signalkontakt
- Anslutning av: Nödstoppsknapp, mekanisk säkerhetsbrytare, lösa säkerhetsbrytare, säkerhetskomponenter med OSSD-utgångar
- En- eller tvåkanalig drift
- Bakledarkrets för övervakning av uppkopplade skydd eller expansionsmoduler
- Cyklisk övervakning av utgångskontakterna
- Visning av kopplingstillstånd och nät med LED
- Automatisk eller manuell start
- Tvärförbindelse- och jordanslutning
- Användning till SIL3/PLE, kategori 4
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Ingår i leveransen
- Bruksanvisning
