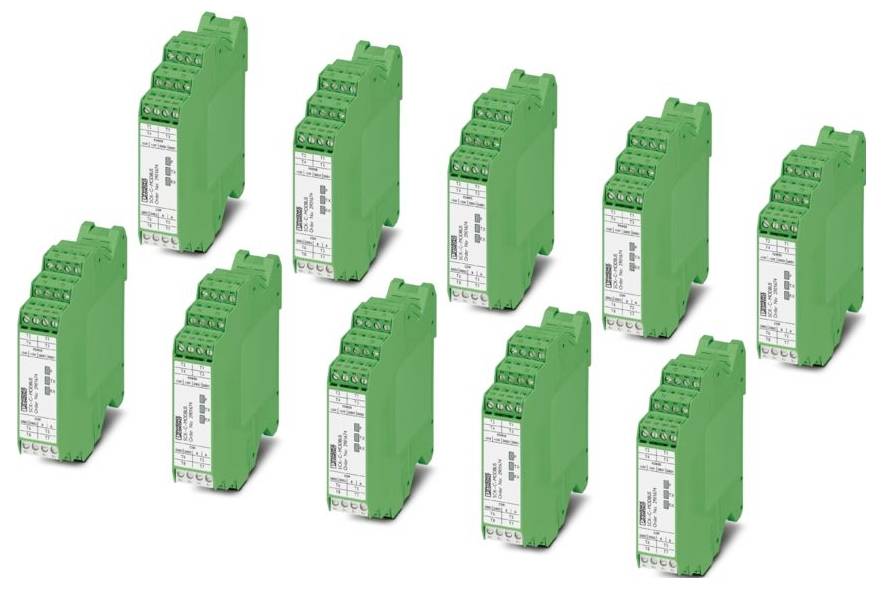

Phoenix Contact SCK-C-MODBUS-10PCS PV-string-övervakningsmodul
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
PV-string-övervakningsmodul
Tillverkarnr.
1084335
Mått.
(B x H x D) 22.5 x 102 x 106 mm
Driftspänning (specifikationer)
24 V/DC
Innehåll
1 st
Datablad (PDF)
Toal (23 752,00 kr / stycken)
23 752,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: SOLARCHECK
- Anslutningstyp: Skruvklämma
- Åtdragningsmoment: 0,5 Nm... 0,6 Nm
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 12
- Bredd: 22,5 mm
- Höjd: 102 mm
- Djup: 106 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -20 °C ... 70 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: EN 61010-1;en 61010-2-30
- Anmärkning: Avvikelser kan förekomma under störningen.
- Monteringssätt: Bärskena: 35 mm;bärskenemontering
- Isolationsegenskaper: Isoleringsegenskaper
- Föroreningsgrad: 2
- Tillåten luftfuktighet (drift): ≤ 95 % (ingen kondensbildning)
- Montering: valfri position
- Märkning: 508 listed
- UL, USA / Kanada: UL, USA / Kanada
- Maximal effektförlust vid nominellt förhållande 0,65 W.
- Överföringslängd ≤ 1200 m.
- Försörjningsspänning 21,6 VDC ... 30 V DC
- CE: CE
- Anslutningsteknik: 2-, 3 ledare
- Monteringsanvisning: Vågrätt eller lodrätt
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Exponering för störningar: Exponering för störningar
- Skyddskrets: Överspänningsskydd | 33 V-suppresserdiod
- Immunitet EN 61000-6-2
- Protokoll som stöds: Immaterialrättsligt
- Termineringsmotstånd 180 Ω (ingår inte i leveransen)
- Strömförsörjning: Försörjning
- Strömförbrukning maximalt 800 mA
- UL, USA: UL, USA
- Nominell spänning: 24 V DC -10 % ... +25 %
- Strömförbrukning 580 mW (24 V DC)
- Egenströmförbrukning: 22 mA (standard);45 mA (max)
- Seriell överföringshastighet 9,6/ 14,4/ 19,2/ 38,4 kb/s.
- Data: Modbus/RTU: Data: Modbus/RTU
- Data: Datagränssnitt för mät- eller kompletteringsmodul: Data: Datagränssnitt för mät- eller tilläggsmodul
- Tillverkarnr.
1084335
- Typ av produkt
PV-string-övervakningsmodul
- Mått.
(B x H x D) 22.5 x 102 x 106 mm
- Driftspänning (specifikationer)
24 V/DC
- Innehåll
1 st
- Bredd
22.5 mm
- Höjd
102 mm
- Djup
106 mm
IP20
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563267 Phoenix Contact SCK-C-MODBUS-10PCS PV-string-övervakningsmodul
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563267 Phoenix Contact SCK-C-MODBUS-10PCS PV-string-övervakningsmodul
Beskrivning
SCK- kommunikationsmodul, för registrering av upp till 8 x SCK- mätmoduler, RS-485 Modbus/RTU-utgång
