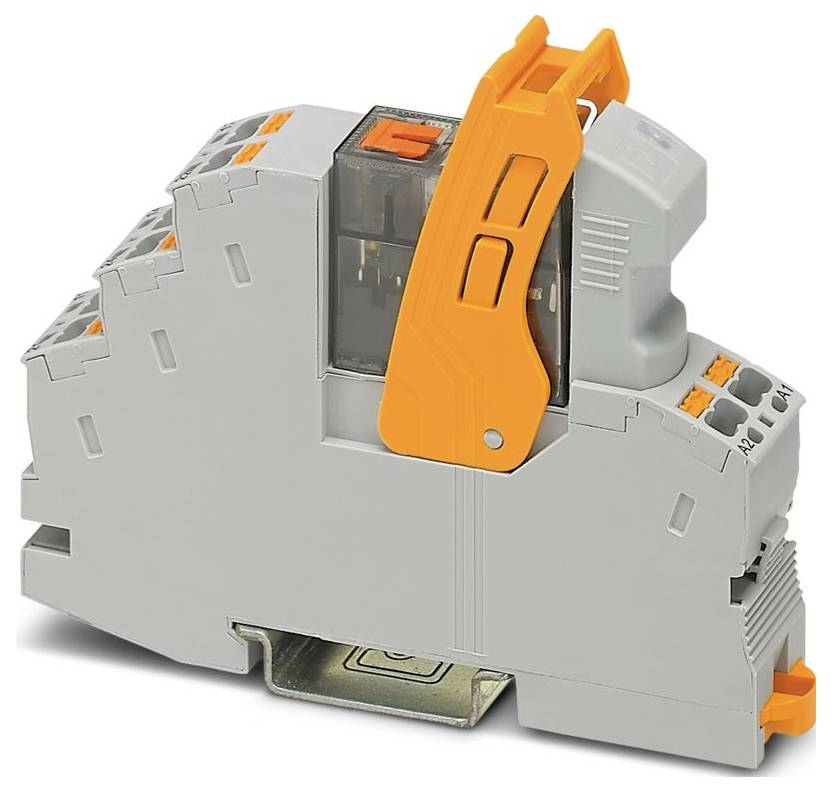

Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relämodul 1 switch Single 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Single
Typ av produkt
Relämodul
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-120AC/1X21MS
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
191,20 kr
3
5% = 28,44 kr
181,72 kr
5
7% = 66,35 kr
177,93 kr
10
8% = 158,20 kr
175,38 kr
25
10% = 466,00 kr
172,56 kr
50
11% = 1 091,00 kr
169,38 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (191,20 kr / stycken)
191,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: RIFLINE complete
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
- Ledararea styv: 0,14 mm²... 1,5 mm²
- Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
- Bredd: 16 mm
- Höjd: 96 mm
- Djup: 75 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 50 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Avisoleringslängd: 8 mm
- Montering: valfri position
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 0,84 W.
- Diameter: 3,2 mm
- Driftsätt 100 % ED
- Ingångsspänningsområde: 96 V AC ... 132 V AC (20 °C)
- Artikelmått: Artikelmått
- Monteringsanvisning: Kan staplas utan avstånd
- Skyddskrets: varistor
- Mager gas: Mager gasest
- Kopplingsspänning 250 V AC/DC
- Användning: Universal;handreglage
- Borrhål: Borrhål
- Inkopplingsström maximalt 32 A (20 ms, slutare)
- Isolering: Säker separering mellan ingång och utgång;basisolering mellan växlarna
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 20.01.2026
- NOMINELL INGÅNGSSPÄNNING UN 120 V AC
- Ingångsspänningsområde baserat på UN: Se diagram
- Typisk ingångsström vid UN 7 mA
- Visning av driftspänning: LED gul
- Kontakttyp: 1 växlare.
- Gränsström kontinuerligt 8 A (se diagram)
- Brännbarhetsklass UL 94 (hölje): V2 (hölje)
- Isolationsmärkspänning: 250 V AC
- Märkstötspänning: 6 kV (ingång / utgång);4 kV (mellan växlarna)
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Skyddsklass (relä) RT II (relä)
- Strömbrytare
- Livslängd mekanisk: Ca 5 x 106 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Svarstid typisk: 4 ms ... 10 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 12 V (10 mA)
- Brytström minimum: 10 mA (12 V)
- FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 264 W (24 V DC) ;62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2500 VA (250 V AC)
- Bryteffekt min: 120 mW
- Livslängd elektrisk: Se diagram
- Nätfrekvens 50/60 Hz
- Fritidsområde typiskt: 3 ms ... 20 ms.
- Spolspänning 120 V AC
- Brukskategori CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (slutare);DC13, 2 A/24 V (slutare)
- Förpackningstyp
Single
- Typ av produkt
Relämodul
- Typ
RIF-1-RPT-LV-120AC/1X21MS
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
96 V/AC
- Utlösningsspänning (max.)
132 V/AC
- Svarstid
10 ms
- Falltid
20 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
2500 VA
- funktioner
med LED
med fästbygel
med provknapp
IP20
- Max. temperatur
85 °C
- Min. temperatur
-40 °C
- Djup
75 mm
- Bredd
16 mm
- Höjd
96 mm
- Mått.
(B x H x D) 16 x 96 x 75 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relämodul 1 switch Single 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relämodul 1 switch Single 1 st
Beskrivning
Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, inläsningsbygel, inkopplingsbar avstörningmodul och effektkontaktrelä med kontrollknapp och inbyggd status-LED. Kontakttyp: 1 växlare. Ingångsspänning: 120 V/AC.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
