Name: Phoenix Contact REL-PR3-125DC/3X21 Relä 125 V/DC 16 A 3 switch 50 st Piece
Brand: Phoenix Contact
SKU: 2225760
Availability: BackOrder

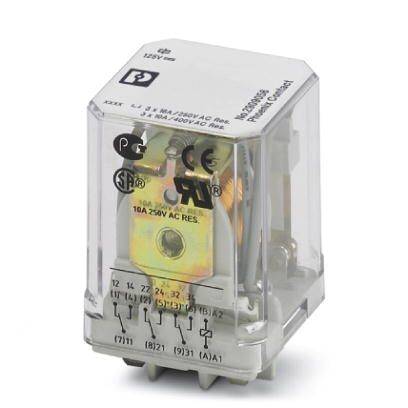

En genomskinlig elektrisk reläenhet med flera anslutningar, där tekniska specifikationer som '10A 250V AC' är synliga.

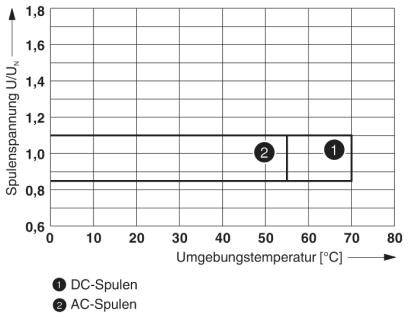

Diagram visar spolspänning mot omgivningstemperatur. Linje 1 (DC-spolar) från 0°C till 70°C. Linje 2 (AC-spolar) från 40°C till 60°C.

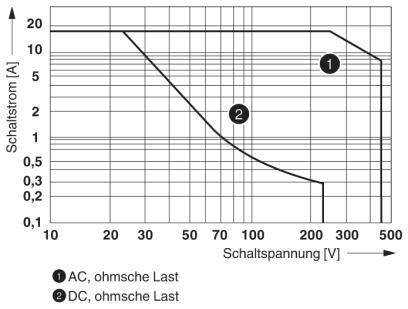

Diagrammet visar en jämförelse av kopplingströmsområdet för AC och DC ohmsk last med kopplingsspänning från 10 till 500 V.

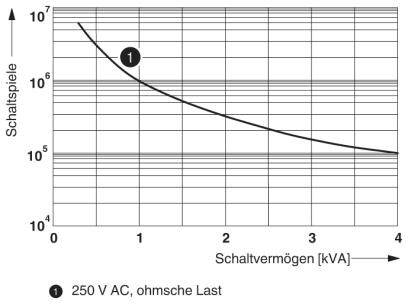

Diagrammet visar förhållandet mellan kopplingsantal och kopplingsförmåga i kVA för 250 V AC, ohmisk last. Linjen sjunker från 10^7 till 10^3.

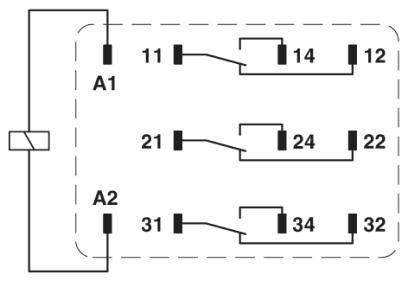

Diagram över ett kopplingsschema med tre kretsar: 11-14, 21-24 och 31-34, var och en ansluten till kontakterna A1 och A2.

Diagrammet visar reduktionsfaktorn mot COS φ. Kurvan sjunker från 1 vid 0,9 COS φ till 0,3 vid 0,2 COS φ.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

125 V/DC

Kontakttyp

3 switch

Växelspänning (max.)

440 V/AC

Datablad (PDF)

Leverans tis 20 okt.

73 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (7 672,00 kr / stycken)

7 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 11 mA
Brytspänning minimum: 10 V (vid 24 mA)
Brytström minimum: 10 mA (vid 24 V)
Kopplingsström maximalt 50 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
384 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
70 W (VID 220 V DC)
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3.
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-PR3-125DC/3X21

Nominell spänning spole: 125 V/DC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 440 V/AC

Växelström (max): 16 A

Max. bryteffekt: 384 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 20 ms

Falltid: 15 ms

Mekanisk livslängd: 10⁷ brytcykler

funktioner: jackbar

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 38.6 mm

Höjd: 36.1 mm

Djup: 45.5 mm

Mått.: (B x H x D) 38.6 x 36.1 x 45.5 mm

Innehåll: 50 st

RoHS-godkänd: Ja

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Växelspänning (max.)

Växelström (max)

Förpackningstyp

Kontakttyp

Nominell spänning spole

Phoenix Contact REL-IR2/L- 24AC/2X21 Relä 24 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225507

Leverans tors 28 jan. 2027

Conrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

24 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225508

Leverans tis 20 okt.

110 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

120 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225509

Leverans tis 20 okt.

50 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225503

Leverans tis 20 okt.

1 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

60 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225505

Leverans tis 20 okt.

146 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

125 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relä 24 V/AC 50 mA 4 switch 10 st Piece

Artikelnr.:2225522

Leverans tors 28 jan. 2027

Conrad Electronic

Stiftanslutning

30 V/AC

50 mA

Piece

4 switch

24 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relä 120 V/AC 6 A 4 switch 10 st Piece

Artikelnr.:2225524

Leverans tors 28 jan. 2027

Conrad Electronic

Stiftanslutning

250 V DC/AC

6 A

Piece

4 switch

120 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Artikelnr.:2225517

Leverans tis 20 okt.

1 SetConrad Electronic

Stiftanslutning

250 V DC/AC

6 A

Piece

4 switch

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225510

Leverans tis 20 okt.

10 SetConrad Electronic

Stiftanslutning

30 V/AC

50 mA

Piece

4 switch

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225512

Leverans fre 15 jan. 2027

Conrad Electronic

Stiftanslutning

30 V/AC

50 mA

Piece

4 switch

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225760 Phoenix Contact REL-PR3-125DC/3X21 Relä 125 V/DC 16 A 3 switch 50 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225760 Phoenix Contact REL-PR3-125DC/3X21 Relä 125 V/DC 16 A 3 switch 50 st Piece

Beskrivning

Anslutningsbart högeffektsrelä med effektkontakter, 3 växlare, spolspänning 125 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
