Name: Phoenix Contact REL-OR3/L-230AC/3X21 Relä 230 V/AC 10 A 3 switch 10 st
Brand: Phoenix Contact
SKU: 2225532
Availability: BackOrder

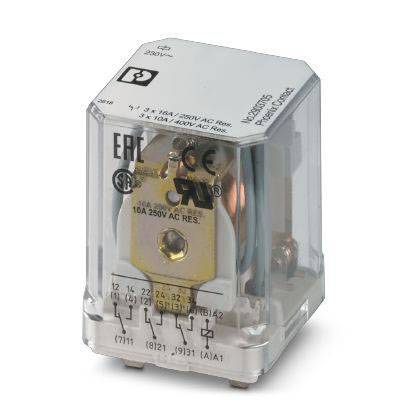

Ett reläer i ett transparent hölje med tekniska specifikationer tryckt på, lämpligt för 10 A/250 V AC-tillämpningar.

Diagram visar switchström [A] vs. switchspänning [V] med två lasttyper: 1. AC, ohmsk last; 2. DC, ohmsk last. Trend nedåtgående.

Diagrammet visar reduktionsfaktorns kurva från 1 till 0,3 beroende på COS φ från 1 till 0,2, fallande.

Diagrammet visar spolspänningen U/UN mot omgivningstemperatur (°C) för likströms- och växelströmsslingor med markerade områden vid 50-70°C.

Elektrisk kopplingsschema: visar förbindelser mellan de numrerade punkterna (1-34) och omkopplare, symboliserade genom linjer och cirklar.

Diagrammet visar en kurva för switchcykler i förhållande till switchkapacitet vid 250 V AC ohmsk last. Axlar: Switchcykler (ovanför) och switchkapacitet i kVA (nedanför).

1/6

Liknande avbildning

Typ av produkt

Relä

Nominell spänning spole

230 V/AC

Kontakttyp

3 switch

Växelspänning (max.)

250 V/DC

Växelström (max)

10 A

Datablad (PDF)

Leverans tis 20 okt.

178 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 13 mA
Brytspänning minimum: 10 V (vid 24 mA)
Brytström minimum: 10 mA (vid 24 V)
Kopplingsström maximalt 30 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
240 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3.
Överspänningskategori: III

Typ av produkt: Relä

Typ: REL-OR3/L-230AC/3X21

Nominell spänning spole: 230 V/AC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V/DC

Växelström (max): 10 A

Max. bryteffekt: 240 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 5 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +55 °C

Bredd: 35 mm

Höjd: 35 mm

Djup: 54.4 mm

Mått.: (B x H x D) 35 x 35 x 54.4 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Växelspänning (max.)

Växelström (max)

Förpackningstyp

Kontakttyp

Nominell spänning spole

Phoenix Contact REL-IR2/L- 24AC/2X21 Relä 24 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225507

Leverans tis 26 jan. 2027

Conrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

24 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225508

Leverans tis 20 okt.

110 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

120 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225509

Leverans tis 20 okt.

50 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225503

Leverans tis 20 okt.

1 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

60 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225505

Leverans tis 20 okt.

146 SetConrad Electronic

Stiftanslutning

250 V DC/AC

12 A

Piece

2 switch

125 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relä 24 V/AC 50 mA 4 switch 10 st Piece

Artikelnr.:2225522

Leverans tis 26 jan. 2027

Conrad Electronic

Stiftanslutning

30 V/AC

50 mA

Piece

4 switch

24 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relä 120 V/AC 6 A 4 switch 10 st Piece

Artikelnr.:2225524

Leverans tis 26 jan. 2027

Conrad Electronic

Stiftanslutning

250 V DC/AC

6 A

Piece

4 switch

120 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Artikelnr.:2225517

Leverans tis 20 okt.

1 SetConrad Electronic

Stiftanslutning

250 V DC/AC

6 A

Piece

4 switch

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225510

Leverans tis 20 okt.

10 SetConrad Electronic

Stiftanslutning

30 V/AC

50 mA

Piece

4 switch

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225512

Leverans ons 13 jan. 2027

Conrad Electronic

Stiftanslutning

30 V/AC

50 mA

Piece

4 switch

48 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relä 230 V/AC 10 A 3 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relä 230 V/AC 10 A 3 switch 10 st

Beskrivning

Anslutningsfärdig oktalrelä med effektkontakter, 3 växlare, kontrollknapp, mekanisk kopplingslägevisare, ingångsspänning 230 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
