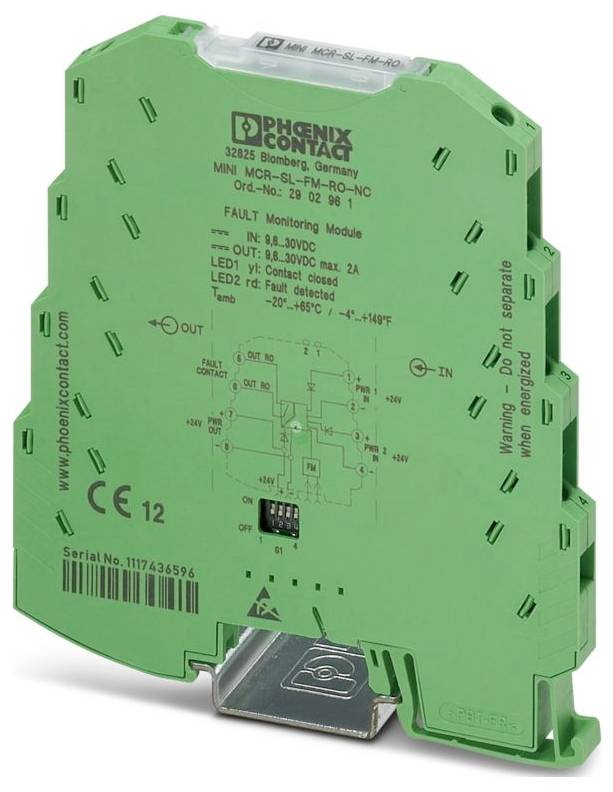

Liknande avbildning
Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Övervakningskomponent 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Övervakningskomponent
Ingångssignal max. (spänning)
30 V
Typ
MINI MCR-SL-FM-RC-NC
Mått.
(L x B x H) 101.2 x 6.2 x 93.1 mm
Anslutning
Skruv
Datablad (PDF)
Antal
Toal (1 432,00 kr / stycken)
1 432,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- PRODUKTFAMILJ: Mini analog
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 26... 12
- Bredd: 6,2 mm
- Höjd: 93,1 mm
- Djup: 101,2 mm
- Färg: Grön (RAL 6021)
- Materialhölje: PBT
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -20 °C ... 65 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: EN 61000–4-6
- Anmärkning: Avvikelser kan förekomma under störningen.
- Montering: Dragskenamontering
- Överspänningskategori II
- Föroreningsgrad: 2
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Avisoleringslängd: 12 mm
- Montering: valfri position
- Märkning: UL 508 listed;Class i, Div. 2, GROUPS A, B, C, D T4;KLASS I, zon 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Brandskydd för rullande materiel (din en 45545-2) R22 HL 1 - HL 2
- Brandskydd för spårfordon (din en 45545-2) R23: HL 1 - HL 2
- Brandskydd för spårfordon (din en 45545-2) R24 HL 1 - HL 2
- Försörjningsspänning 9,6 VDC ... 30 V DC (för att överbrygga matningsspänningen kan din-skenor-busskontakt (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, artikelnr 2869728) användas, snäppbar på 35-mm-skena enligt en 60715)
- CE: CE
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Exponering för störningar: Exponering för störningar
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Anmärkning: Kriterium B.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Snabba transienter (Burst): Snabba transienter (Burst)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Immunitet EN 61000-6-2
- Kopplingsspänning 30 V AC/DC
- Statusindikering LED gul (kopplingsutgång)
- Namn: Ledningsbundna störningar
- Galvanisk separering mellan ingång och utgång: Ja
- Strömförsörjning: Försörjning
- Stötström (Surge): Stötström, belastning (Surge)
- Strömförbrukning maximalt < 5 mA (vid 24 V DC)
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Isolering: Basisolering
- ISOLATIONSMÄRKSPÄNNING 50 V AC/DC
- Provningsspänning 1,5 kV AC (50 Hz, 60 s)
- Funktionalitet: Funktionalitet
- Galvanisk separering: Galvanisk separering
- Temperaturkoefficient max: < 0,01 %/K.
- Strömförbrukning < 120 mW (vid 24 V DC)
- Utgångssignal ström maximalt: 2 A.
- Typisk avvikelse från mätområdesslutvärdet: 2 %
- Konfiguration: DIP-brytare
- Signal: Spänning: Signal: Spänning
- Beskrivning av ingången: Spänningsingång för redundansövervakning
- Ingångssignal spänning: 9,6 V DC... 30 V DC
- Omkoppling: Relä: Omkoppling: Relä
- Kopplingsström maximalt 50 mA
- Utgångssignal spänning: 8,8 V DC... 29,2 VDC
- Felvisning: Röd LED
- Galvanisk separering ingång, försörjning, utlopp till kopplingsutgång IEC/en 61010: Galvanisk separering ingång, matning, utlopp till kopplingsutgång IEC/en 61010
- Signal: Spänning/ström: Signal: Spänning/ström
- Typ
MINI MCR-SL-FM-RC-NC
- Typ av produkt
Övervakningskomponent
- Ingångssignal max. (spänning)
30 V
- Mått.
(L x B x H) 101.2 x 6.2 x 93.1 mm
- Anslutning
Skruv
- Utgångssignal (spänning)
8.8 V DC ... 29.2 V DC
- Utgångssignal (ström)
2 A
- Ingångssignal (spänning)
9.6 V DC ... 30 V DC
- Innehåll
1 st
- Konfiguration
DIP-switch
- Bredd
6.2 mm
- Höjd
93.1 mm
- Längd
101.2 mm
- Max. omgivningstemperatur
65 °C
- Min. omgivningstemperatur
-20 °C
- Matningsspänning (mun.)
30 V/DC
- Försörjningspänning U(B)
9.6 V DC ... 30 V DC
- Tvärsnitt flexibelt (max.)
2.5 mm²
- Tvärsnitt styv (max.)
2.5 mm²
- Tvärsnitt flexibelt (min.)
0.2 mm²
- Tvärsnitt styv (min.)
0.2 mm²
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Övervakningskomponent 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Övervakningskomponent 1 st
Beskrivning
Fault-monitoring-modulen används för analys och meddelande av samlingsfel i Fault-Monitoring-systemet och för övervakning av försörjningsspänningar. Felmeddelande sker via en slutarkontakt. Skruvanslutning, standardkonfiguration.
