Name: Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Konstant spänningskälla 1 st
Brand: Phoenix Contact
SKU: 3562023
Availability: BackOrder

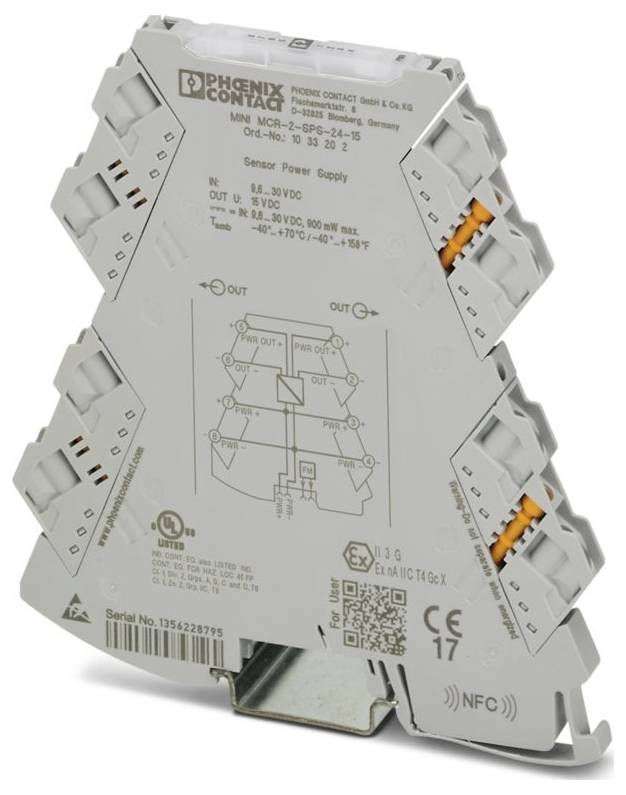

Phoenix Contact-sensorströmförsörjning med specifikationer, modell MINI MCR-2-PS-24-24-12-PT, för industriautomationsbruk.

Liknande avbildning

Typ av produkt

Konstant spänningskälla

Typ

MINI MCR-2-SPS-24-15-PT

Mått.

(L x B x H) 119.2 x 6.2 x 109.81 mm

Anslutning

Push-in-fjäderanslutning

Utgångssignal (spänning)

15 V

Datablad (PDF)

Leverans ons 21 okt.

17 Styck

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

PRODUKTFAMILJ: Mini analog Pro
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 m² (med ändhylsa);0,14 m² ... 2,5 m² (utan ändhylsa)
Ledararea AWG: 24... 12 (flexibel)
Bredd: 6,2 mm
Höjd: 109,81 mm
Djup: 119,2 mm
Färg: Grå (RAL 7042)
Materialhölje: PBT
Miljöförhållanden
Skyddsklass IP20 (ej från UL värderad)
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser GB/GB/T 3836.1;GB/T 3836.3
Anmärkning: Avvikelser kan förekomma under störningen.
Montering: Dragskenamontering
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Avisoleringslängd 10 mm
Montering: valfri position
ATEX ATEX
IECEx: IECEx
Märkning: UL 508 listed;Class i, Div. 2, GROUPS A, B, C, D T6;KLASS I, zon 2, grupp IIC T6
UL, USA / Kanada: UL, USA / Kanada
Brandskydd för rullande materiel (din en 45545-2) R22 HL 1 - HL 2
Brandskydd för spårfordon (din en 45545-2) R23: HL 1 - HL 2
Brandskydd för spårfordon (din en 45545-2) R24 HL 1 - HL 2
Försörjningsspänning 9,6 VDC ... 30 V DC (för att överbrygga matningsspänningen kan din-skenor-busskontakt (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, artikelnr 2869728) användas, snäppbar på 35-mm-skena enligt en 60715)
CE: CE
Certifikat: DNV GL TAA000021E rev. 1
Monteringsanvisning: För att brygga matningsspänningen kan användas med bärskene-busskontakt, kan snäppas på 35 mm bärskena enligt en 60715.
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Exponering för störningar: Exponering för störningar
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Immunitet EN 61000-6-2
Statusindikering: Led grön (matningsspänning)
Galvanisk separering mellan ingång och utgång: Ja
Strömförsörjning: Försörjning
Strömförbrukning typisk < : 38,2 mA (24 V);< 79,8 mA (12 V)
Kortslutningsström > 35 mA
Begränsning av användningsområdet: Begränsning av användningsområdet
EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
Utgångsström ≤ 30 mA
Isolering: Förstärkt isolering
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur B
HUMIDITY: B
Vibration: A.
EMC:A
enclosure: required protection according to the Rules shall be provided upon installation on board
Märkisolationsspänning 300 V EFF
Provningsspänning 3 kV AC (50 Hz, 60 s)
CCC / China-ex: CCC / China-ex
GB-standard GB GB-standard
Galvanisk separering: Galvanisk separering
Temperaturkoefficient max: < 0,01 %/K.
Överföringsfel maximalt: ≤ 0,4 % (från slutvärdet)
Strömförbrukning < 900 mW (9,6 V DC)
Matningsspänning 15 V.
Signal: Spänning: Signal: Spänning
Ingångssignal spänning: 9,6 V DC... 30 V DC
Ex-installation (EPL): GC;div. 2
Galvanisk separering ingång/utgång/försörjning IEC/en 61010-1: Galvanisk separering ingång/utgång/försörjning IEC/en 61010-1
Utgångssignal spänning maximalt: 15 V DC
Utgångsspänning vid kabelbrott 15 V.
Ripple: < 20 mVSS (600 Ω)

Typ: MINI MCR-2-SPS-24-15-PT

Typ av produkt: Konstant spänningskälla

Mått.: (L x B x H) 119.2 x 6.2 x 109.81 mm

Anslutning: Push-in-fjäderanslutning

Utgångssignal (spänning): 15 V

Utgångssignal (ström): ≤ 30 mA

Ingångssignal (spänning): 9.6 V DC ... 30 V DC

Innehåll: 1 st

Bredd: 6.2 mm

Höjd: 109.81 mm

Längd: 119.2 mm

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -40 °C

Matningsspänning (mun.): 30 V/DC

Försörjningspänning U(B): 9.6 V DC ... 30 V DC

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.2 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Konstant spänningskälla 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Konstant spänningskälla 1 st

Beskrivning

Konstantspänningskälla med anslutningsbar anslutningsteknik för att skapa en högprecis konstant spänning på 15 V och för försörjning av sensorer utan egen strömförsörjning. Push-in-anslutningsteknik.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
