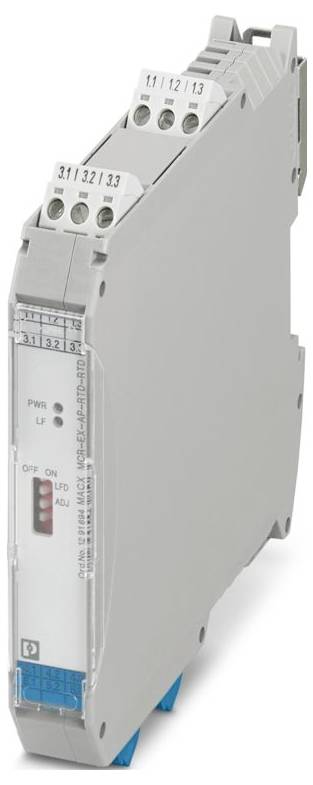

Phoenix Contact MACX MCR-EX-AP-RTD-RTD Temperaturmätomformare 1291894
EAN:
Fabrikatsnr.
Artikelnr.:
Typ
MACX MCR-EX-AP-RTD-RTD
Försörjningsspänning
24 V/DC
Mått.
(L x B x H) 113.7 x 17.5 x 112.5 mm
Anslutningstyp
Skruvmontage
Tillverkarnr.
1291894
Datablad (PDF)
Toal (4 552,00 kr / stycken)
4 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: MACX analog
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Åtdragningsmoment: 0,5 Nm... 0,6 Nm
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 14
- Bredd: 17,5 mm
- Höjd: 112,5 mm
- Djup: 113,7 mm
- Brännbarhetsklass UL 94: V0
- Material hölje pa 6.6
- Miljöförhållanden
- Kapslingsklass IP20 (klämmor);IP30 (hölje)
- Temperaturintervall (drift): -20 °C ... 70 °C (en enhet: Valfri monteringsposition);-20 °C... 60 °C (gruppmontering: Vertikal skena utan varmluft);-20 °C... 65 °C (gruppmontering: Vertikal skena med varmluft);-20 °C... 65 °C (gruppmontering: Horisontell skena utan varmluft);-20 °C... 70 °C (gruppmontering: Horisontell skena med varmluft)
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: IEC/en 60079-11
- Monteringssätt NS 35/15, NS 35/7,5
- Tillåten luftfuktighet (drift): ≤ 95 % (ingen kondensbildning)
- Avisoleringslängd: 7 mm
- Monteringsläge: Lodrätt, vågrätt
- Meddelande om drift: Inställning av 2-ledarbalansering via DIP-brytare adj
- Max. Inre induktivitet Li: Försumbara
- ATEX ATEX
- IECEx: IECEx
- Märkning: [Ex ia GA] IIC;[ex ia da] IIIC;ex Na NC [ia GA] IIC T4 GC;[ex ia Ma] I.
- Effektförlust ≤ 600 mW
- Försörjningsspänning 18 V ... 31,2 V
- Anslutningsteknik: 2-, 3-, 4-ledare
- Anmärkning om användning: Noggrannhet, typiska uppgifter i % av basmätområdet vid UN, 23 °C.
- Elektromagnetisk kompatibilitet: Testad enligt följande standarder och föreskrifter: EN 61326-1 användning inom industrin, NAMUR NE 21
- Brytspänning max. 30 V.
- Statusindikering: Led grön (matningsspänning);LED röd (ledningsfel)
- Galvanisk separering mellan ingång och utgång: Ja
- Strömförsörjning: Försörjning
- Antal kanaler: 1
- Polvändningsskydd: Ja
- Isolationsmärkspänning 375 VPP
- Provspänning 350 V (50 Hz, 60 s)
- Säkerhetsdata: Säkerhetsdata
- Max. Utgångsspänning Uo: 6,5 V.
- Max. Utgångsström IO 16,5 mA
- Max. Uteffekt Po 27 mW
- Säkerhetsteknisk maximalspänning UM 253 V AC
- Nominell ingångsspänning 24 VDC
- Galvanisk separering 3-vägs-delning
- Temperaturkoefficient typisk: ≤ 0,1 % (10 K)
- Effektförbrukning: ≤ 650 mW
- Utgångssignal ström 5 mA (nominell ström)
- Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
- Beskrivning av ingången: Egensäker
- Kopplingsström maximalt 100 mA
- Utgångssignal spänning 2 V DC (nominell spänning)
- Ex-installation (EPL): GC
- Galvanisk separering ingång/utgång IEC/en 60079-11: Galvanisk separering ingång/utgång IEC/en 60079-11
- Ex i-strömkretsar (EPL): GA;DA;Ma
- Max. Den inre kapaciteten CI: Försumbar
- Max. Tillåtet totalt ledningsmotstånd: ≤ 50 Ω (per tråd, 2-ledar-koppling);≤ 100 Ω (per tråd, 3-, 4-ledar-koppling)
- Mätning: Mätning
- Signalöverföringsprestation: In = Out
- Galvanisk separering ingång/försörjning IEC/en 60079-11: Galvanisk separering ingång/försörjning IEC/en 60079-11
- Galvanisk separering ingång/felrapporteringsutgång IEC/en 60079-11: Galvanisk separering ingång/felrapporteringsutgång IEC/en 60079-11
- Galvanisk separering ingång/konfigurationsgränssnitt IEC/en 60079-11: Galvanisk separering ingång/konfigurationsgränssnitt IEC/en 60079-11
- Galvanisk separering utgång 1 / utgång 2: Galvanisk separering utgång 1 / utgång 2
- Galvanisk separering utgång/försörjning: Galvanisk separering utgång/försörjning
- Galvanisk separering utgång/konfigurationsgränssnitt: Galvanisk separering utgång/konfigurationsgränssnitt
- Galvanisk separering utgång/försörjning/felmeddelandeutgång: Galvanisk separering utgång/försörjning/felrapporteringsutgång
- Användbara sensotryper (RTD): PT 100
- Resistansområde linjärt: 18 Ω... 391 Ω (PT 100)
- Analog: Motståndstermometer: Analog: Motståndstermometer
- Utgångssignal motstånd: 400 Ω
- Utgångssignal resistansområde: 18 Ω... 391 Ω (PT 100)
- Insvängningstid: < 10 ms (10 % ... 90 %, multiplexer-drift)
- < Inställningsområde: 1 s (ingång/utgång)
- Sensor-matningsström: 200 µA ... 5 mA
- Rapportera: Felrapporteringsutgång: Rapportera: Felrapporteringsutgång
- IIa (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 900 MH / 1000 µF
- IIB/IIIC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 450 MH / 570 µF
- IIC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 120 MH / 25 µF
- I (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 1000 MH / 1000 µF
- IIB/IIIC (blandad krets): Max. yttre induktivitet Lo / max yttre kapacitet Co: 100 MH / 5,3 µF, 20 MH / 6,9 µF, 2 MH / 11 µF, 0,5 MH / 15 µF
- IIC (blandad krets): Max. extern induktans Lo / max. yttre kapacitet Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF
- Typ
MACX MCR-EX-AP-RTD-RTD
- Försörjningsspänning
24 V/DC
- Mått.
(L x B x H) 113.7 x 17.5 x 112.5 mm
- Anslutningstyp
Skruvmontage
- Tillverkarnr.
1291894
- Bredd
17.5 mm
- Höjd
112.5 mm
- Längd
113.7 mm
- Max. omgivningstemperatur
70 °C
- Min. omgivningstemperatur
-20 °C
- Vikt
0.2029 kg
- UKCA
Ja
- Typ av produkt
Temperaturmätomformare
Dokument & nedladdningar
Datablad
Datablad 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Temperaturmätomformare 1291894
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Temperaturmätomformare 1291894
Beskrivning
Ex i-motståndssdelare för egensäker drift av PT 100-motståndstermometrar i 2-, 3- eller 4-ledarteknik och motståndsgivare. Värdena vid ex i-ingången mäts i 1:1 vid non ex i-utgången. Antal kanaler: 1, standardkonfiguration, 3-vägs-separering, skruvanslutning
