Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturmätomformare 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

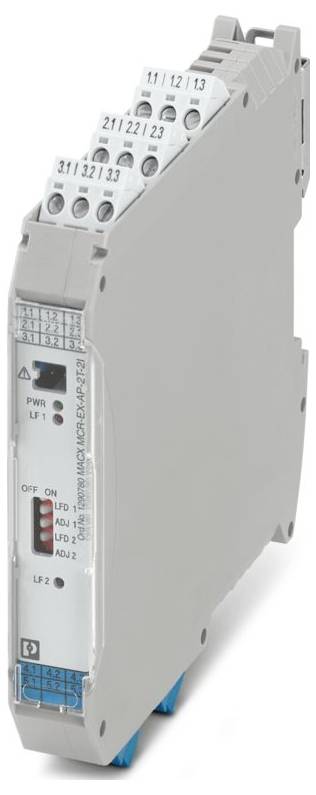

En grå industriell elektronisk enhet med märkta terminalanslutningar, indikatorer och en vippströmbrytare på sidan.

Liknande avbildning

Typ

MACX MCR-EX-AP-2T-2I

Försörjningsspänning

24 V/DC

Mått.

(L x B x H) 113.7 x 17.5 x 112.5 mm

Anslutningstyp

Skruvanslutning;4-polig stickkontakt

Tillverkarnr.

1290780

Datablad (PDF)

Utgått

Toal (6 632,00 kr / stycken)

6 632,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: MACX analog
Anslutning: 4-poligt uttag
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 17,5 mm
Höjd: 112,5 mm
Djup: 113,7 mm
Brännbarhetsklass UL 94: V0
Material hölje pa 6.6
Miljöförhållanden
Kapslingsklass IP20 (klämmor);IP30 (hölje)
Temperaturintervall (drift): -20 °C ... 70 °C (en enhet: Valfri monteringsposition);-20 °C... 40 °C (gruppmontering: Vertikal skena utan varmluft);-20 °C... 60 °C (gruppmontering: Vertikal skena med varmluft);-20 °C... 50 °C (gruppmontering: Horisontell skena utan varmluft);-20 °C... 70 °C (gruppmontering: Horisontell skena med varmluft)
Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: IEC/en 60079-11
Obs! För användning av alla funktioner och diagnoser
Monteringssätt NS 35/15, NS 35/7,5
Tillåten luftfuktighet (drift): ≤ 95 % (ingen kondensbildning)
Avisoleringslängd: 7 mm
Monteringsläge: Lodrätt, vågrätt
Meddelande om drift: Inställning av 2-ledarbalansering via DIP-brytare adj
Max. Inre induktivitet Li: Försumbara
ATEX ATEX
IECEx: IECEx
Märkning: [Ex ia GA] IIC;[ex ia da] IIIC;ex Na NC [ia GA] IIC T4 GC;[ex ia Ma] I.
Effektförlust: ≤ 1,9 W.
Försörjningsspänning 18 V ... 31,2 V
Anslutningsteknik: 3 ledare
Obs! För användning: Ingångsstorlekarna kan ställas in via parametreringsprogramvaran ISpac Wizard eller DIP-brytare.
Elektromagnetisk kompatibilitet: Testad enligt följande standarder och föreskrifter: EN 61326-1 användning inom industrin, NAMUR NE 21
Brytspänning max. 30 V.
Statusindikering: Led grön (matningsspänning);LED röd (ledningsfel)
Utseende: Konfigurationsgränssnitt
Galvanisk separering mellan ingång och utgång: Ja
Strömförsörjning: Försörjning
Antal kanaler: 2
Polvändningsskydd: Ja
Isolationsmärkspänning 375 VPP
Provspänning 350 V (50 Hz, 60 s)
Säkerhetsdata: Säkerhetsdata
Max. Utgångsspänning Uo: 6,5 V.
Max. Utgångsström IO 19,7 mA
Max. Uteffekt Po: 32 mW (linjär kurva)
Säkerhetsteknisk maximalspänning UM 253 V AC
Funktionalitet: Funktionalitet
Nominell ingångsspänning 24 VDC
Galvanisk separering 5-vägs-delning
Temperaturkoefficient typisk: ≤ 0,1 % (10 K)
Utförande RS-232-C.
Effektförbrukning: ≤ 1,9 W
Utgångssignal ström: 0 mA... 20 mA (konfigurerbar);4 mA... 20 mA (konfigurerbar);0 mA... 21 mA (funktionsområde)
Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
Konfiguration: Programvara
Beskrivning av ingången: Potentiometer
Kopplingsström maximalt 100 mA
Ex-installation (EPL): GC
Galvanisk separering ingång/utgång IEC/en 60079-11: Galvanisk separering ingång/utgång IEC/en 60079-11
Ex i-strömkretsar (EPL): GA;DA;Ma
Max. Den inre kapaciteten CI: Försumbar
Max. Totalt tillåtet ledningsmotstånd: ≤ 1000 Ω (per tråd)
Mätning: Mätning
Galvanisk separering ingång/försörjning IEC/en 60079-11: Galvanisk separering ingång/försörjning IEC/en 60079-11
Galvanisk separering ingång/felrapporteringsutgång IEC/en 60079-11: Galvanisk separering ingång/felrapporteringsutgång IEC/en 60079-11
Galvanisk separering ingång/konfigurationsgränssnitt IEC/en 60079-11: Galvanisk separering ingång/konfigurationsgränssnitt IEC/en 60079-11
Galvanisk separering utgång 1 / utgång 2: Galvanisk separering utgång 1 / utgång 2
Galvanisk separering utgång/försörjning: Galvanisk separering utgång/försörjning
Galvanisk separering utgång/konfigurationsgränssnitt: Galvanisk separering utgång/konfigurationsgränssnitt
Galvanisk separering utgång/försörjning/felmeddelandeutgång: Galvanisk separering utgång/försörjning/felrapporteringsutgång
Användbara sensotryper (RTD): PT 100 , PT 250 , PT 500, PT 1000 , PT 2000. ni 100, ni 500, ni 1000, M50, M53, M100
Resistansområde linjärt: 50 Ω... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (med parallell 10 kΩ shunt, ingen övervakning av trådbrott)
Rapportera: Felrapporteringsutgång: Rapportera: Felrapporteringsutgång
IIa (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 700 MH / 1000 µF
IIC (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 90 MH / 25 µF
I (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 700 MH / 1000 µF
Temperaturmätområde: -200 °C ... 1800 °C (område beroende på Sensortyp)
Mätområdesnivå temperatur: ≥ 36 K (område beroende på Sensortyp)
ANVÄNDBARA SENSOTRYPER (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Ström: Signal: Ström
Belastning: 0 Ω... 600 Ω (per kanal)
IIB (enkel strömkrets): Max. yttre induktivitet Lo / max. yttre kapacitet Co: 330 MH / 570 µF
Programvara: Ispac Wizard 9199

Typ: MACX MCR-EX-AP-2T-2I

Försörjningsspänning: 24 V/DC

Mått.: (L x B x H) 113.7 x 17.5 x 112.5 mm

Anslutningstyp: Skruvanslutning;4-polig stickkontakt

Tillverkarnr.: 1290780

Bredd: 17.5 mm

Höjd: 112.5 mm

Längd: 113.7 mm

Vikt: 0.2286 kg

UKCA: Ja

Typ av produkt: Temperaturmätomformare

Dokument & nedladdningar

Datablad

Datablad 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturmätomformare 1290780

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturmätomformare 1290780

Beskrivning

Ex i-temperaturmätomformare, ex i-ingångssignaler från motståndstermometrar i 2-, 3- eller 4-ledarteknik, termoelement och mV-källor in aktiva 0 mA / 4 mA ... 20 mA non ex i-signaler omformade. Antal kanaler: 2, standardkonfiguration, 5-vägs-separering, skruvanslutning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
