Name: Phoenix Contact FA MCR-HT-TS-I-OLP Temperaturmätomformare 1105515
Brand: Phoenix Contact
SKU: 3564080
Availability: SoldOut

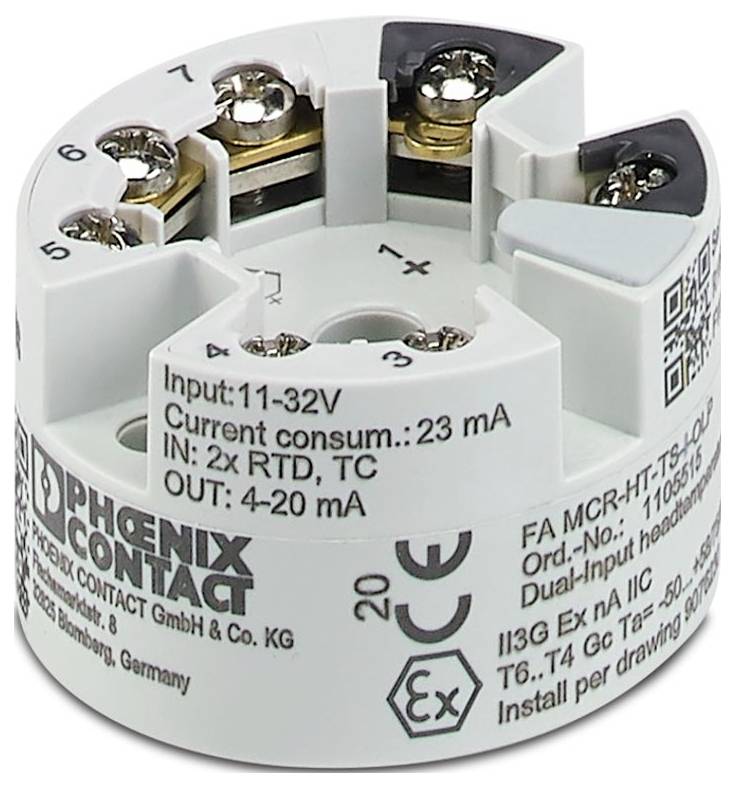

Phoenix Contact FA MCR-HT-TS-I-OLP Temperaturmätomformare 1105515-0

Liknande avbildning

Typ

FA MCR-HT-TS-I-OLP

Försörjningsspänning

11 V DC ... 42 V DC V/DC

Anslutningstyp

Skruvmontage

Drifttemperatur

-40 °C (min)

Min. drifttemperatur

-40 °C

Datablad (PDF)

Utgått

Toal (4 712,00 kr / stycken)

4 712,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Field analog
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,35 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Miljöförhållanden
Kapslingsklass IP00 (vid montering i fälthölje IP66/67, NEMA 4X)
Temperaturintervall (drift): -40 °C ... 85 °C;-40 °C... 70 °C (SIL aktiv)
Omgivningstemperatur (lagring/transport): -50 °C ... 100 °C
Höjd: ≤ 4000 m (över havet)
Monteringssätt: Montering;dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (kondensation tillåten)
Avisoleringslängd: 8 mm
ATEX ATEX
Överföringshastighet 1200 Baud
Märkning: 3
UL, USA / Kanada: UL, USA / Kanada
Försörjningsspänning: Matning utan extern strömförsörjning behövs;11 V DC... 42 V DC (STANDARD);11 V DC ... 32 V DC (SIL AKTIV)
CE: CE
CERTIFIKAT DNV GL TAA00002GX
Ingångsspänningsområde: -20 mV... 100 mV (minsta mätområde 5 mV )
Monteringsanvisning: Montering i anslutningshuvud B enligt din en 50446
Klimatklass C1
CSA
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Protokoll som stöds: HÅRD
Galvanisk separering mellan ingång och utgång: Ja
Strömförsörjning: Försörjning
Antal kanaler: 2
Tillkopplingsfördröjning: Reine 10 s (HART); Reine 28 s (mätvärde)
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: B
Vibration: B
EMC:B
Enclosure: C
Provningsspänning 2 kV AC (50 Hz, 60 s)
Funktionalitet: Funktionalitet
FM
Datakommunikation (bypass): Datakommunikation (bypass)
Utgångssignal ström: 4 mA... 20 mA (HART);20 mA... 4 mA (HART)
Utgångssignal ström maximalt: 23 mA
Konfiguration: Programvara;HART
Antal ingångar: 2
Ex-installation (EPL): GC;div. 2
Säkerhetsintegritetsnivå (SIL, IEC 61508): Säkerhetsintegritetsnivå (SIL, IEC 61508)
Mätning: Mätning
Användbara sensotryper (RTD): PT-, ni-, Cu-sensorer: 2-, 3-, 4-ledare
Resistansområde linjärt: 10 Ω... 2000 Ω (minsta mätspann: 10 Ω)
Temperaturmätområde: -250 °C ... 2500 °C (område beroende på Sensortyp);-200 °C... 850 °C (PT 100)
Mätområdesperiod temperatur > : 10 K (RTD);> 50 K (TC)
ANVÄNDBARA SENSOTRYPER (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Ström: Signal: Ström
BÜRDE: (UB - 11 V) / 0,023 A.
Stegsvar (0–99 %): 0,8 s (TC)
Galvanisk separering ingång/utgång: Galvanisk separering ingång/utgång
Hård-kodning: FSK ± 0,5 mA
HART-version 7
Nätfrekvensfilter 50/60 Hz
Kommunikationsmotstånd: ≥ 250 Ω
Systematisk Capability: Systematic Capability

Typ: FA MCR-HT-TS-I-OLP

Försörjningsspänning: 11 V DC ... 42 V DC V/DC

Anslutningstyp: Skruvmontage

Drifttemperatur: -40 °C (min)

Min. drifttemperatur: -40 °C

Tillverkarnr.: 1105515

Max. omgivningstemperatur: 85 °C

Min. omgivningstemperatur: -40 °C

Vikt: 0.1887 kg

UKCA: Ja

Typ av produkt: Temperaturmätomformare

Dokument & nedladdningar

Datablad

Datablad 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Temperaturmätomformare 1105515

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Temperaturmätomformare 1105515

Beskrivning

Utgångslingspästare huvudtransmitter för överföring av upp till 2 sensorsignaler från RTD- och TC-sensorer samt från resistans- och spänningsutgångar över 4 mA ... 20 mA. HÅRD, standardkonfiguration, Safety Integrity Level (SIL, IEC 61508): 2, Systematic Capability: 3, skruvanslutning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
