Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstartare 24 V/DC Nominell ström 2.4 A | Conrad Electronic | Conrad SE

Conrad
För att söka efter produkten anger du ett sökord, ett artikelnummer, ett EAN-nummer eller SKU-nummer.
Mitt konto

Logga in, registrera dig
Varukorgen

Aktuella kampanjer » Aktuella kampanjer »
Om Conrad

Egna varumärken
Tjänster

Utvalda tjänster
Inköp

Allt för dina inköp

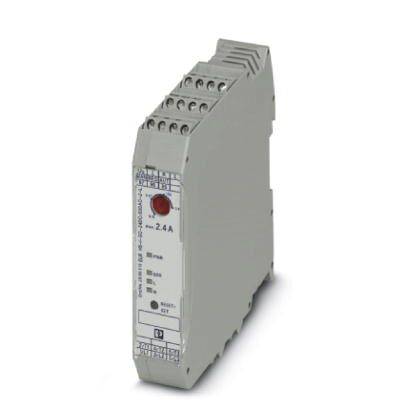

Elektronisk apparat med grått hölje och röda knappar, sannolikt ett strömövervakningsrelä. Till vänster syns anslutningsklämmor.

Elektronisk apparat med grått hölje och röda knappar, sannolikt ett strömövervakningsrelä. Till vänster syns anslutningsklämmor.

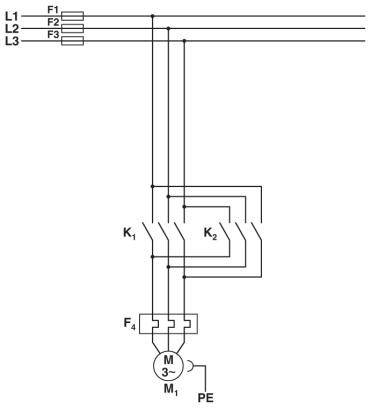

Skyddskoppling för elmotor: Strömkällor L1, L2, L3 anslutna till kontaktorer K1, K2; Motor M sammankopplad via säkringar F1-F4.

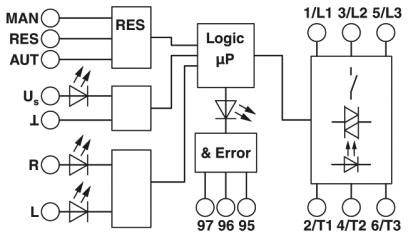

Diagrammet visar en elektronisk krets med komponenter som logik-μP, LED-indikatorer för fel samt flera ingångar och utgångar.

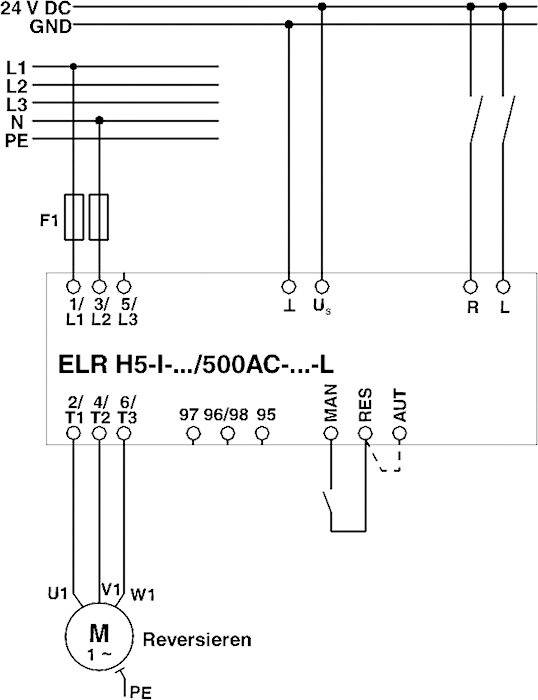

Kopplingsschema för motorstyrning med komponenter: Säkring (F1), Relä (ELR H5), Motor (M), med anslutningar och styrningsalternativ (MAN, RES, AUT).

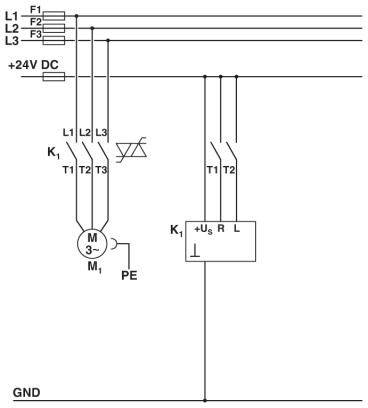

Kopplingsschema för en elektrisk anläggning: visar kabeldragning och komponenter som omkopplare, motor (M1) och säkringar (F1, F2, F3) med +24V DC.

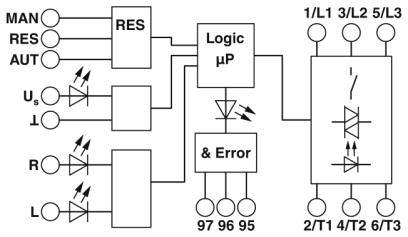

Principschema för en logisk styrenhet med mikroprocessor och felindikator, ingångar för manuell styrning och automatiserat läge.

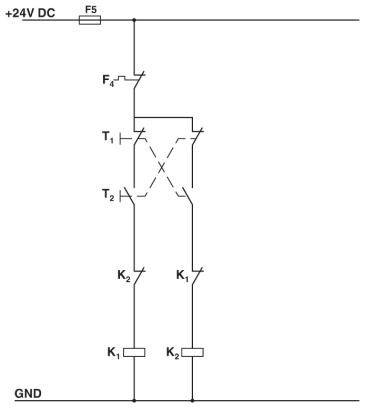

'Kopplingsschema med 24V DC, säkringar F5, F4 och transistorer T1, T2. Två switchar K1, K2 i parallellkoppling leder till GND.'

Kopplingsschema för en elmotor med två kontaktorer (K1, K2) och fyra säkringar (F1-F4). Anslutningar till L1, L2, L3 och jordning (PE).

1/8

Liknande avbildning

Phoenix Contact

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Dragskenamontering
Kapslingsklass: IP20
Avisoleringslängd 8 mm
Max. Höjd< 2000 m.
Nätfrekvens 50/60 Hz
STYRSPÄNNINGSINTERVALL: 19.2 V/DC - 30 V/DC
Märkströmmatningsström 40 mA
Utseende ingång: Styringång höger/vänster
Effektförlust 1.1 W – 3.3 W.
Visning av driftspänning: Lysdiod grön
Statusindikering LED gul
Felvisning: Röd LED
Utnämnande anslutning: Styrkrets
Skruvgänga M3
Typ av motorstarter: Vändstartare
Ledararea: 0.2 m² - 2.5 mm²
Ledararea AWG 24 - 14
Åtdragningsmoment 0.5 Nm - 0.6 Nm
Märkstötspänning 6 kV
Isolationsmärkspänning: 500 V

Motorspänning: 550 V/AC

Typ av produkt: Motorstartare

Anslutningsström: 2.4 A

Driftspänning (specifikationer): 42 V - 550 V AC

Nominell spänning: 24 V/DC

Arbetsfaser: 3

Tillverkarnr.: 2905513

Nominell ström: 2.4 A

Nominell ström - avrundad: 2.4 A

Typ: ELR H5-I-SC-24DC/500AC-2-L

Mått.: (B x H x D) 22.5 x 107 x 114 mm

Anslutning: Skruv

Bredd: 22.5 mm

Höjd: 107 mm

Djup: 114 mm

Max. temperatur: +70 °C

Min. temperatur: -25 °C

: 22.5

: 107 mm

: 114 mm

: 0

: 0

: 0.18-2.4 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstartare 24 V/DC Nominell ström 2.4 A

Datablad 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstartare 24 V/DC Nominell ström 2.4 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstartare 24 V/DC Nominell ström 2.4 A

Beskrivning

Hybrid-motorstartare för reversering av 3~ AC-motorer upp till 550 V AC, med 24 V DC-ingång, 2,4 A utgångsström, Class 10 utlösningskarakteristik, med begränsad överbelastningsfunktion utan symmetriövervakning och fasbortfallskontroll, samt ingen underlastavkänning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Hybrid-motorstartare för reversering av 3~ AC-motorer upp till 550 V AC, med 24 V DC-ingång, 2,4 A utgångsström, Class 10 utlösningskarakteristik, med begränsad överbelastningsfunktion utan symmetriövervakning och fasbortfallskontroll, samt ingen underlastavkänning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
