Liknande avbildning

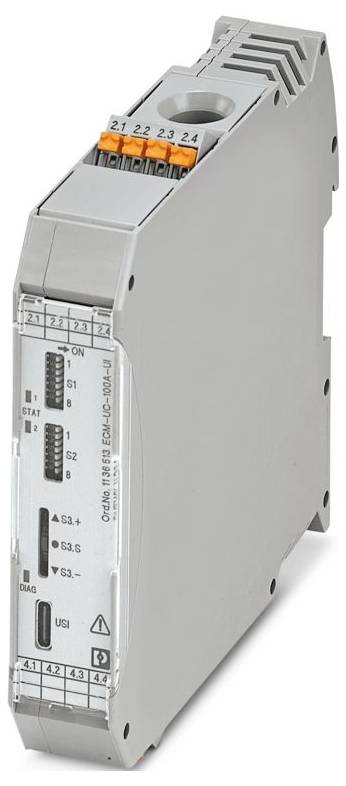

Phoenix Contact ECM-UC-100A-UI Ström- & spänningsomformare
EAN:
Fabrikatsnr.
Artikelnr.:
Mått.
(L x B) 113.8 mm x 22.6 mm
Typ
ECM-UC-100A-UI
Anslutning
Push-in-fjäderanslutning
Bredd
22.6 mm
Längd
113.8 mm
Datablad (PDF)
Toal (3 832,00 kr / stycken)
3 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 25 mm²...
- Ledararea AWG 3
- Bredd: 22,6 mm
- Höjd: 106,7 mm
- Djup: 113,8 mm
- Färg: Grå (RAL 7042)
- Brännbarhetsklass UL 94: V0 (hölje)
- Materialhölje: Pa 6.6-FR
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 60 °C;-40 °F... 140 °F
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 4000 m
- Standarder/bestämmelser: IEC/en 61131-2 (typ 3)
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori III (300 V)
- Föroreningsgrad: 2
- Tillåten luftfuktighet (drift): ≤ 95 % (icke-kondenserande)
- Avisoleringslängd 10 mm
- Monteringsläge: Vertikalt eller horisontellt
- Märkning: IND. kont. EQ E238705-E196811
- UL, USA / Kanada: UL, USA / Kanada
- Diameter: 11 mm
- Försörjningsspänning 9,6 VDC ... 30 V DC
- CE: CE
- Artikelmått: Artikelmått
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Exponering för störningar: Exponering för störningar
- Immunitet EN 61000-6-2
- Ingångsström: 0 A AC... 100 A AC; -100 A DC ... 100 ADC
- Utnämnande: WBM: Standardadress, USB-C-gränssnitt
- Djup (apparatdjup (bärskenemontering) 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
- Strömförsörjning: Försörjning
- Isolering: Säker separering enligt IEC/en 61010-1
- Isolationsmärkspänning 300 V AC (mot jord)
- Provningsspänning 2 kV AC (50 Hz, 60 s)
- Belastning/utgång strömutgång < 500 Ω
- Nominell ingångsspänning 24 VDC
- Överströmskapacitet: 2 X IN (kontinuerligt), beroende på den genomgående ledaren
- Temperaturkoefficient max: < 0,02 %/K.
- Språngssvar (10–90 %): 200 ms (AC/DC);20 ms (DC)
- Överföringsfel maximalt: 0,5 % (från nominellt värdeområde)
- EFFEKTFÖRBRUKNING ≤ 2 W (30 V DC)
- Ingångssignal ström: 2 mA... 15 mA
- Utgångssignal ström: 0 mA... 20 mA;4 mA... 20 mA;20 mA... 0 mA;20 mA... 4 mA
- Frekvensmätområde 0 Hz;10 Hz... 100 Hz; 10 Hz 200 Hz; 10 Hz 500 Hz; 10 Hz 1000 Hz
- Ingångssignal spänning: 0 V DC... 30 V DC
- Utgångssignal spänning: 0 V... 10 V; 0 V ... 5 V; 1 V 5 V; 2 V 10 V; -10 V... 10 V; -5 V 5 V; 10 V -10 V;5 V... -5 V; 10 V 0 V; 5 V 0 V
- Signal: Spänning/ström: Signal: Spänning/ström
- MÄTOMRÅDE 0 A AC/DC... 50 A AC/DC; 0 A AC/DC... 100 A AC/DC
- Mätning: Mätning
- Galvanisk separering utgång/försörjning: Galvanisk separering utgång/försörjning
- Galvanisk separering ingång/utgång: Galvanisk separering ingång/utgång
- Nominell spänning: 12 V DC... 24 V DC -20 % ... +25 %
- Signal: Digital: Signal: digital
- Galvanisk separering IEC 61010-2-030: Galvanisk separering IEC 61010-2-030
- Mätkategori: III (300 V)
- Galvanisk separering ingång/försörjning: Galvanisk separering ingång/försörjning
- Inställningsområde ingångsström minimum: 0 A AC/DC... 9,4 A AC/DC; 0 A AC/DC... 18,8 A AC/DC
- Inställningsområde ingångsström maximalt: 0 A AC/DC... 62,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 125 A AC/DC (DIN/EN 61010-1);-125 A DC ... 125 A DC (DIN/EN 61010-1)
- Stötström: Max. 20 x I (1 s), beroende på den genomgående ledaren
- Kurvform: Lik-, växel- eller förvrängda strömmar
- Rund ledare: Rund ledare
- WBM: WBM
- IP-adress: 192.168.128.1
- Signal: Digital: Signal: digital
- Bürde/utgångsbelastning spänningsutgång > : 10 kΩ
- Mått.
(L x B) 113.8 mm x 22.6 mm
- Typ
ECM-UC-100A-UI
- Anslutning
Push-in-fjäderanslutning
- Bredd
22.6 mm
- Längd
113.8 mm
- Försörjningsspänning
24 V/DC
- Tvärsnitt flexibelt (max.)
2.5 mm²
- Tvärsnitt styv (max.)
2.5 mm²
- Tvärsnitt flexibelt (min.)
0.2 mm²
- Tvärsnitt styv (min.)
0.2 mm²
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565044 Phoenix Contact ECM-UC-100A-UI Ström- & spänningsomformare
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565044 Phoenix Contact ECM-UC-100A-UI Ström- & spänningsomformare
Beskrivning
Strömmätomvandlare för mätning av AC, DC och distade strömmar. Går att konfigurera via USB-C-gränssnitt via webbserver (utan 24 V DC). Mätområde, ström: 0 A... 125 A. Standardkonfiguration, push-in-anslutning
