Name: Phoenix Contact 2909577 DIN-skena nätaggregat 24 V 3.8 A 90 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141030
Availability: BackOrder

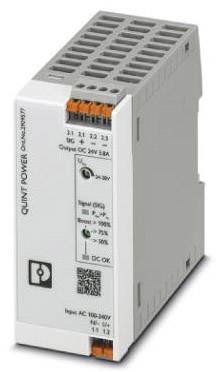

Industriellt nätaggregat med grått hölje, produktnamn 'QUINT POWER', anger ingångsspänning AC 100-240V och utgång DC 24V 1.3A.

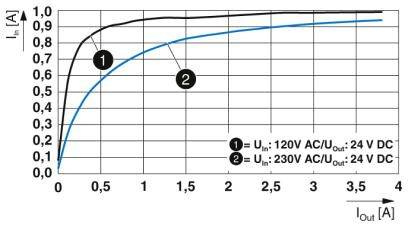

Diagram visar ingående ström (I_in) mot utgående ström (I_out) för 120V AC och 230V AC med 24V DC, två kurvor, nummer 1 och 2, stigande trender.

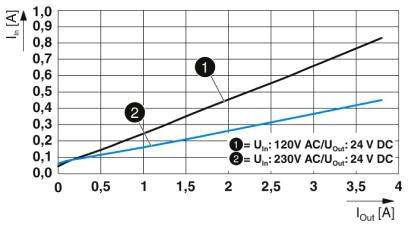

Diagram: Strömintag (I_in i A) motsvarar strömutgång (I_out i A) vid två spänningar. Linje 1: 120V AC/24V DC; Linje 2: 230V AC/24V DC.

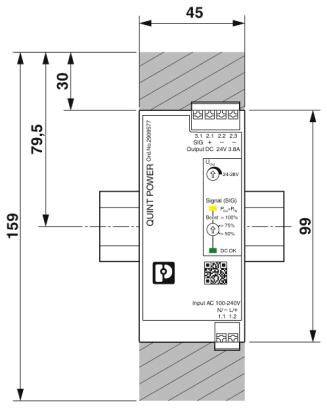

En elektrisk enhet med beteckningen 'QUINT POWER', avbildad med dimensioner. Indikatorer för signaler och detaljer om in- och utgångar är synliga.

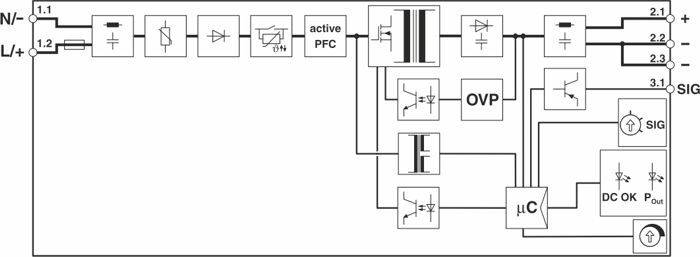

Kopplingsschema för en strömkrets med aktiv effektfaktorskorrigering (PFC), överspänningsskydd (OVP) och mikrokontroller (µC), visar signal- och likströmsutgångar.

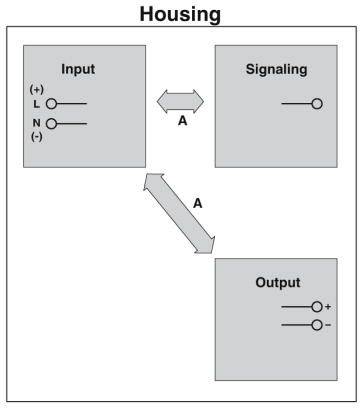

Diagram över en teknikbox med tre avsnitt: Ingång (Input), Signalbehandling (Signaling) och Utgång (Output), samtliga sammankopplade med pilar.

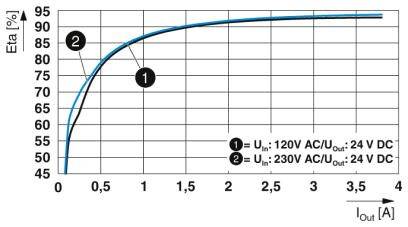

Diagram visar effektivitetskurvor för en strömförsörjningsenhet. Linje 1: Ingång 120V AC, utgång 24V DC. Linje 2: Ingång 230V AC, utgång 24V DC. Effektiviteten ökar med lastström.

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 30 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 1 A (100 VAC), 0.83 A (120 VAC), 0.46 A (230 VAC), 0.44 A (240 VAC)
Nominell effektförbrukning 104 VA

Utförande: Skenmontering

Ingångsspänning (nominell): AC 100 V - 240 V; DC 140 V - 300 V

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 3.8 A

Utgångsström (max.) - avrundad: 3.8 A

: 90 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V

Anslutning: Push-In-klämma

Mått.: (L x B x H) 90 x 45 x 106 mm

Vikt: 0.296 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2909577

Innehåll: 1 st

MTBF: 1272000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Bredd: 45 mm

Höjd: 106 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/3.8/PT

Verkningsgrad: 93.7 %

UKCA: Ja
