Name: Phoenix Contact 2909576 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141050
Availability: BackOrder

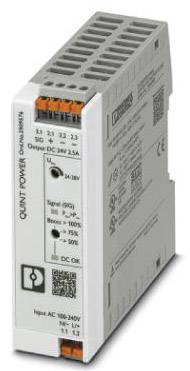

Elektronisk komponent 'QUINT POWER', ett nätaggregat från Phoenix Contact, visar ingångar och utgångar till vänster och tekniska specifikationer till höger.

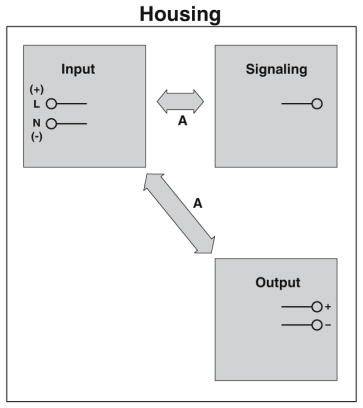

Kopplingsschema med tre komponenter: 'Input' med L, N, (-), 'Signaling' med en punkt, och 'Output' med +, -. Två pilar visar anslutningar.

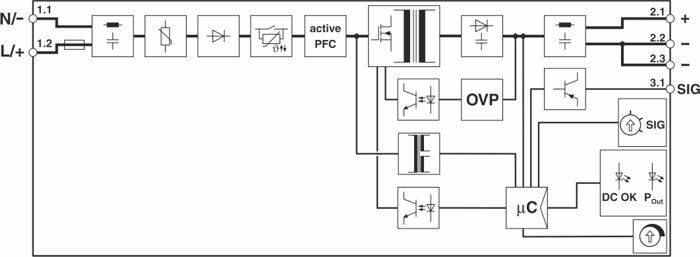

Principschema för ett nätaggregat med aktiv effektfakorkorrigering (PFC), överspänningsskydd (OVP) och mikrokontroller (µC).

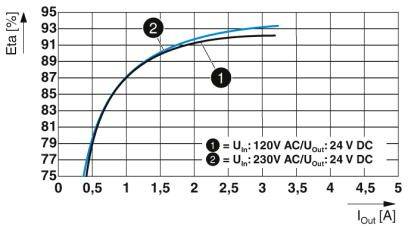

Diagram visar verkningsgraden för en nätadapter. X-axel: Utgångsström 'I_out [A]'. Y-axel: Verkningsgrad 'Eta [%]'. Två kurvor, 1: U_in 120V, 2: U_in 230V.

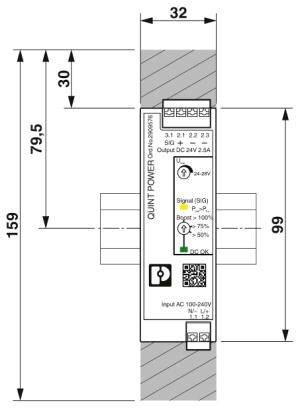

Ett switchat nätaggregatsmodul med dimensionerna 32 x 159 mm, ingång AC 100-240V, utgång DC 24V 2,5A, monterad i hölje.

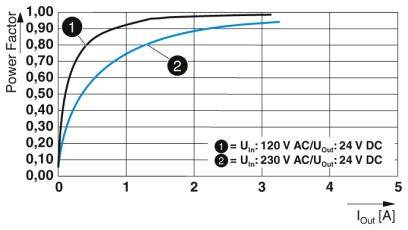

Diagram som visar effektfaktorn beroende på utgångsström (Iout i A). Jämförelse mellan 120V (linje 1) och 230V (linje 2) ingångsspänning.

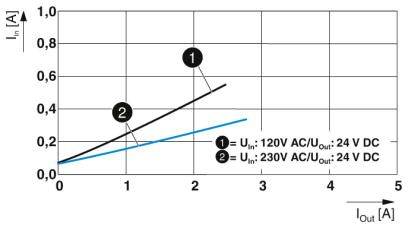

Diagram visar två linjeförlopp på ett I-in mot I-ut diagram. Linje 1: 120V AC, Linje 2: 230V AC, båda vid 24V DC utgång.

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 30 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 0.85 A (100 VAC), 0.7 A (120 VAC), 0.39 A (230 VAC), 0.37 A (240 VAC)
Nominell effektförbrukning 71 VA

Utförande: Skenmontering

Ingångsspänning (nominell): AC 100-240V

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 2.5 A

Utgångsström (max.) - avrundad: 2.5 A

: 60 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V

Anslutning: Push-In-klämma

Mått.: (L x B x H) 90 x 32 x 106 mm

Vikt: 0.244 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2909576

Innehåll: 1 st

MTBF: 1347000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Bredd: 32 mm

Höjd: 106 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/2.5/PT

Verkningsgrad: 92.6 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2320911 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2209722

Leverans tors 22 okt.

Conrad Electronic

240 W

Pluggbar skruvanslutning

264 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2902646 DIN-skena nätaggregat 10 A 50 W Innehåll 1 st

Artikelnr.:2225461

Leverans tors 22 okt.

Conrad Electronic

50 W

Skruv

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact 2902994 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2225477

Leverans tors 22 okt.

Conrad Electronic

90 W

Skruv

264 V/AC

24 V

24 V/DC

Fast spänning

100-240 V/AC

3.75 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

Leverans tors 22 okt.

Conrad Electronic

60 W

Skruv

264 V/AC

48 V

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Phoenix Contact 2903002 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 15 V 6.67 A 100 W Innehåll 1 st

Artikelnr.:2141057

Leverans tors 22 okt.

Conrad Electronic

100 W

Skruv

264 V/AC

15 V

15 V/DC

Fast spänning

100-240 V/AC

6.67 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact 2903144 DIN-skena nätaggregat 24 V 5 A 120 W Innehåll 1 st

Artikelnr.:2225478

Leverans tors 22 okt.

Conrad Electronic

120 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Phoenix Contact 2903145 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2225479

Leverans tors 22 okt.

Conrad Electronic

240 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

10 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Phoenix Contact 2903147 DIN-skena nätaggregat 24 V 3 A 72 W Innehåll 1 st

Artikelnr.:2225480

Leverans tors 22 okt.

Conrad Electronic

72 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

3 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact 2903156 DIN-skena nätaggregat 40 A 960 W Innehåll 1 st

Artikelnr.:2225481

Leverans tors 22 okt.

Conrad Electronic

960 W

Push-In-klämma

500 V/AC

24 V/DC

Justerbar

400 - 500 V/AC

40 A

400 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Phoenix Contact 2903157 DIN-skena nätaggregat 12 V 5 A 60 W Innehåll 1 st

Artikelnr.:2225482

Leverans tors 22 okt.

Conrad Electronic

60 W

Push-In-klämma

240 V/AC

12 V

12 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2141050 Phoenix Contact 2909576 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141050 Phoenix Contact 2909576 DIN-skena nätaggregat 24 V 2.5 A 60 W Innehåll 1 st

Beskrivning

Starta svårare laster med dynamisk Boost. Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Sparar utrymme i kopplingsskåpet genom smal och platt konstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
