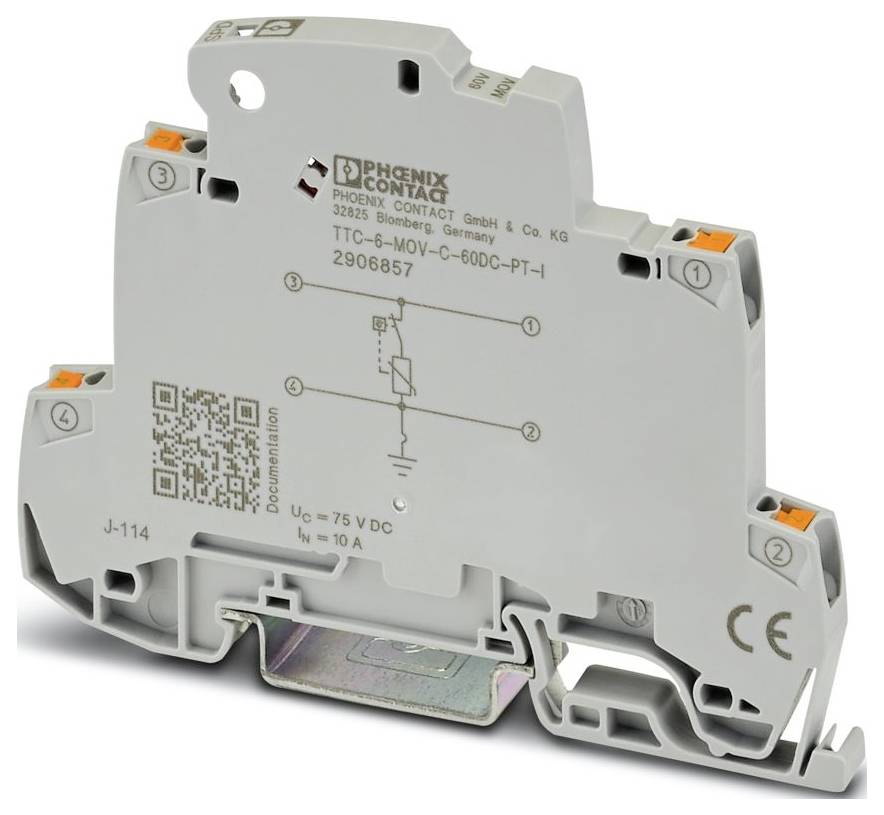

Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Överspänningsskyddsenhet 2 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
38 Styck
Antal
Toal (191,20 kr / stycken)
191,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: TERMITRAB complete
- IEC-KONTROLLKLASS C1;C2;C3
- Konstruktion: Bärskenemodul i ett stycke
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN 60 V DC
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 4 mm²
- Ledararea AWG: 24... 12
- Bredd: 6,2 mm
- Höjd: 92 mm
- Djup: 69,5 mm (inkl. bärskena 7,5 mm)
- Färg: Grå (RAL 7042)
- Brännbarhetsklass UL 94: V-0
- Materialhölje: PBT
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Ja
- Verkningsriktning: Line-Earth Ground
- Högsta kontinuerliga spänning UC: 75 V DC;53 V AC
- Märkström 10 A (60 °C)
- Driftaktiv ström IC för UC: ≤ 100 µA
- Skyddsledarström IPE: ≤ 100 µA
- Skyddsnivå Up (ledar-jord): ≤ 200 V (C1 - 600 A);≤ 270 V (C2 - 4 kV);≤ 190 V (C3 - 25 A);≤ 200 V (C3 - 35 A)
- Kapacitet (ledar-jord) 5 nf
- Motstånd per bana: ≤ 100 mΩ
- Stötströmhållfasthet (ledar-jord): C1 - 600 A;C2 - 2 kA;C3 - 35 A.
- Miljöförhållanden
- Kapslingsklass IP20 (med ändlock)
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 4000 m (amsl)
- Standarder/bestämmelser: EN 61643-21
- Obs: 2001 + A1:2009 + A2:2013
- Monteringssätt: Bärskena 35 mm
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Isoleringsmaterial PBT
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Märkavledningsström i (8/20) µs (ledar-jord): 2 kA
- Svarstid ta (jord): ≤ 25 ns
- Inlänkningsdämpning AE, asymmetrisk: typ. 0,3 dB (≤ 200 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- gränsfrekvens fg (3 dB), Asym. (PE) i 150 Ω-systemet: typ. 650 kHz
- Typ av produkt
Överspänningsskyddsenhet
- Läckström
2 kA
- Utförande
Din-skenmodul i ett stycke
IP20
- Tillverkarnr.
2906857
- Mått.
(B x H x D) 6.2 x 92 x 69.5 mm
- Bredd
6.2 mm
- Höjd
92 mm
- Djup
69.5 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Överspänningsskyddsenhet 2 kA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Överspänningsskyddsenhet 2 kA 1 st
Beskrivning
Överspänningsskydd med inbyggd statusindikering för en signalladdare med jordad voltpotential. Kan användas i säkerhetskretsar till SIL 3.
