Name: Phoenix Contact 2904617 DIN-skena nätaggregat 24 V 20 A 480 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 2140956
Availability: BackOrder

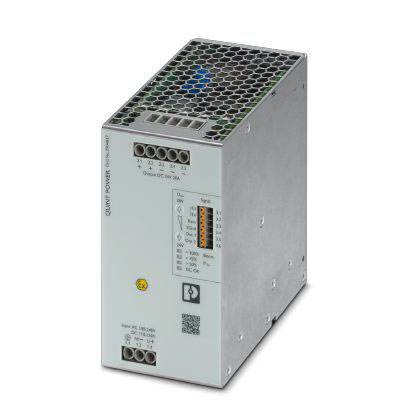

En grå, rektangulär nätdel med ventilationsgaller på ovansidan och flera anslutningsklämmor fram, med orange indikator.

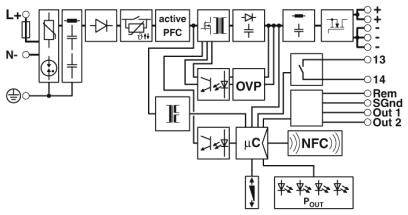

Kopplingsschema för en elektronisk enhet med aktiv PFC, OVP och NFC. Anslutningarna mellan komponenter visas tydligt.

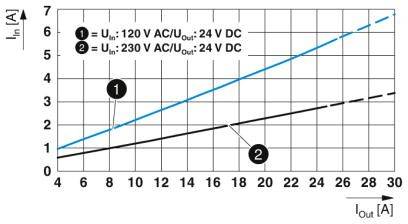

Diagram visar strömförhållande för två spänningar. Linje 1: 120 V AC/24 V DC. Linje 2: 230 V AC/24 V DC. X-axel: Utgångsström [A], Y-axel: Ingångsström [A].

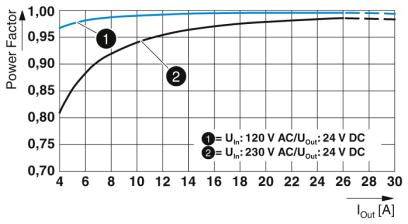

Diagrammet visar effektfaktor mot utgångsström för två spänningar: 120 V AC, 230 V AC. Båda kurvorna stiger och närmar sig 0,95 till 1,0.

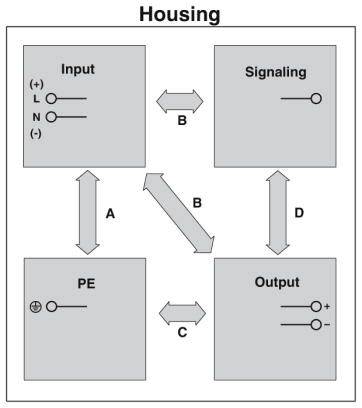

Blockdiagram över ett elektroniskt system: 'Input', 'Signaling', 'Output' och 'PE' är anslutna med pilar A, B, C, D. Titel: 'Hölje'.

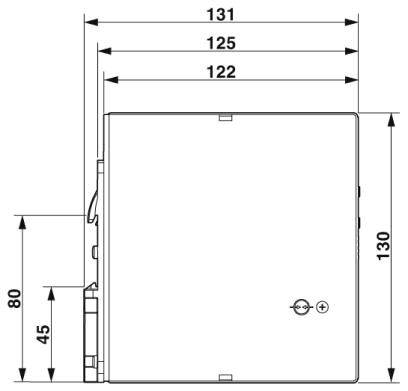

Sidovy av en rektangulär låda med dimensioner: bredd 131 mm, 125 mm och 122 mm, höjd 130 mm, höjd vid den nedre kanten 80 mm.

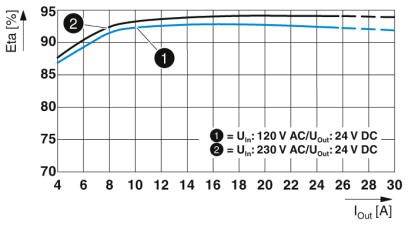

Diagrammet visar effektivitetskurvor för två spänningar (120V och 230V AC) vid utgång 24V DC, beroende på utgångsström (Iout) i ampere.

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (5 192,00 kr / stycken)

5 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 60 s.
Avisoleringslängd 8 mm
STRÖMFÖRBRUKNING 6.8 A (100 VAC), 5.5 A (120 VAC), 2.8 A (230 VAC), 2.7 A (240 VAC)
Nominell effektförbrukning 520 VA

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 20 A

Utgångsström (max.) - avrundad: 20 A

: 480 W

Typ av utgång (nätaggregat): Justerbar

Utgångsström (max.): 24 V

Anslutning: Skruv

Mått.: (L x B x H) 125 x 70 x 130 mm

Vikt: 1.3 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +75 °C

Arbetstemperatur (max.) (Reducering): 70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -40 °C

Tillverkarnr.: 2904617

Innehåll: 1 st

MTBF: 868000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Bredd: 70 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/20/+

Verkningsgrad: 94.2 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2320911 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2209722

Leverans tors 22 okt.

Conrad Electronic

240 W

Pluggbar skruvanslutning

264 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2902646 DIN-skena nätaggregat 10 A 50 W Innehåll 1 st

Artikelnr.:2225461

Leverans tors 22 okt.

Conrad Electronic

50 W

Skruv

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact 2902994 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2225477

Leverans tors 22 okt.

Conrad Electronic

90 W

Skruv

264 V/AC

24 V

24 V/DC

Fast spänning

100-240 V/AC

3.75 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

Leverans tors 22 okt.

Conrad Electronic

60 W

Skruv

264 V/AC

48 V

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Phoenix Contact 2903002 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 15 V 6.67 A 100 W Innehåll 1 st

Artikelnr.:2141057

Leverans tors 22 okt.

Conrad Electronic

100 W

Skruv

264 V/AC

15 V

15 V/DC

Fast spänning

100-240 V/AC

6.67 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact 2903144 DIN-skena nätaggregat 24 V 5 A 120 W Innehåll 1 st

Artikelnr.:2225478

Leverans tors 22 okt.

Conrad Electronic

120 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Phoenix Contact 2903145 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2225479

Leverans tors 22 okt.

Conrad Electronic

240 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

10 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Phoenix Contact 2903147 DIN-skena nätaggregat 24 V 3 A 72 W Innehåll 1 st

Artikelnr.:2225480

Leverans tors 22 okt.

Conrad Electronic

72 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

3 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact 2903156 DIN-skena nätaggregat 40 A 960 W Innehåll 1 st

Artikelnr.:2225481

Leverans tors 22 okt.

Conrad Electronic

960 W

Push-In-klämma

500 V/AC

24 V/DC

Justerbar

400 - 500 V/AC

40 A

400 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Phoenix Contact 2903157 DIN-skena nätaggregat 12 V 5 A 60 W Innehåll 1 st

Artikelnr.:2225482

Leverans tors 22 okt.

Conrad Electronic

60 W

Push-In-klämma

240 V/AC

12 V

12 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2140956 Phoenix Contact 2904617 DIN-skena nätaggregat 24 V 20 A 480 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140956 Phoenix Contact 2904617 DIN-skena nätaggregat 24 V 20 A 480 W Innehåll 1 st

Beskrivning

SFB Technology utlöser standardmässiga ledningsskyddsbrytare selektivt, och parallellt anslutna förbrukare arbetar vidare. Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Via NFC inställbara tröskelvärden och kurvor maximerar anläggningstillgängligheten. Enkel anläggningsutvidgning genom statisk Boost, start för svårare last genom dynamisk Boost. Hög immunitet tack vare inbyggda gasavledare och mer än 20 millisekunder reservtid för strömavbrott. Robust design med metallhölje och temperaturintervall från - 40 °C till + 70 °C. Kan användas över hela världen tack vare universalspänningen och internationell godkänning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
