Name: Phoenix Contact 2904599 DIN-skena nätaggregat 24 V 3.8 A 90 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141035
Availability: BackOrder

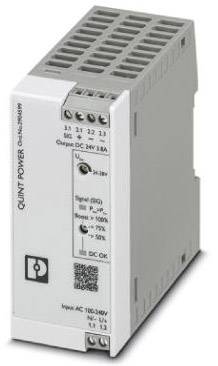

Industriellt nätaggregat i hölje med märkningar: 'QUINT POWER', ingång: AC 100-240V, utgång: DC 24V/5A. Innehåller statusindikatorer.

Diagrammet visar strömkurvor: Svart för Uin=120V AC/24V DC, Blå för Uin=230V AC/24V DC. Båda visar stigande Iin till Iout.

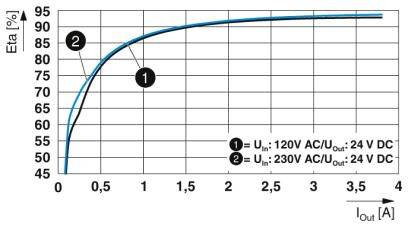

Diagram visar effektivitetskurvan för en strömförsörjning. Två kurvor: (1) U_in: 120V, U_ut: 24V och (2) U_in: 230V, U_ut: 24V. Effektiviteten ökar med stigande last.

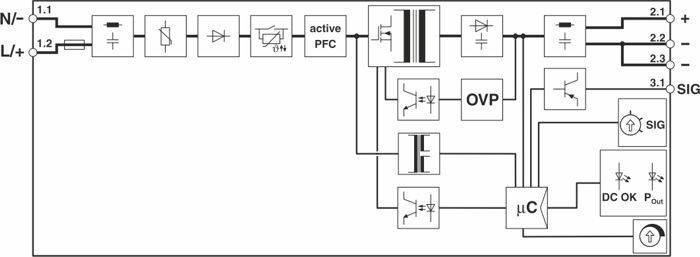

'Blockschema för en nätdel med aktiv PFC, överspänningsskydd och mikrocontroller. Visar strömbanor och komponenter för elektrisk säkerhet.'

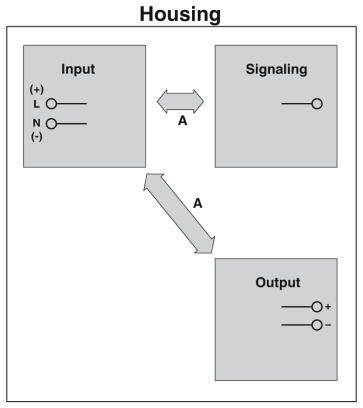

Diagram över en elektrisk kopplingsplan: Ingång med (+/-) och 'L', 'N'; Signalering mellan ingång och utgång; Utgång med '+/-'.

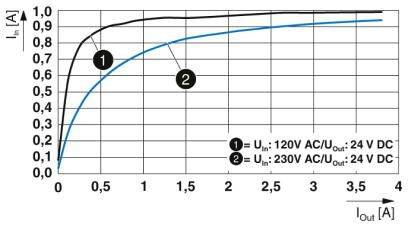

Diagrammet visar strömstyrka (I_in) beroende på utgångsström (I_out) för två spänningar: 120V och 230V. Båda kurvorna stiger upp till 1 A.

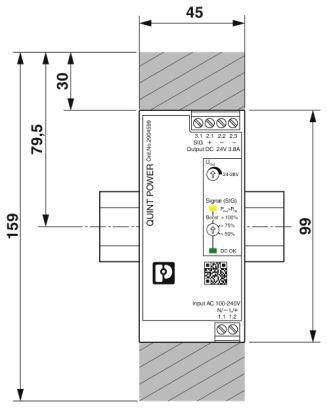

Illustration av ett strömförsörjningsmodul med tekniska specifikationer och dimensioner; höjd 159 mm, bredd 45 mm.

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 30 s.
Avisoleringslängd 8 mm
STRÖMFÖRBRUKNING 1 A (100 VAC), 0.83 A (120 VAC), 0.46 A (230 VAC), 0.44 A (240 VAC)
Nominell effektförbrukning 104 VA

Utförande: Skenmontering

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 3.8 A

Utgångsström (max.) - avrundad: 3.8 A

: 90 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 24 V

Anslutning: Skruv

Mått.: (L x B x H) 90 x 45 x 99 mm

Vikt: 0.296 kg

Utgångsspänning (max.): 24 V/DC

Utgångsspänning (min.): 24 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904599

Innehåll: 1 st

MTBF: 1272000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Bredd: 45 mm

Höjd: 99 mm

Längd: 90 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/3.8/SC

Verkningsgrad: 93.7 %

UKCA: Ja
