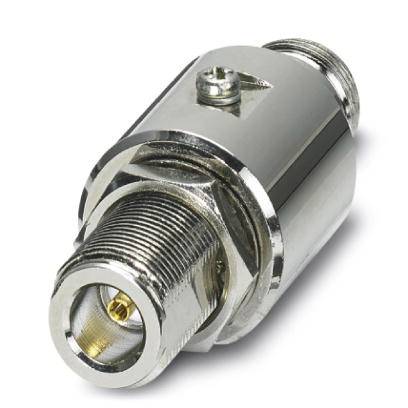

Ett silverfärgat koaxialkabel-kontaktstycke med en skruvmekanism, lämpligt för användning i elektroniska enheter.

Ett silverfärgat koaxialkabel-kontaktstycke med en skruvmekanism, lämpligt för användning i elektroniska enheter.

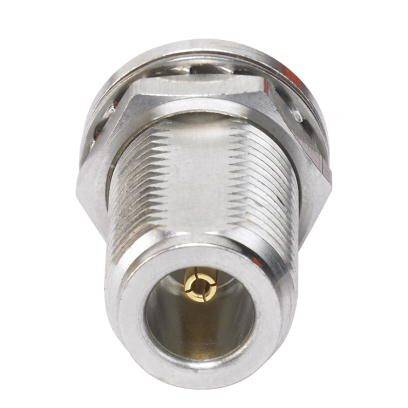

Metallisk koaxialkontakt i närbild. Invändig gänga och centralt kontaktpunkt är synliga.

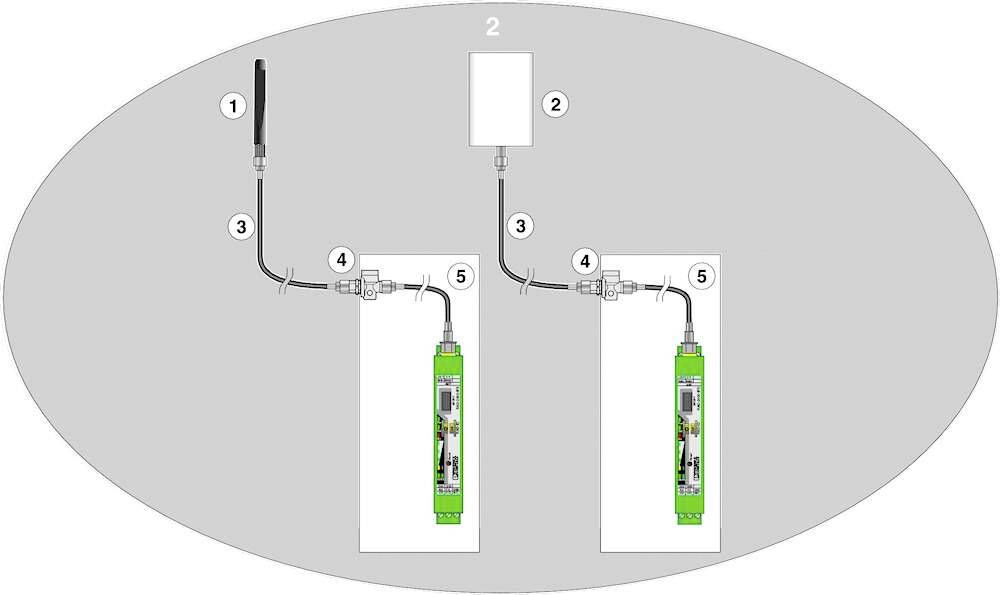

Diagrammet visar anslutningarna mellan två gröna enheter (5) med en central enhet (2) via kablar (3 och 4) och antenn (1).

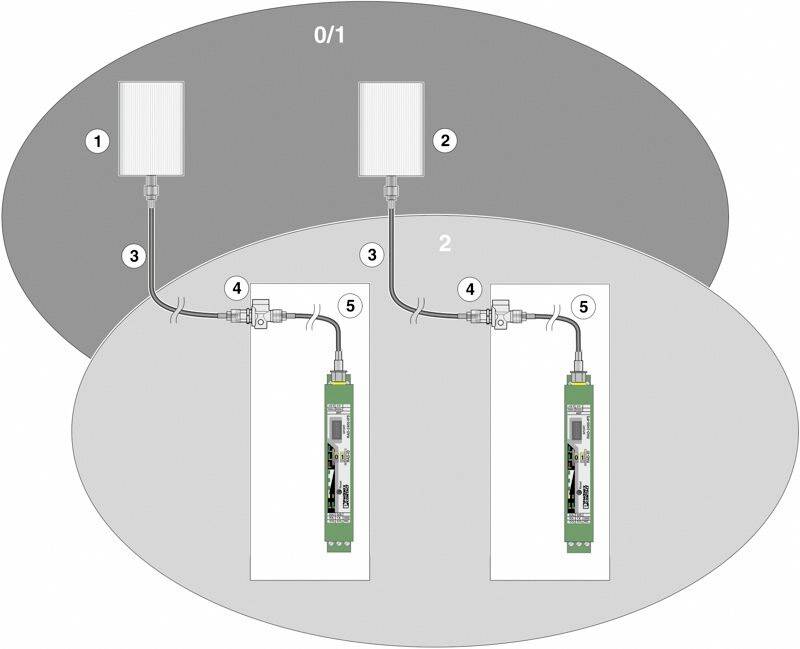

Två antennasystem förbinder sig med två elektroniska enheter. Etiketter: 0/1 och 2, med numrerade steg 1-5.

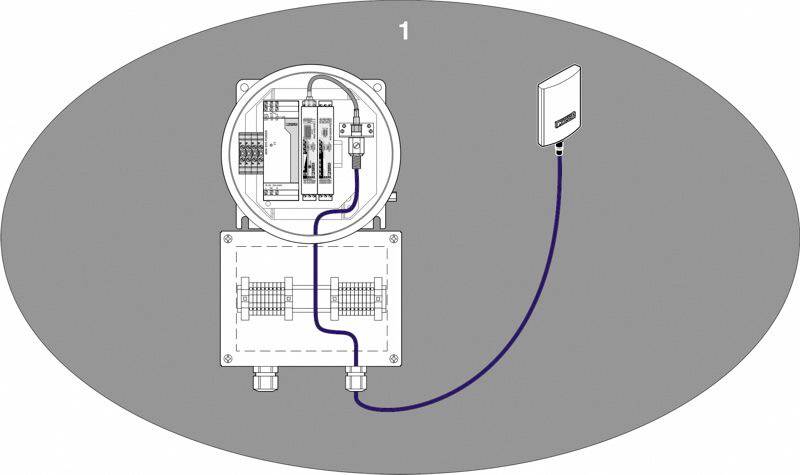

Diagrammet visar en elektrisk krets med två komponenter, sammanlänkade med en kabel. Visar elektriska kretsar och anslutningar.

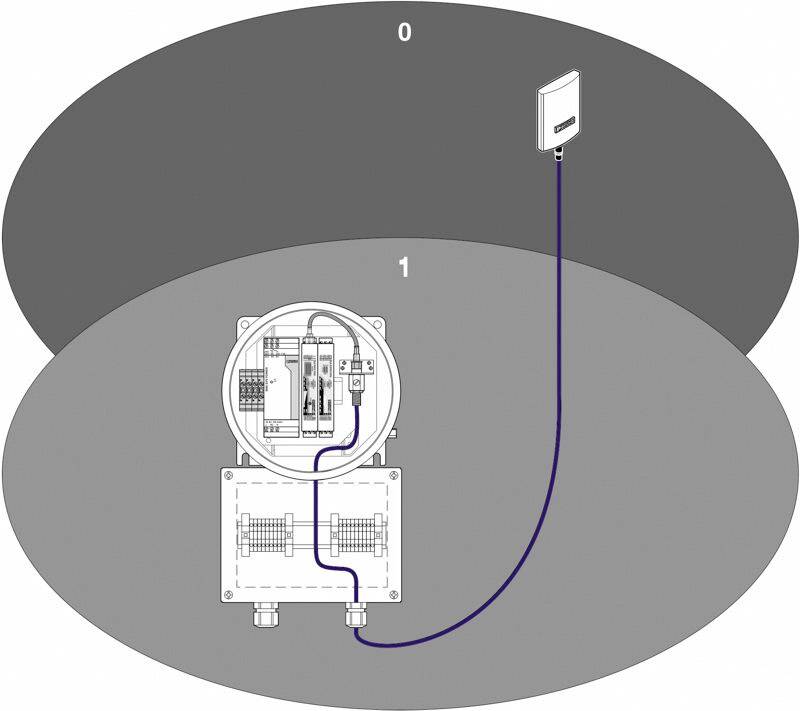

Diagram över en uppkopplad enhet: En enhet är ansluten till en sensor via en kabel. Bakgrunden är indelad i två områden '0' och '1'.

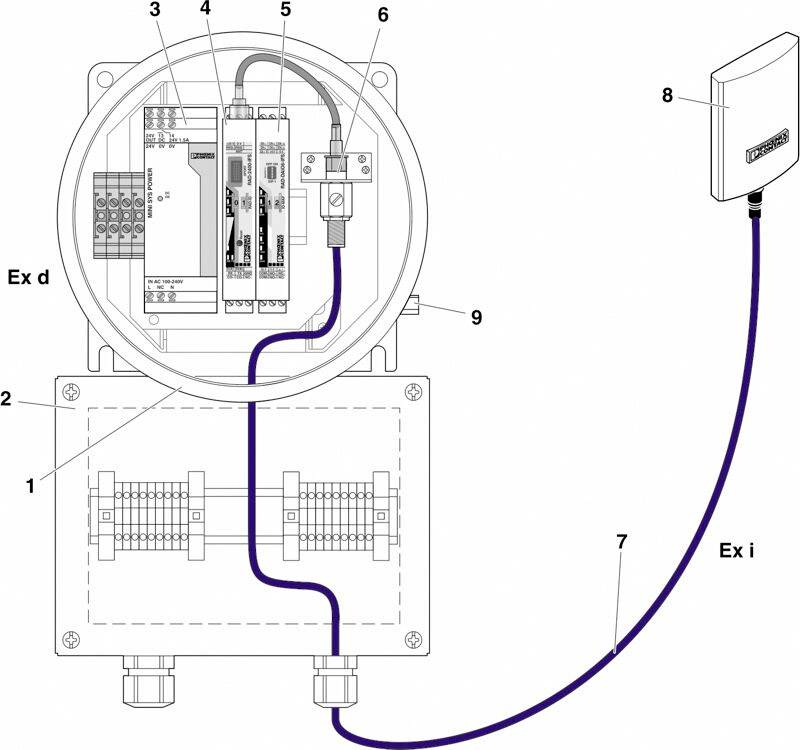

Diagram över ett Ex d-hölje som är anslutet till en Ex i-enhet via en kabel. Komponenter är numrerade och märkta.

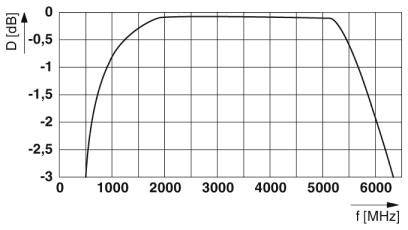

Frekvensgångdiagrammet visar en nästan plan kurva mellan 500 MHz och 5000 MHz med en ökning och ett fall vid ändpunkterna.

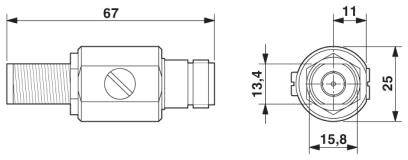

Teknisk ritning av en mekanisk komponent med dimensioner: längd 67 mm, diameter 13,4 mm, bredd 15,8 mm.

1/9

Liknande avbildning

Phoenix Contact

Datablad (PDF)

Leverans ons 21 okt.

Antal

Styck

Toal (2 472,00 kr / stycken)

2 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Temperaturintervall (drift): -40 °C ... 75 °C
Impedans 50 Ω.
Anslutningstyp: N (hona) / N (hona)
Ingångseffekt Pi: ≤ 2 W.
Maximal felspänning UM 253 V AC/DC
Maximal kapacitet 5,64 pF
Provspänning 2,1 kV AC (50 Hz/2 s)
Material hölje: Förnicklad mässing
Material höljets yta: Nickel
Material, innerkabel: CuZn
Material innerledar-yta: Guld
Material isoleringskropp: PTFE
Material tätning: Silikon
Fjäderkontakt material CuSn
Material kontaktyta: Au

Typ av produkt: Antennbarriär

Typ: BAR-ANT-N-N-EX

Tillverkarnr.: 2702198

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209816 Phoenix Contact 2702198 Antennbarriär

Datablad 2209816 Phoenix Contact 2702198 Antennbarriär

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209816 Phoenix Contact 2702198 Antennbarriär

Beskrivning

Internationella godkännanden (ATEX, IECEx). Användning av standardantenner i ex-området i zon 0, 1 och 2.
