Name: Phoenix Contact 2702137 Antenn
Brand: Phoenix Contact
SKU: 2209812
Availability: BackOrder

Vit elektronisk enhet med metallhållare och fästskruvar, möjligen en antenn eller en signalförstärkare.

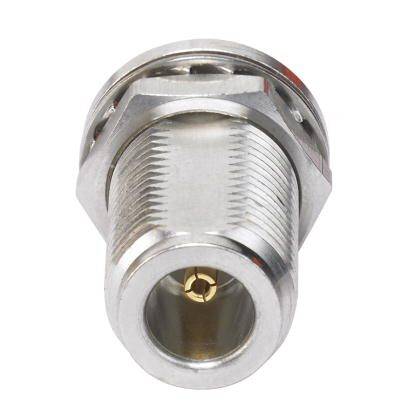

Metallisk koaxialanslutning för elektriska förbindelser, frontvy. Cylindrisk form med gänga för säker fastsättning.

En koaxial TV-kontakt med metallhölje och synlig innerledare, används för att ansluta kabel-TV-utrustning.

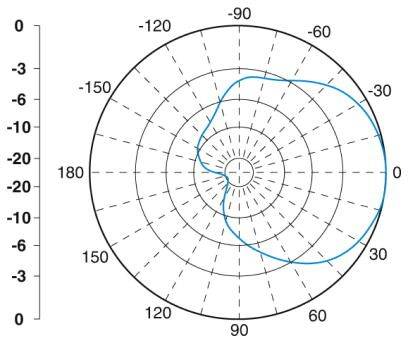

Polärdiagram med kurva visar datafördelning från -180 till +180 grader, där axlarna representerar styrka från -20 till 0.

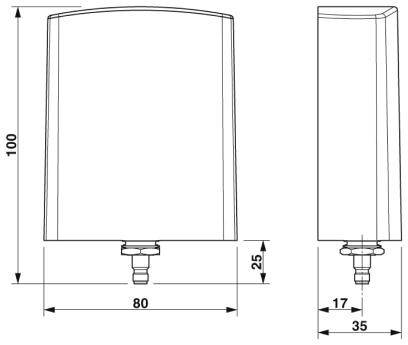

Teckning av en rektangulär vattenventil med mått: bredd 80 mm, höjd 100 mm, djup 35 mm. Sido- och frontvy.

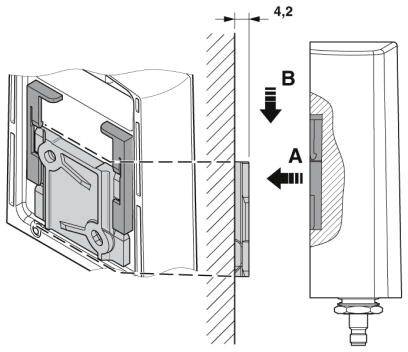

Diagrammet visar hur en apparatkonsol fästs vid en vägg. Två riktningar är angivna med pilar märkta 'A' och 'B'.

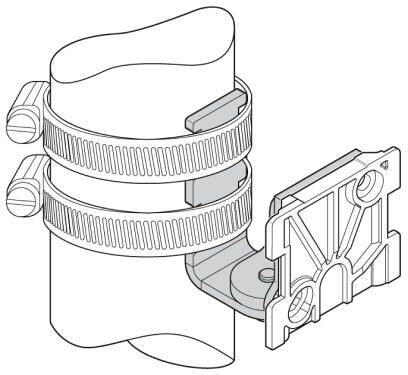

En teknisk ritning visar en klämklammare med två slingor. Klamman är fäst vid ett rör och håller en rektangulär hållare.

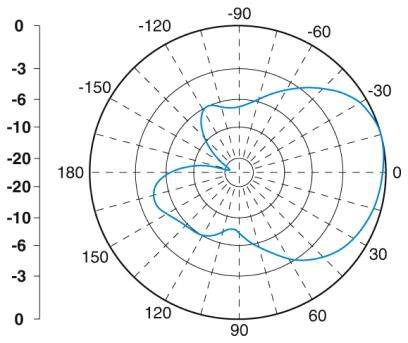

Polärdiagram visar datapunkter med vinklar från -180 till 180 grader och radiella värden från -20 till 0, representerade av en blå linje.

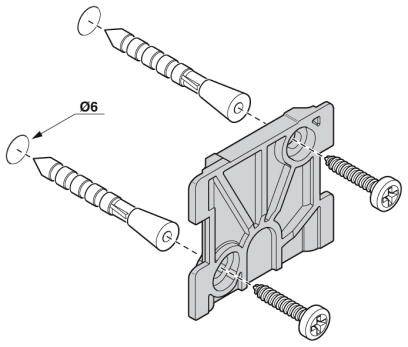

Illustration av en monteringsanvisning: Två pluggar och skruvar sätts in i en platta. Plattan har tre hål.

1/9

Liknande avbildning

Datablad (PDF)

Leverans ons 21 okt.

Antal

Styck

Toal (2 792,00 kr / stycken)

2 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Förhandsinformation enligt EU:s dataförordning

Tekniska specifikationer

Kapslingsklass: IP 67
Temperaturintervall (drift): -40 °C ... 75 °C
Öppningsvinkel horisontell: 135°
Öppningsvinkel vertikal: 90°
Polarisering: Cirkulär, rotationsriktning åt höger
Impedans 50 Ω.
Anslutningstyp: N (hona)
Material: Lexan EXL 9330 (antennhölje) / V2A (hållare) / V2A (mastklämma)
Monteringssätt: Mastmontering eller väggmontering
Ytterdiameter: 25 mm ... 85 mm (mast)

Typ av produkt: Antenn

Typ: ANT-DIR-868-01

Tillverkarnr.: 2702137

Mått.: (L x B x H) 35 x 80 x 101 mm

Bredd: 80 mm

Höjd: 101 mm

Längd: 35 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209812 Phoenix Contact 2702137 Antenn

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209812 Phoenix Contact 2702137 Antenn

Beskrivning

För användning i explosionsfarligt område. Havsvattenbeständig. För användning i reflekterande miljö. För stationär eller linjär rörlig användning. För punkt-till-punkt-anslutningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
