Name: Phoenix Contact 2702136 Antenn
Brand: Phoenix Contact
SKU: 2209811
Availability: BackOrder

Antennmonteringssats med stångfäste, U-byglar, skruvar och plugg. För enkel installation av antenner.

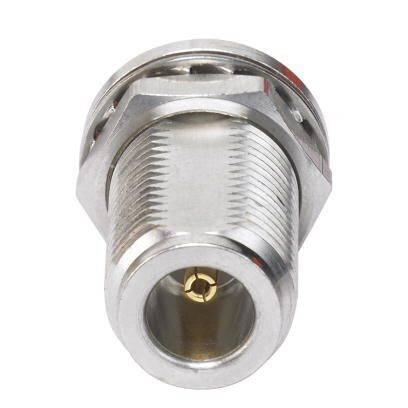

En koaxial kontakt av silver metall, öppen framtill för kabelanslutning. Huvudsakligen använd för antenn- eller satellitsystem.

Silvergrå koaxialkontakt i närbild, visar gängor och centrum för kabelanslutning. Huvudsakligen använd för elektroniska enheter.

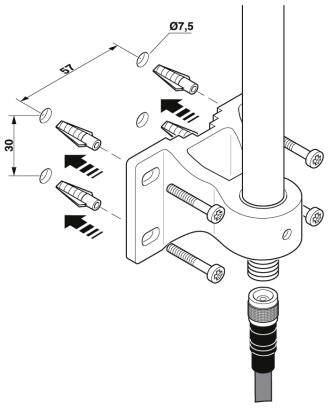

Exploderande ritning av ett fästsats. Visar komponenter för montering av en metallstolpe med pilar och dimensionsangivelser: 57 mm, 30 mm, 7,5 mm.

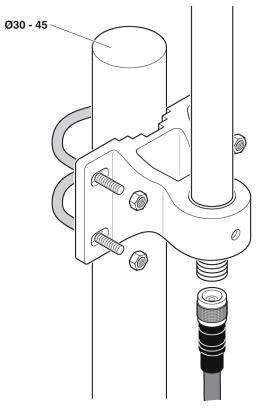

Diagram över ett rörfäste. Visar skruvar och klammor som håller ett vertikalt rör; passar för diameter Ø30 - 45.

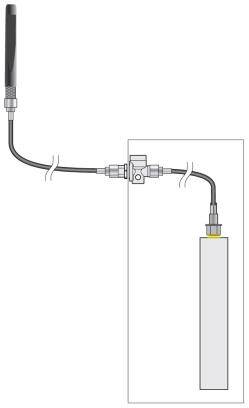

Diagram över ett antennystem med kontaktanslutningar och en cylindrisk antenn till höger. Kablar som förbinder däremellan.

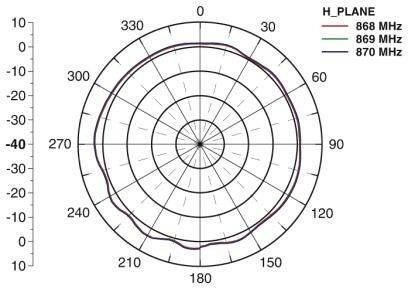

Polärdiagram för H_PLANE visar frekvenser 868 MHz, 869 MHz och 870 MHz. Vinklar i grader på den yttre skalan, decibel på skalan.

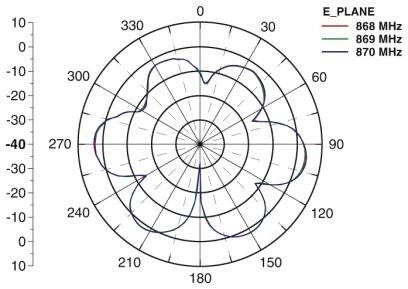

Polardiagram visar E-plan för 868, 869 och 870 MHz. Radiella linjer markerar grader. Linjerna visar frekvensfördelningsmonster.

1/8

Liknande avbildning

Datablad (PDF)

Leverans ons 21 okt.

Antal

Styck

Toal (2 712,00 kr / stycken)

2 712,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP 67
Temperaturintervall (drift): -40 °C ... 75 °C
Öppningsvinkel horisontell: 360°
Öppningsvinkel vertikal: 30°
Polarisering: linjär vertikal
Impedans 50 Ω.
Anslutningstyp: N (hona)
Material: Glasfiberförstärkt plast (antennhölje) / glasfiberförstärkt plast (hållare) / V2A (U-skruv)
Monteringssätt: Mastmontering eller väggmontering
Ytterdiameter: 30 mm ... 45 mm (mast)
Diameter: 20 mm

Typ av produkt: Antenn

Typ: ANT-OMNI-868-01

Tillverkarnr.: 2702136

Höjd: 620 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209811 Phoenix Contact 2702136 Antenn

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209811 Phoenix Contact 2702136 Antenn

Beskrivning

För användning i explosionsfarligt område. För medellånga avstånd. För fritt rörliga applikationer. För flerpunkts- eller nätanslutningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
