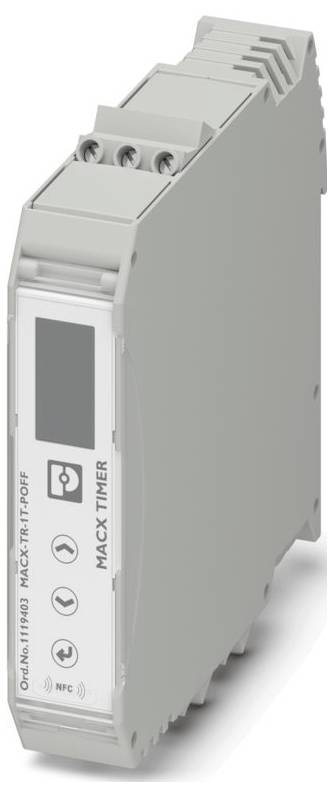

Name: Phoenix Contact 1119403 MACX-TR-1T-POFF Tidsrelä Frånslagsfördröjning 1 st Tidsdomän: 10 ms - 10 min 2 switch Piece
Brand: Phoenix Contact
SKU: 3564747
Availability: BackOrder

Phoenix Contact 1119403 MACX-TR-1T-POFF Tidsrelä Frånslagsfördröjning 1 st Tidsdomän: 10 ms - 10 min 2 switch Piece-0

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Tidsrelä

Utförande

Frånslagsfördröjning

Funktioner

Frånslagsfördröjd

Driftspänning (min.)

24 V DC/AC

Datablad (PDF)

Leverans mån 19 okt.

7 Styck

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

Endast 7 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: skruvanslutning.
Åtdragningsmoment: 0,5 Nm... 0,6 Nm (5 lb in ... 7 lb in)
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 22,5 mm
Höjd: 109 mm
Djup: 114 mm
Färg: Grå (RAL 7042)
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: IEC 60947-5-1;IEC 61812-1
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 3
Tillåten luftfuktighet (drift): 10 %... 95 % (ingen kondensbildning)
Nominell frekvens 48 Hz 63 Hz
Avisoleringslängd 10 mm
Genomslagshållfasthet 2 kV ((2 mA, 60 s) (IEC 60947-5-1)
Montering: valfri position
Märkning GB GB/T 14048.5
UL, USA / Kanada: UL, USA / Kanada
CE: CE
INGÅNGSSPÄNNINGSOMRÅDE 24 V AC/DC... 240 V AC/DC (-15 % ... 20 till +10 %)
Nominell effektförbrukning 2,5 VA (0,8 W)
Monteringsanvisning: På standardskena NS 35 enligt en 60715
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Exponering för störningar: Exponering för störningar
Immunitet EN 61000-6-2
Brytspänning max. 400 V AC
Isolering: Basisolering
Kontaktutförande 2 potentialfria omkopplare
Isolationsmärkspänning: 300 V AC
Strömbrytare
Livslängd mekanisk: Ca 3 x 104 omslagscykler
Kontaktmaterial: Agni (90/10)
Frånkopplingseffekt (resistiv last) max: 2000 VA (8 A / 250 V AC)
Livslängd elektrisk: Ca 1 x 105 omslagscykler, resistiv last 2000 V A.
Utgångsskydd: 8 A (snabb)
Återställningstid: 250 ms
Repeterbarhet: ≤ 0,05 % (± 1 s)
Isoleringsmaterial hölje: PBT
CCC: CCC
Inställningsområde tid: 10 ms... 10 min
Inställningsnogrannhet: ≤ 0,5 % (± 1 s)
Temperaturkoefficient typisk: ≤ 0,01 %/°C.
Genomslagshållfasthet: 4 kV (1.2/50 µs, IEC 60947-5-1)

Förpackningstyp: Piece

Typ av produkt: Tidsrelä

Typ: MACX-TR-1T-POFF

Utförande: Frånslagsfördröjning

Anslutning: Skruv

Funktioner: Frånslagsfördröjd

Driftspänning (min.): 24 V DC/AC

Driftspänning max.: 240 V DC/AC

Driftspänning: 24 - 240 V DC/AC

Kontakttyp: 2 switch

Kontaktmaterial: AgNi 90/10

Växelspänning (max.): 400 V/AC

Max. bryteffekt: 2000 VA

Tidsintervallet (min.): 10 ms

Tidsintervallet (max.): 10 min

Min. temperatur: -25 °C

Max. temperatur: 60 °C

: IP20

Längd: 114 mm

Bredd: 22.5 mm

Höjd: 109 mm

Djup: 114 mm

Mått.: (L x B x H) 114 x 22.5 x 109 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Tidsrelä Frånslagsfördröjning 1 st Tidsdomän: 10 ms - 10 min 2 switch Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Tidsrelä Frånslagsfördröjning 1 st Tidsdomän: 10 ms - 10 min 2 switch Piece

Beskrivning

Tidsrelä med frånslagsfördröjning, brett matningsspänningsområde från 24 V AC/DC ... 240 V AC/DC, inställbar tid (10 ms... 10 min), två konfigurationsmöjligheter, lösenordsskydd, 2 PDO, skruvanslutning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
