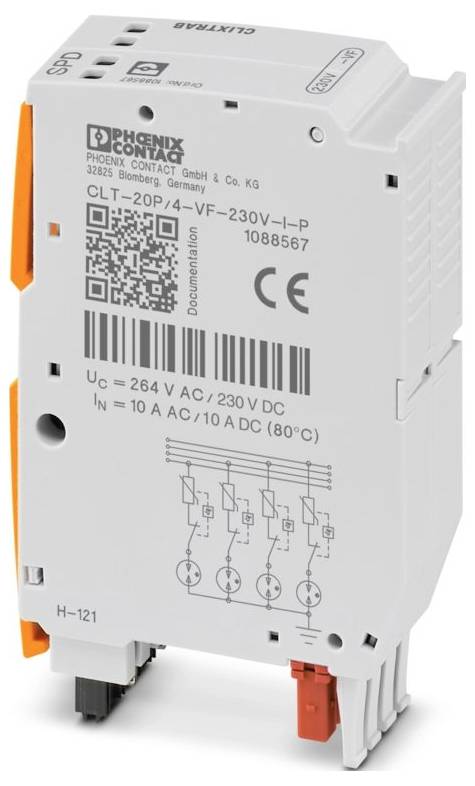

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Överspänningsskyddskontakt 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
16 Styck
Antal
Toal (2 392,00 kr / stycken)
2 392,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: CLIXTRAB
- IEC-KONTROLLKLASS C1;C2;C3;D1
- Konstruktion: Kontakt
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN 240 V AC
- Anslutningstyp: Jackbar
- Bredd: 20,6 mm
- Höjd: 53,25 mm
- Djup: 81,9 mm
- Färg: ljusgrå, RAL 7035
- Brännbarhetsklass UL 94: V-0
- Material hölje: Pa 6.6+GV 20 %
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Nej
- Verkningsriktning: Line-Earth Ground
- Högsta kontinuerliga spänning UC: 230 V DC;264 V AC
- MÄRKSTRÖM 10 A AC (80 °C / 10 A AC C );6 A DC (80 ° C / 6,3 A DC F);10 A DC (80 °C / 10 A DC D01 GR)
- Driftaktiv ström IC för UC: ≤ 1 µA
- Skyddsledarström IPE: ≤ 4 µA
- Total avledningsström ITotal (8/20 ) µs: 12 kA
- Skyddsnivå Up (ledar-jord): ≤ 1,4 kV (C1 - 1,5 kV/750 A);≤ 1,4 kV (C2 - 6 kV/ 3 kA);≤ 1,5 kV (C3 - 50 A)
- Nödvändig försäkring maximalt 10 A AC (C);6,3 A DC (F);10 A DC (D01 GR)
- Stötströmhållfasthet (ledar-jord): C1 - 1,5 kV / 750 A;C2 - 6 kV/3 kA;C3 - 50 A;D1 - 500 A.
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 80 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-21
- Obs: 2001 + A1:2009 + A2:2013
- Montering: På baselement
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Isolermaterial pa 6.6+GV 20 %
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 5g (halvhus / 11 ms / 3x ±X, ±Y ±Z);10g (halvhus / 8 ms / 3x ±X, ±Y ±Z);5g (halvhus / 30 ms / 3x ±X, ±Y ±Z)
- Vibration (drift): 0,58 g (5... 150 Hz / 5 h / X, Y, Z);1g (5... 2000 Hz / 5 h / X, Y, Z)
- Svarstid ta (jord): ≤ 100 ns
- Inlänkningsdämpning AE, asymmetrisk: typ. 0,3 dB (≤ 60 MHz /150 Ω)
- Impuls-tillbakasättningstid (ledar-jord): ≤ 30 ms
- gränsfrekvens fg (3 dB), Asym. (Signalmassa) i 150 Ω-systemet: typ. 60 MHz
- Kapacitet (ledar-signalmassa): typ. 20 pF
- Typ av produkt
Överspänningsskyddskontakt
- Nominell spänning
230 V/AC
- Utförande
Kontakt
IP20
- Tillverkarnr.
1088567
- Mått.
(B x H x D) 20.6 x 53.25 x 81.9 mm
- Bredd
20.6 mm
- Höjd
53.25 mm
- Djup
81.9 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Överspänningsskyddskontakt 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Överspänningsskyddskontakt 1 st
Beskrivning
Överspänningsskyddskontakt direkt anslutningsbar på 4 kopplingsplint, med integrerad statusindikering på modulen för en 4-trådig, jordpotensfri driven signalkrets med hög nominell ström Hohem. Nominell spänning: 230 V AC
