Name: Pepperl+Fuchs Sensor Induktiv NSB5-18GM50-2E2-PUR-S2D2 304276-000020 M18 infälld PNP
Brand: Pepperl+Fuchs
SKU: 2627951
Availability: BackOrder

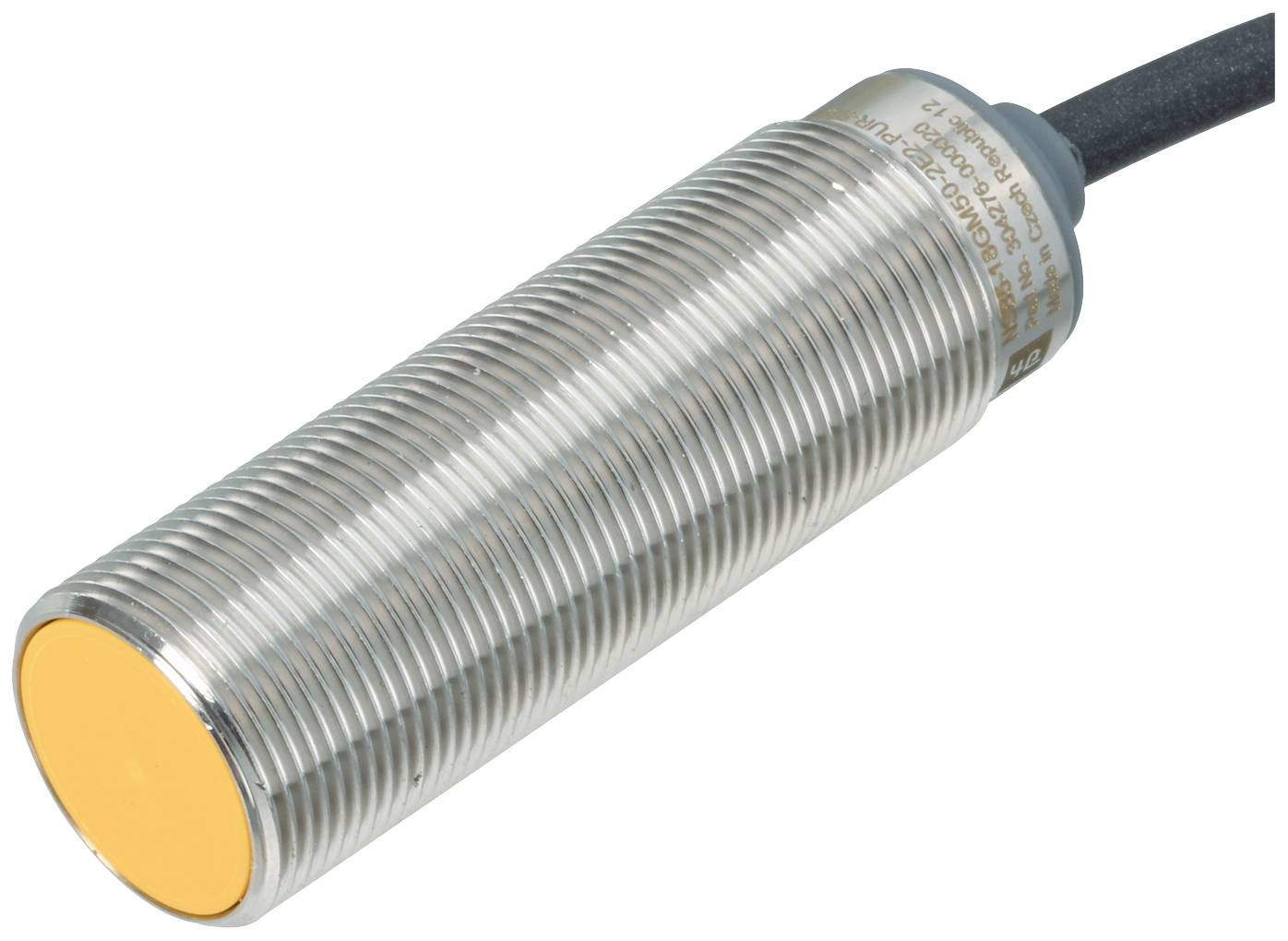

Cylindrisk sensor med metallhölje och gul lock. Visar en elektrisk anslutningskabel på baksidan.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

30 V

Kontakttyp

2 NO

Avkänningsavstånd (max.)

5 mm

Utgångar

PNP

Datablad (PDF)

Leverans fre 27 nov.

Antal

Styck

Toal (1 672,00 kr / stycken)

1 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Sensor

Typ: NSB5-18GM50-2E2-PUR-S2D2

Driftspänning (min.): 18 V

Driftspänning max.: 30 V

Driftspänning: 18 - 30 V

Kontakttyp: 2 NO

Avkänningsavstånd (max.): 5 mm

Utgångar: PNP

Kapslingsmaterial: Mässing

Utförande: Induktiv

Materialegenskaper: förnicklad

Monteringstyp: infälld

Konstruktionsstorlek: M18

Anslutningstyp: Kabel

Kabellängd: 2 m

Egenskaper: LED-visning

Min. temperatur: -25 °C

Max. temperatur: 70 °C

: IP68
IP69

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

Kopplingsfrekvens: 30 Hz

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627951 Pepperl+Fuchs Sensor Induktiv NSB5-18GM50-2E2-PUR-S2D2 304276-000020 M18 infälld PNP

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627951 Pepperl+Fuchs Sensor Induktiv NSB5-18GM50-2E2-PUR-S2D2 304276-000020 M18 infälld PNP

Beskrivning

Kopplingsavstånd: 5 mm, montering: Nedsänkt, kopplingsfunktion: 2 x slutare (NO), utgångstyp: PNP, driftspänning: 18... 30 V, driftström 1... 30 mA (per utgång)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKopplingsfunktion 2 x slutare (NO)Utgångstyp: PNPKopplingsavstånd: 5 mmInbyggnad försänktUtgångspolaritet: DCSäkrat kopplingsavstånd: 0... 4,05 mmAktiveringselement: Referenselement enligt en IEC 60947-5-2 (FE360 - ST37K) | 18 mm x 18 mm x 1 mmReduktionsfaktor rAl: 0,5Reduktionsfaktor rCu: 0,4Reduktionsfaktor rV2A (1.4301) : 0,85Reduktionsfaktor rMS: 0,55Typ av utgång: 4-trådEgenskaperDriftspänning: 18 30 VMärkdriftspänning: 24 VBrytfrekvens: 0... 30 HzHysteres: typ. 5 %Polvändningsskydd: PolningssäkerKortslutningsskydd: TaktgivandeÖverbelastningshållfasthet: JaSpänningsfall: ≤ 3 V | vid iL (summan av alla utgångar) max. 50 mAIsolationsmärkspänning: 30 VDriftsström: 1 30 mA (per utgång)Restström: 0... 0,5 mATomgångsström ≤ 15 mABeredskapsvajer: ≤ 300 msVisning av omkoppling: Lysdiod, gulFelvisning: Lysdiod, rödEgenskaper funktionell säkerhetSäkerhets-integritetsnivå (SIL): Sil 2Prestandanivå (PL): PL d.Kategori: Kat. 2MTTFd: > 7500 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): Min. 60 %Säkert frånkopplingavstånd för en PDDB 7,5 mmNormer och direktivens överensstämmelseÖverensstämmelse med normer STANDARDER: EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | KOMPATIBEL MED EN ISO 61131-2:2007 TYP 1, 2, 3Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: CULus Listed, General Purpose, klass 2 Power SourceCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -25... 70 °C (-13 ... 158 °F)Förvaringstemperatur: -40 85 °C (-40... 185 °F)Operativ höjd: ≤ 2000 m över havetMekaniska data:Anslutningstyp: Kabel PUR , 2 m.Ledningstvärsnitt 0,34 mm2Höljets material: Mässing, förnickladFrontyta PBTKapslingsklass IP68 / IP69Vikt: 92 g.Allmän informationLeveransomfattning: Levereras med 2 muttrar med spärrtänder
