Name: Pepperl+Fuchs Sensor Induktiv NCN3-F31K-N4-B13 70110340 infälld NAMUR
Brand: Pepperl+Fuchs
SKU: 2628126
Availability: BackOrder

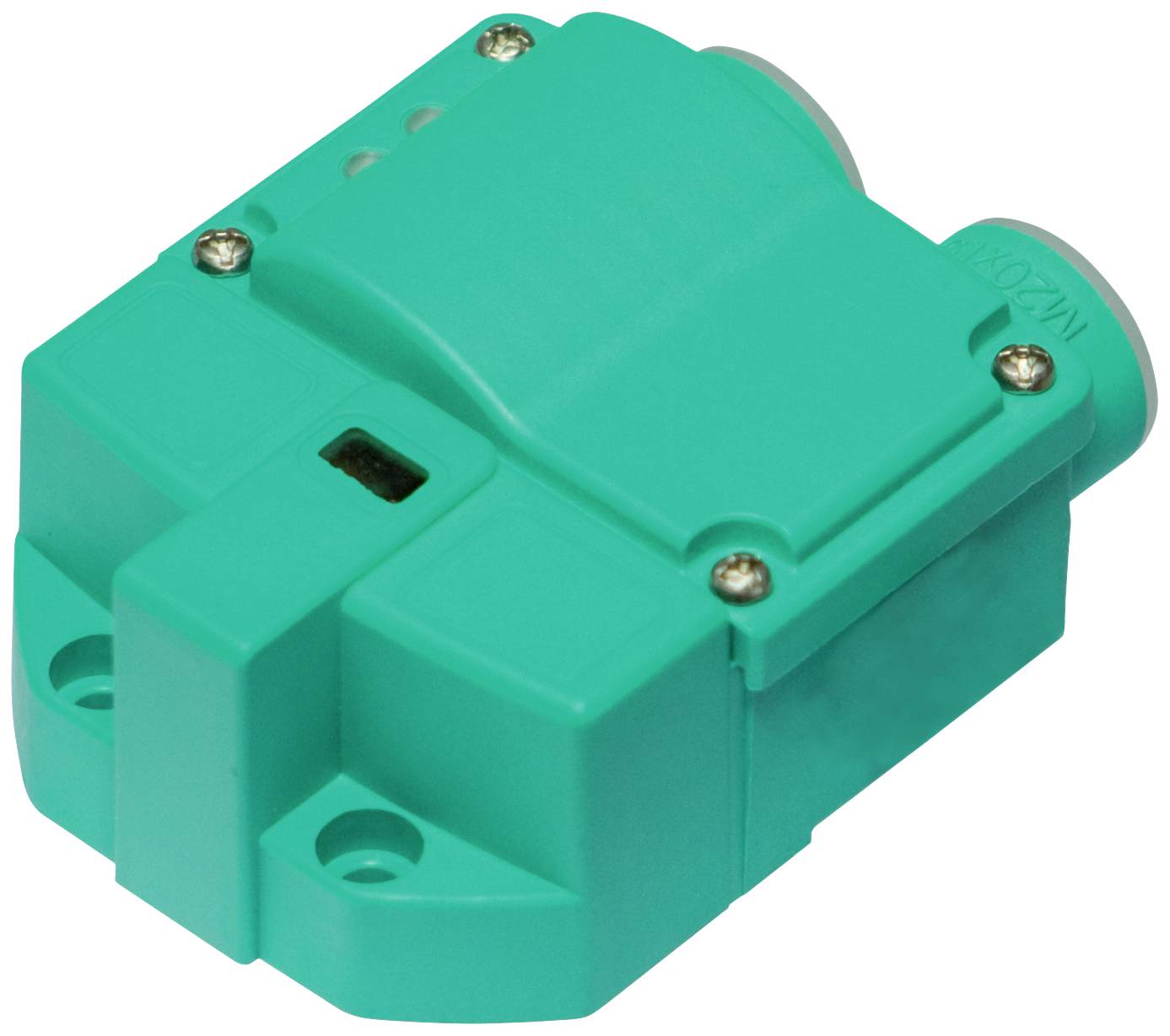

En rektangulär, turkos sensor med två synliga fästskruvar och två cylinderformade anslutningar.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

8.2 V

Kontakttyp

2 NC

Avkänningsavstånd (max.)

3 mm

Utgångar

NAMUR

Datablad (PDF)

Leverans mån 16 nov.

Antal

Styck

Toal (1 992,00 kr / stycken)

1 992,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Sensor

Typ: NCN3-F31K-N4-B13

Driftspänning max.: 8.2 V

Driftspänning: 8.2 V (max)

Kontakttyp: 2 NC

Avkänningsavstånd (max.): 3 mm

Utgångar: NAMUR

Kapslingsmaterial: PBT

Utförande: Induktiv

Monteringstyp: infälld

Anslutningstyp: Fjäderbelastad terminal

Egenskaper: LED-visning

Min. temperatur: -25 °C

Max. temperatur: 100 °C

: IP67

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

Kopplingsfrekvens: 3 kHz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628126 Pepperl+Fuchs Sensor Induktiv NCN3-F31K-N4-B13 70110340 infälld NAMUR

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628126 Pepperl+Fuchs Sensor Induktiv NCN3-F31K-N4-B13 70110340 infälld NAMUR

Beskrivning

Kopplingsavstånd: 3 mm, inbyggnad: Infälld, kopplingsfunktion: 2 x öppnare (NC), utgångstyp: NAMUR, nominell spänning 8 V.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKopplingsfunktion 2 x öppnare (NC)Utgångstyp: NamurKopplingsavstånd: 3 mmInbyggnad: Nedsänkt inbyggnadSäkrat kopplingsavstånd: 0... 2,4 mmRealkopplingsavstånd: 2,7... 3,3 mm typ.Manövreringselement: Rostfritt stål 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mmReduktionsfaktor rAl: 0,5Reduktionsfaktor rCu: 0,4Reduktionsfaktor rV2A (1.4301) : 1Reduktionsfaktor rSt37: 1,3Reduktionsfaktor rMS: 0,6Utgångstyp: 2-trådEgenskaperNominell spänning 8,2 V (Ri ca 1 kΩ)Brytfrekvens: 0... 3 kHzHysteres: typ. 5 %Polvändningsskydd: PolningssäkerKortslutningsskydd: JaLämplig för 2:1-teknik: Ja , polvändningsskyddsdiod inte nödvändigStrömförbrukning Mätplattan registrerar inte ≥ 3 mA Mätplattan registrerar: ≤ 1 mABeredskapsvajer: ≤ 1,1 msVisning av omkoppling: Lysdiod, gulVentilstatusindikering: Lysdiod, gulEgenskaper funktionell säkerhetSäkerhets-integritetsnivå (SIL): Sil 2MTTFd: 1470 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %VentilströmkretsSpänning: Max 32 V DCStröm: max. 240 mAKortslutningsskydd: nejPolvändningsskydd: Ja, vid omvänd utgång är LED ur funktion, därför mer effekt för magnetventilNormer och direktivens överensstämmelseÖverensstämmelse med normer NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Elektromagnetisk kompatibilitet: NE 21:2007 STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Tillstånd och certifikatIECEx-märkning Enhetsnivå GA: IECEx GÖR 17,0021X Enhetsnivå GB: IECEx T.0021X Enhetsnivå MB: IECEx T.0021XATEX-godkännande Skyddsnivå GA: TÜV 99 ATEX 1479 X. Skyddsnivå GB: TÜV 99 ATEX 1479 X Enhetsskyddsnivå GC (ic): PF 13 Cert 2895 X.EAC-ÖVERENSSTÄMMELSE TR CU 012/2011UL-godkännande cULus Listed, General Purpose Ordinary location: E87056 Hazardous location: E501628 Control Draging 116-0456CCC-godkännande Hazardous location: 2020322315002262NEPSI-godkännande NEPSI-certifikat: GYJ19.1410XOmgivningsförhållandenOmgivningstemperatur: -25... 100 °C (-13 ... 212 °F)Förvaringstemperatur: -40 100 °C (-40... 212 °F)Mekaniska data:Anslutning (systemsida): Burdragfjäderklämmor | avisoleringslängd: 7 mm | kabelpackning M20 x 1,5 | användbar gänglängd 11,5 mm | maximal skruvdjup 11,5 mmLedningstvärsnitt (systemsida): Styv: 0,14... 2,5 mm2 | flexibel 0,14... 1,5 mm2 | flexibel med ändhylsa: 0,25... 1,5 mm2Anslutning (ventilsida): Som anslutning (systemsida)Ledningstvärsnitt (ventilsida): Som ledningstvärsnitt (systemsida)Höljets material: PBTFrontyta PBTKapslingsklass: IP 67Vridmoment fästskruvar: 4 Nm... 5 NmVridmoment chassiskruvar 1 NmVridmoment kabelkoppling M20 x 1,5; max. 7 NmObs: Led-avstängningAllmän informationAnvändning i explosionsfarligt område: Se bruksanvisning

Beskrivning

Version

Allmänna uppgifterKopplingsfunktion 2 x öppnare (NC)Utgångstyp: NamurKopplingsavstånd: 3 mmInbyggnad: Nedsänkt inbyggnadSäkrat kopplingsavstånd: 0... 2,4 mmRealkopplingsavstånd: 2,7... 3,3 mm typ.Manövreringselement: Rostfritt stål 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mmReduktionsfaktor rAl: 0,5Reduktionsfaktor rCu: 0,4Reduktionsfaktor rV2A (1.4301) : 1Reduktionsfaktor rSt37: 1,3Reduktionsfaktor rMS: 0,6Utgångstyp: 2-trådEgenskaperNominell spänning 8,2 V (Ri ca 1 kΩ)Brytfrekvens: 0... 3 kHzHysteres: typ. 5 %Polvändningsskydd: PolningssäkerKortslutningsskydd: JaLämplig för 2:1-teknik: Ja , polvändningsskyddsdiod inte nödvändigStrömförbrukning Mätplattan registrerar inte ≥ 3 mA Mätplattan registrerar: ≤ 1 mABeredskapsvajer: ≤ 1,1 msVisning av omkoppling: Lysdiod, gulVentilstatusindikering: Lysdiod, gulEgenskaper funktionell säkerhetSäkerhets-integritetsnivå (SIL): Sil 2MTTFd: 1470 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %VentilströmkretsSpänning: Max 32 V DCStröm: max. 240 mAKortslutningsskydd: nejPolvändningsskydd: Ja, vid omvänd utgång är LED ur funktion, därför mer effekt för magnetventilNormer och direktivens överensstämmelseÖverensstämmelse med normer NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Elektromagnetisk kompatibilitet: NE 21:2007 STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Tillstånd och certifikatIECEx-märkning Enhetsnivå GA: IECEx GÖR 17,0021X Enhetsnivå GB: IECEx T.0021X Enhetsnivå MB: IECEx T.0021XATEX-godkännande Skyddsnivå GA: TÜV 99 ATEX 1479 X. Skyddsnivå GB: TÜV 99 ATEX 1479 X Enhetsskyddsnivå GC (ic): PF 13 Cert 2895 X.EAC-ÖVERENSSTÄMMELSE TR CU 012/2011UL-godkännande cULus Listed, General Purpose Ordinary location: E87056 Hazardous location: E501628 Control Draging 116-0456CCC-godkännande Hazardous location: 2020322315002262NEPSI-godkännande NEPSI-certifikat: GYJ19.1410XOmgivningsförhållandenOmgivningstemperatur: -25... 100 °C (-13 ... 212 °F)Förvaringstemperatur: -40 100 °C (-40... 212 °F)Mekaniska data:Anslutning (systemsida): Burdragfjäderklämmor | avisoleringslängd: 7 mm | kabelpackning M20 x 1,5 | användbar gänglängd 11,5 mm | maximal skruvdjup 11,5 mmLedningstvärsnitt (systemsida): Styv: 0,14... 2,5 mm2 | flexibel 0,14... 1,5 mm2 | flexibel med ändhylsa: 0,25... 1,5 mm2Anslutning (ventilsida): Som anslutning (systemsida)Ledningstvärsnitt (ventilsida): Som ledningstvärsnitt (systemsida)Höljets material: PBTFrontyta PBTKapslingsklass: IP 67Vridmoment fästskruvar: 4 Nm... 5 NmVridmoment chassiskruvar 1 NmVridmoment kabelkoppling M20 x 1,5; max. 7 NmObs: Led-avstängningAllmän informationAnvändning i explosionsfarligt område: Se bruksanvisning
