Name: Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A2 326161-0150 M50 infälld PNP
Brand: Pepperl+Fuchs
SKU: 2627992
Availability: BackOrder

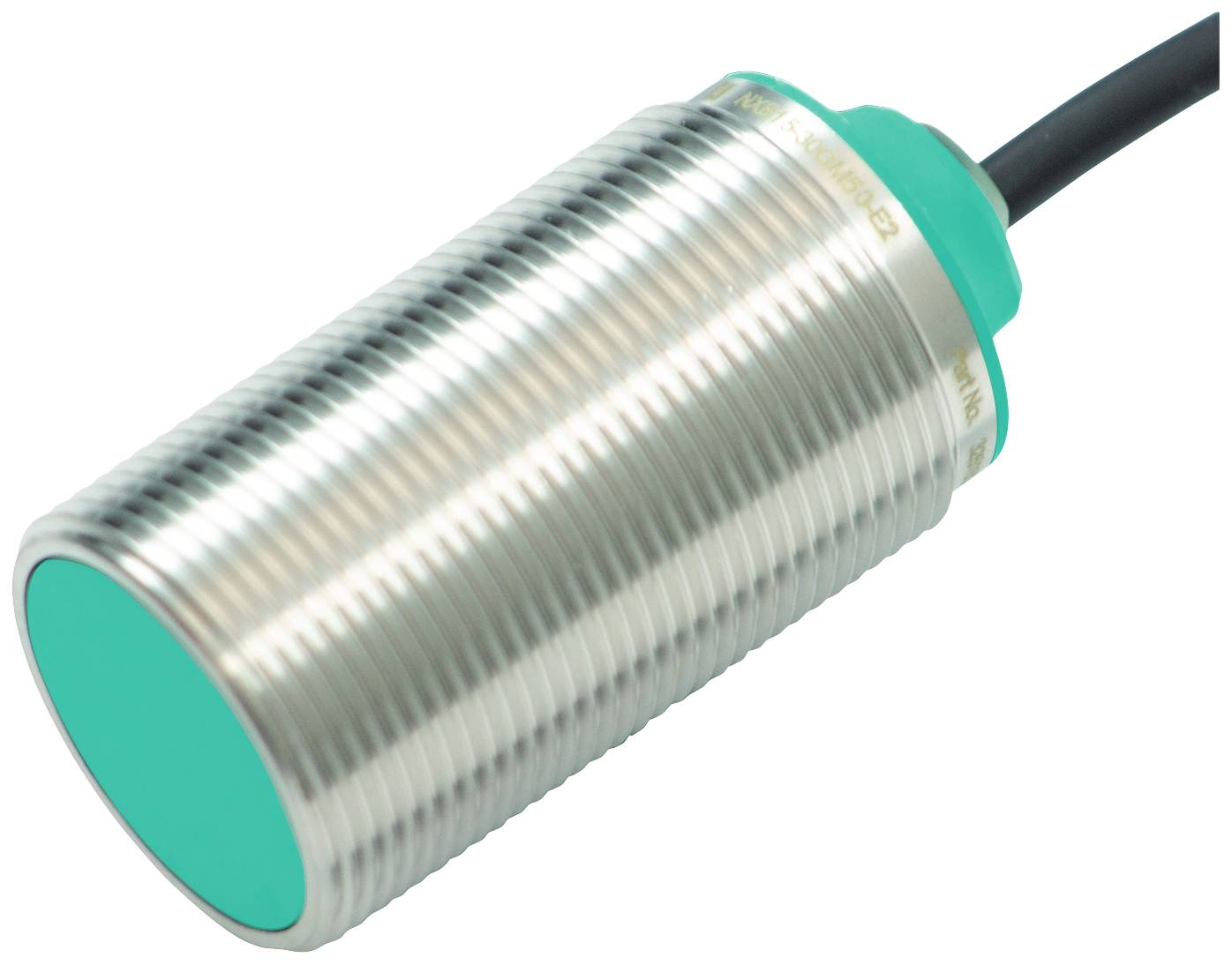

Cylindrisk närmandesensor av metall med räfflat hölje och grön ände, kabelanslutning ovanifrån; för industriella tillämpningar.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

36 V

Kontakttyp

Antivalent

Avkänningsavstånd (max.)

15 mm

Utgångar

PNP

Datablad (PDF)

Leverans fre 4 dec.

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Sensor

Typ: NBB15-30GM50-A2

Driftspänning (min.): 5 V

Driftspänning max.: 36 V

Driftspänning: 5 - 36 V

Kontakttyp: Antivalent

Avkänningsavstånd (max.): 15 mm

Utgångar: PNP

Kapslingsmaterial: Mässing

Utförande: Induktiv

Monteringstyp: infälld

Konstruktionsstorlek: M50

Anslutningstyp: Kabel

Kabellängd: 2 m

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 85 °C

: IP68

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

Kopplingsfrekvens: 550 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627992 Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A2 326161-0150 M50 infälld PNP

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627992 Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A2 326161-0150 M50 infälld PNP

Beskrivning

Kopplingsavstånd: 15 mm, montering: Nedsänkt, kopplingsfunktion: Antivalent, utgångstyp: PNP, driftspänning: 5... 36 V, driftström 0... 200 mA

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKopplingsfunktion: AntivalentUtgångstyp: PNPKopplingsavstånd: 15 mmInbyggnad försänktUtgångspolaritet: DCSäkrat kopplingsavstånd: 0... 12,15 mmManövreringselement: Byggnadsstål, t.ex. 1.0037, S235JR (tidigare St37-2) | 45 mm x 45 mm x 1 mmReduktionsfaktor rAl: 0,45Reduktionsfaktor rCu: 0,43Reduktionsfaktor rV2A (1.4301) : 0,73Reduktionsfaktor rMS: 0,53Typ av utgång: 4-trådEgenskaperDriftspänning: 5 36 VBrytfrekvens: 0... 550 HzHysteres: typ. 5 %Polvändningsskydd: PolningssäkerKortslutningsskydd: TaktgivandeSpänningsfall: ≤ 1 V.Driftström 0... 200 mARestström: Max. 20 µATomgångsström ≤ 15 mABeredskapsvajer: ≤ 10 msVisning av omkoppling: Lysdiod, gulEgenskaper funktionell säkerhetMTTFd: 1248 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %ÖverensstämmelseLABS-KONFORMITET: VDMA 24364-C1/T100 °C-W.Normer och direktivens överensstämmelseÖverensstämmelse med normer STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011Kapslingsklass: II Isolationsmärkspänning: 36 V Märkstötspänning: 500 V.UL-godkännande: CULus Listed, General Purpose, klass 2 Power SourceCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 85 °C (-40... 185 °F)Förvaringstemperatur: -40 85 °C (-40... 185 °F)Mekaniska data:Anslutningstyp: KabelHöljets material: Mässing, vit brons ytskiktFrontyta PBT , grönKapslingsklass: IP68Kabel Ändhylsor: Ja Kabelns diameter: 4,3 ± 0,15 mm Böjradie > 10 x kabeldiameter Material: PVC Färg: svart Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Längd: 2 mVikt: 198 g.Åtdragningsmoment: 0... 30 NmAllmän informationLeveransomfattning: Levereras med 2 muttrar med spärrtänder

Beskrivning

Version

Allmänna uppgifterKopplingsfunktion: AntivalentUtgångstyp: PNPKopplingsavstånd: 15 mmInbyggnad försänktUtgångspolaritet: DCSäkrat kopplingsavstånd: 0... 12,15 mmManövreringselement: Byggnadsstål, t.ex. 1.0037, S235JR (tidigare St37-2) | 45 mm x 45 mm x 1 mmReduktionsfaktor rAl: 0,45Reduktionsfaktor rCu: 0,43Reduktionsfaktor rV2A (1.4301) : 0,73Reduktionsfaktor rMS: 0,53Typ av utgång: 4-trådEgenskaperDriftspänning: 5 36 VBrytfrekvens: 0... 550 HzHysteres: typ. 5 %Polvändningsskydd: PolningssäkerKortslutningsskydd: TaktgivandeSpänningsfall: ≤ 1 V.Driftström 0... 200 mARestström: Max. 20 µATomgångsström ≤ 15 mABeredskapsvajer: ≤ 10 msVisning av omkoppling: Lysdiod, gulEgenskaper funktionell säkerhetMTTFd: 1248 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %ÖverensstämmelseLABS-KONFORMITET: VDMA 24364-C1/T100 °C-W.Normer och direktivens överensstämmelseÖverensstämmelse med normer STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011Kapslingsklass: II Isolationsmärkspänning: 36 V Märkstötspänning: 500 V.UL-godkännande: CULus Listed, General Purpose, klass 2 Power SourceCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 85 °C (-40... 185 °F)Förvaringstemperatur: -40 85 °C (-40... 185 °F)Mekaniska data:Anslutningstyp: KabelHöljets material: Mässing, vit brons ytskiktFrontyta PBT , grönKapslingsklass: IP68Kabel Ändhylsor: Ja Kabelns diameter: 4,3 ± 0,15 mm Böjradie > 10 x kabeldiameter Material: PVC Färg: svart Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Längd: 2 mVikt: 198 g.Åtdragningsmoment: 0... 30 NmAllmän informationLeveransomfattning: Levereras med 2 muttrar med spärrtänder
