Name: Pepperl+Fuchs Reflektions-fotodetektor OQT350-R200-EP-IO-V3-L 295670-100289 Bakgrundsavbländning 1 st
Brand: Pepperl+Fuchs
SKU: 2628998
Availability: BackOrder

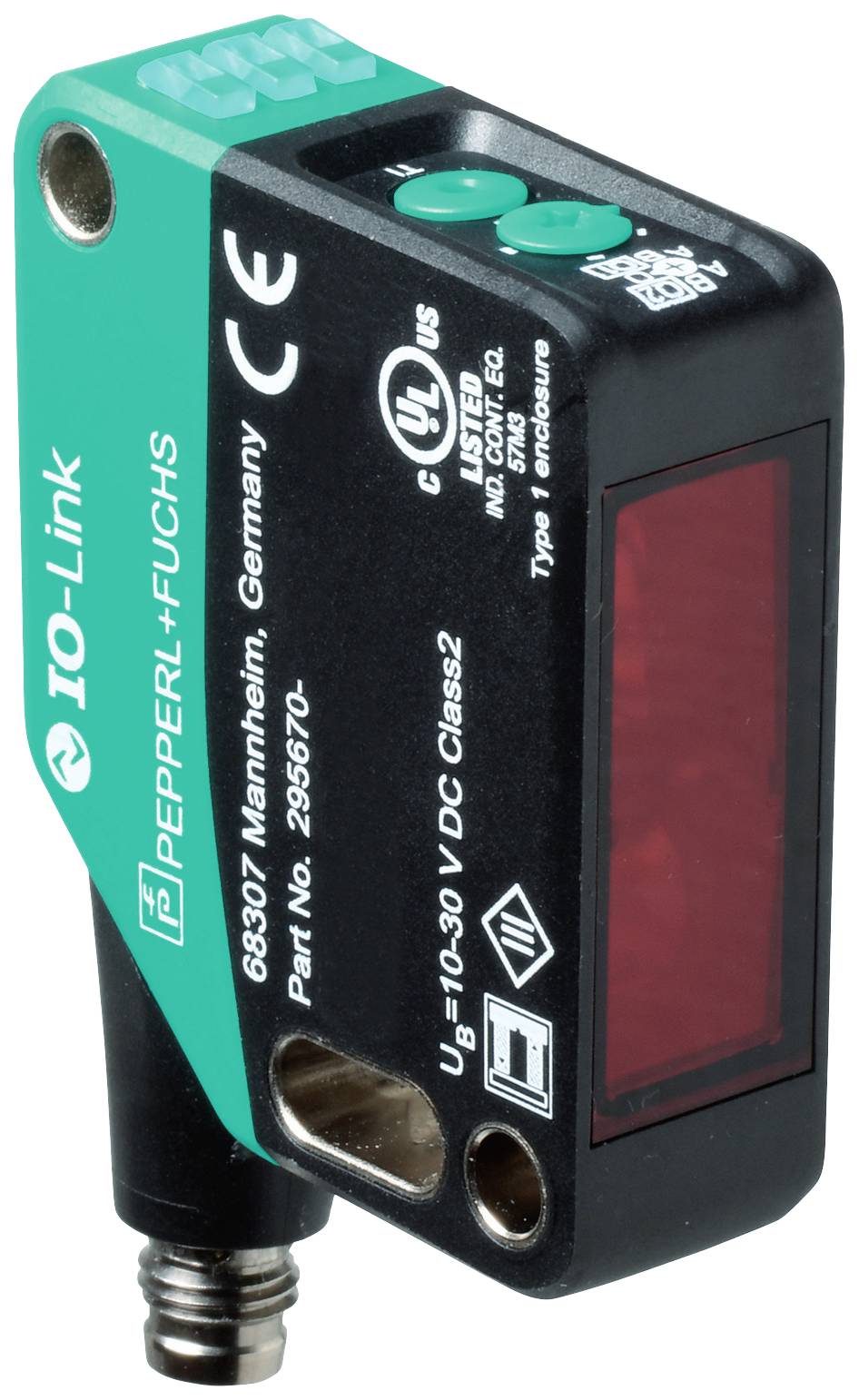

Sensor från Pepperl+Fuchs med IO-Link, tillverkad i Mannheim, Tyskland. Innehåller olika certifieringsmärkningar.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

Bakgrundsavbländning

Driftspänning max.

30 V/DC

Anslutningstyp

Typ

OQT350-R200-EP-IO-V3-L

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (2 792,00 kr / stycken)

2 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OQT350-R200-EP-IO-V3-L

Funktioner: Bakgrundsavbländning

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 2.3 ms

Kontakttyp: Antivalent

Utgångar: NPN, sluten
PNP, öppnare

Kopplingsfrekvens: 217 Hz

Anslutningstyp: M8

Kapslingsmaterial: Polykarbonat

Sändare typ: Laserdiod

Laserklass: 1

Våglängd: 680 nm

: 350 mm

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 15 mm

Höjd: 50.6 mm

Djup: 41.7 mm

Mått.: (B x H x D) 15 x 50.6 x 41.7 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628998 Pepperl+Fuchs Reflektions-fotodetektor OQT350-R200-EP-IO-V3-L 295670-100289 Bakgrundsavbländning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628998 Pepperl+Fuchs Reflektions-fotodetektor OQT350-R200-EP-IO-V3-L 295670-100289 Bakgrundsavbländning 1 st

Beskrivning

Avkänningsområde: 60 350 mm, laserdiod, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, Kortslutningssäker, polvändningssäker, överspänningssäker, gränssnittstyp: IO-link ( via C/Q = stift 4 ), kopplingstyp: Leveranstillstånd är: C/Q - Pin4: NPN slutande, PNP brytkontakt, IO-link, anslutning: Kontakt M8 x 1, 3-polig, vridbar 90°, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 60 350 mmMin. Avkänningsområde 60... 100 mmAvkänningsområde max. 40... 400 mmInställningsområde: 100... 350 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad, d63 < 2,8 mm i området 350 mm... 800 mm Pulslängd: 5,5 µs Uppdateringshastighet: Ca 2,4 kHz Max. pulsenergi < 40 NJSvart-vit-differens (6 %/90 %) < : 2 % | Ljusfläcksdiameter: Ca 3 mm med ett avstånd på 350 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 45000 luxEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 16 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 0Apparat-ID: 0x111802 (1120258)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - Pin4: NPN slutare, PNP brytkontakt, IO-Link | Signalutgång 1 mottaktsutgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 217 HzReaktiv tid 2,3 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FDA-godkännande: IEC 60825-1:2014 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 50,6 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 3-polig, vridbar 90°Material Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 35 g.
