Name: Pepperl+Fuchs Reflektions-fotodetektor OQT120-R103-2EP-IO 267075-100353 Teach-In 1 st
Brand: Pepperl+Fuchs
SKU: 2628961
Availability: BackOrder

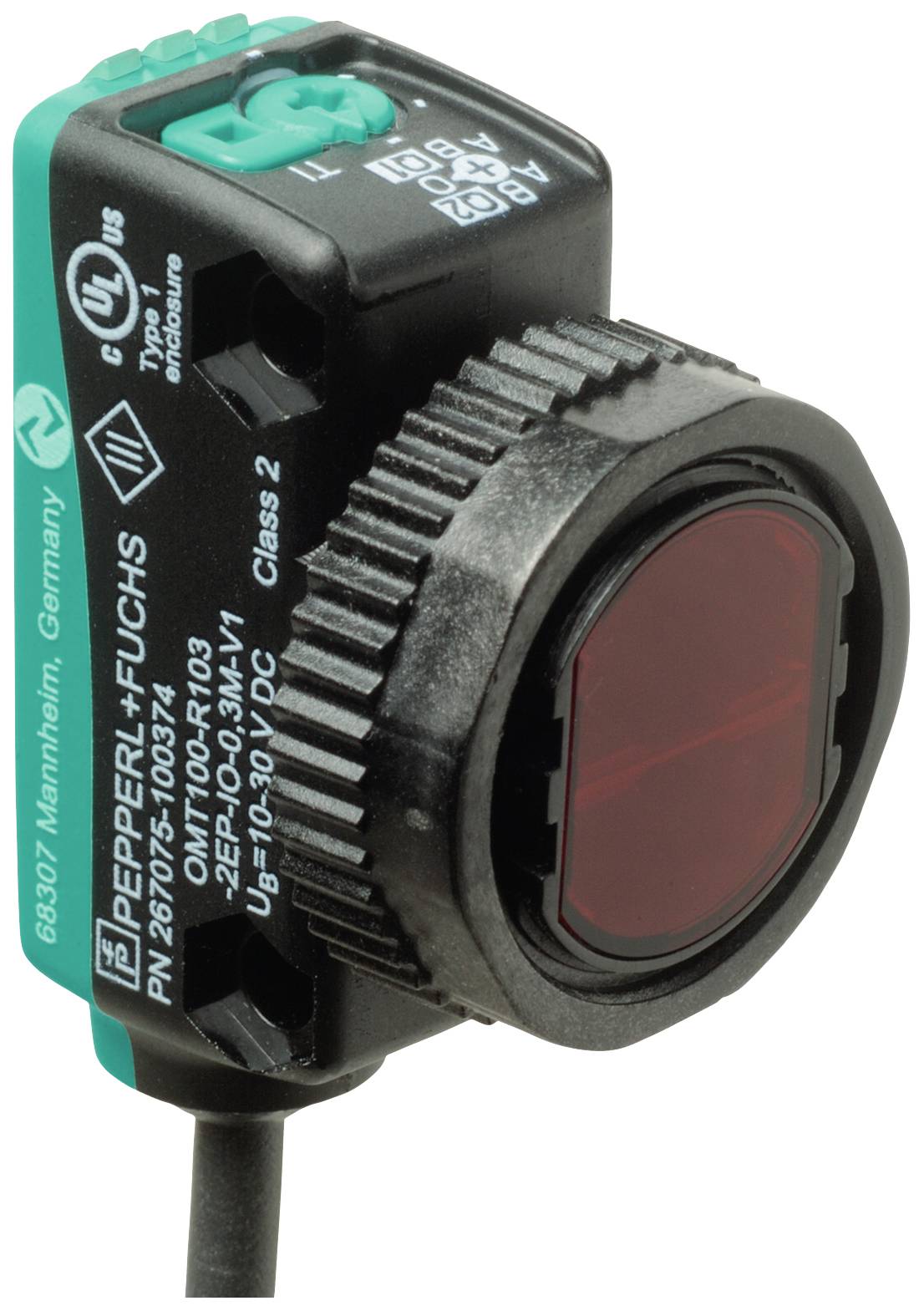

Sensor med rektangulärt hölje, rött frontfönster och kabelanslutning. Märkt med 'Pepperl + Fuchs', modellnummer och tekniska specifikationer.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

Teach-In

Driftspänning max.

30 V/DC

Anslutningstyp

Kabel

Typ

OQT120-R103-2EP-IO

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OQT120-R103-2EP-IO

Funktioner: Teach-In

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 2.3 ms

Kontakttyp: Antivalent

Utgångar: NPN, sluten
PNP, öppnare

Kopplingsfrekvens: 217 Hz

Anslutningstyp: Kabel

Kabellängd: 2 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

: 120 mm

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 15 mm

Höjd: 36.5 mm

Djup: 26.7 mm

Mått.: (B x H x D) 15 x 36.5 x 26.7 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628961 Pepperl+Fuchs Reflektions-fotodetektor OQT120-R103-2EP-IO 267075-100353 Teach-In 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628961 Pepperl+Fuchs Reflektions-fotodetektor OQT120-R103-2EP-IO 267075-100353 Teach-In 1 st

Beskrivning

Avkänningsområde: 5 120 mm, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningssäker, överspänningssäker, gränssnittstyp: IO-link ( via C/Q = BK), kopplingstyp: Leveranstillstånd är: C/Q - BK: NPN slutare, PNP brytkontakt, IO-link Q2 - WH: NPN slutare, PNP brytkontakt, anslutning: 2 m fast kabel, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 5 120 mmMin. Avkänningsområde 5... 20 mmAvkänningsområde max. 5... 120 mmInställningsområde: 20... 120 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppSvart/vit differens (6 %/90 %): < 5 % vid 120 mmLjusfläcksdiameter: Ca 8 mm med ett avstånd på 120 mmÖppningsvinkel: ca 4 °Ljusgräns för främmande ljus: EN 60947–5-2 : 30000 luxEgenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = BK)Apparatprofil: smart sensorÖverföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaEnheter ID: 0x110803 (1116163)Kompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - BK: NPN slutare, PNP brytkontakt, IO-Link | Q2 - WH: NPN slutare, PNP brytkontaktSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 217 HzReaktiv tid 2,3 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 36,5 mmHöljesdjup 26,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning 2 m fast kabelMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 38 g.Kabellängd 2 m
