Name: Pepperl+Fuchs Reflektions-fotodetektor OBT60-R102-2P1-IO-0,3M-V1 267075-100556 ljusomkoppling, Bakgrundsavbländning, mör
Brand: Pepperl+Fuchs
SKU: 2628973
Availability: BackOrder

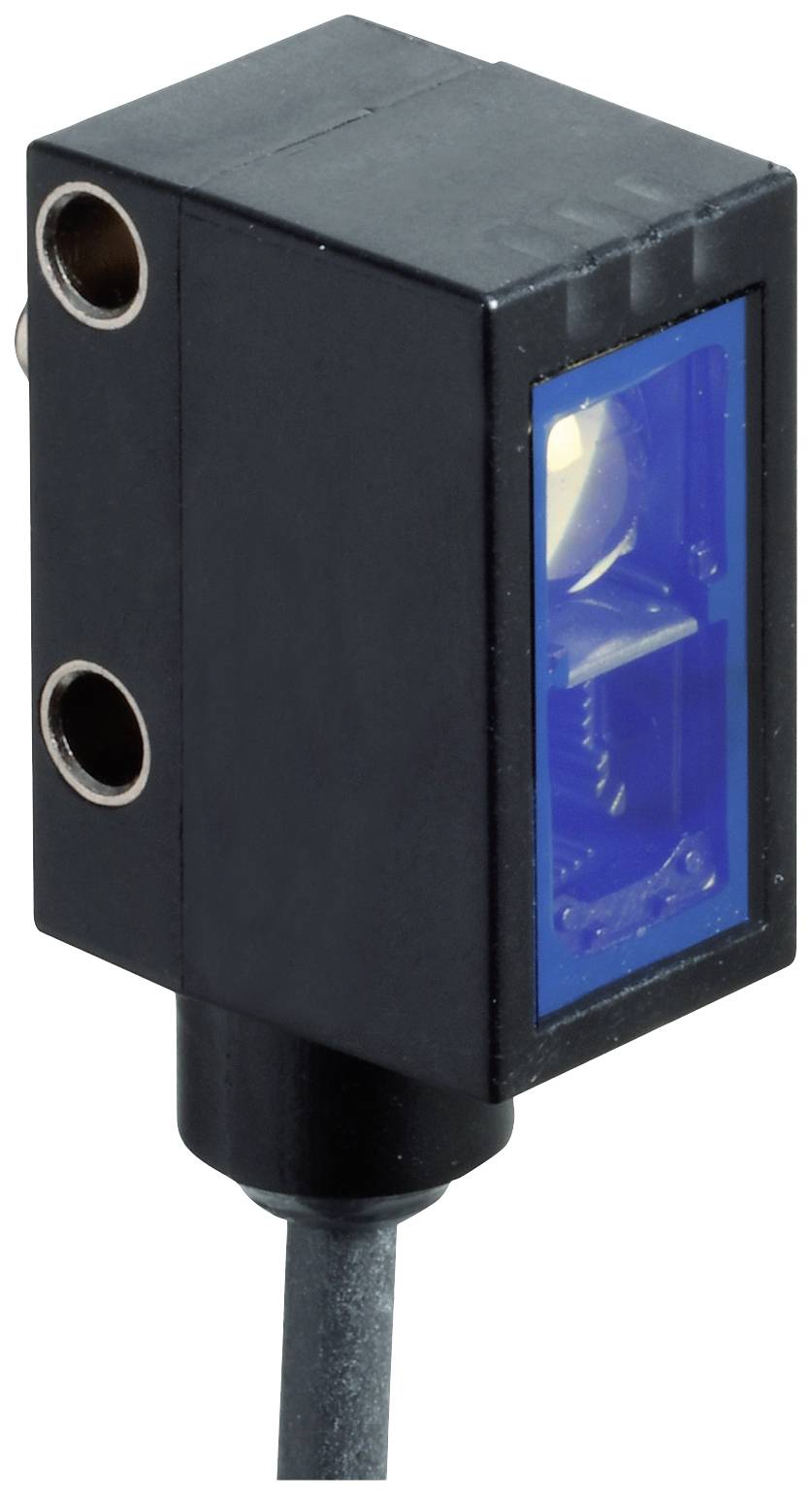

En rektangulär svart sensor med blå täckkåpa och kabel, använd för industriella tillämpningar inom objektdetektering.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

ljusomkoppling

Bakgrundsavbländning

mörkomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

M12, 4 polig

Typ

OBT60-R102-2P1-IO-0,3M-V1

Datablad (PDF)

Leverans tis 22 dec. 2026

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBT60-R102-2P1-IO-0,3M-V1

Funktioner: ljusomkoppling
Bakgrundsavbländning
mörkomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 1 ms

Kontakttyp: 1 PNP
1 NC
1 NO

Utgångar: NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 500 Hz

Anslutningstyp: M12, 4 polig

Kabellängd: 0.3 m

Kapslingsmaterial: Polykarbonat

Materialegenskaper: Polykarbonat

Sändare typ: LED Röd

: 80 mm

Egenskaper: med bakgrundsavbländning
LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Längd: 0.3 m

Bredd: 13.9 mm

Höjd: 31.9 mm

Djup: 18.3 mm

Diameter: 4 mm

Mått.: (Ø x H) 4 mm x 31.9 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628973 Pepperl+Fuchs Reflektions-fotodetektor OBT60-R102-2P1-IO-0,3M-V1 267075-100556 ljusomkoppling, Bakgrundsavbländning, mör

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628973 Pepperl+Fuchs Reflektions-fotodetektor OBT60-R102-2P1-IO-0,3M-V1 267075-100556 ljusomkoppling, Bakgrundsavbländning, mör

Beskrivning

Avkänningsområde: 10 60 mm, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningssäker, överspänningssäker, gränssnittstyp: IO-link ( via C/Q = BK), kopplingstyp: C/Q - Pin4: NPN öppnare/mörkerswitch, PNP / ljustillslagning, IO-link /Q - Pin2: NPN slutare / ljustillslagning, PNP brytkontakt / mörkerkontakt, anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 10 60 mmAvkänningsområde max. 10... 80 mmBakgrundsavbländning: Från 80 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppSvart/vit differens (6 %/90 %): Ca 3 mmLjuspunktdiameter: Ca 4 mm vid 60 mmÖppningsvinkel: Ca 5°Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - objekt upptäckt | statiskt av - objekt identifieras inteElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = BK)Apparatprofil: smart sensorÖverföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 1 bit | processdata utgång 2 bitarSIO-Mode-stöd: JaApparat ID: 0x110515 (1115413)Kompatibel masterport typ AUtgångOmkoppling: | C/Q - Pin4: NPN öppnare / mörkertillslagning, PNP slutare / ljustillslagning, IO-Link | /Q - Pin2: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 13,9 mmHöjd 31,9 mmHöljesdjup 18,3 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: FlytglasVikt: Ca 17 g.Kabellängd: 0,3 m
