Name: Pepperl+Fuchs Reflektions-fotodetektor OBT300-R101-IO-1T-L-Y0113 267075-0113 mörkomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2629334
Availability: BackOrder

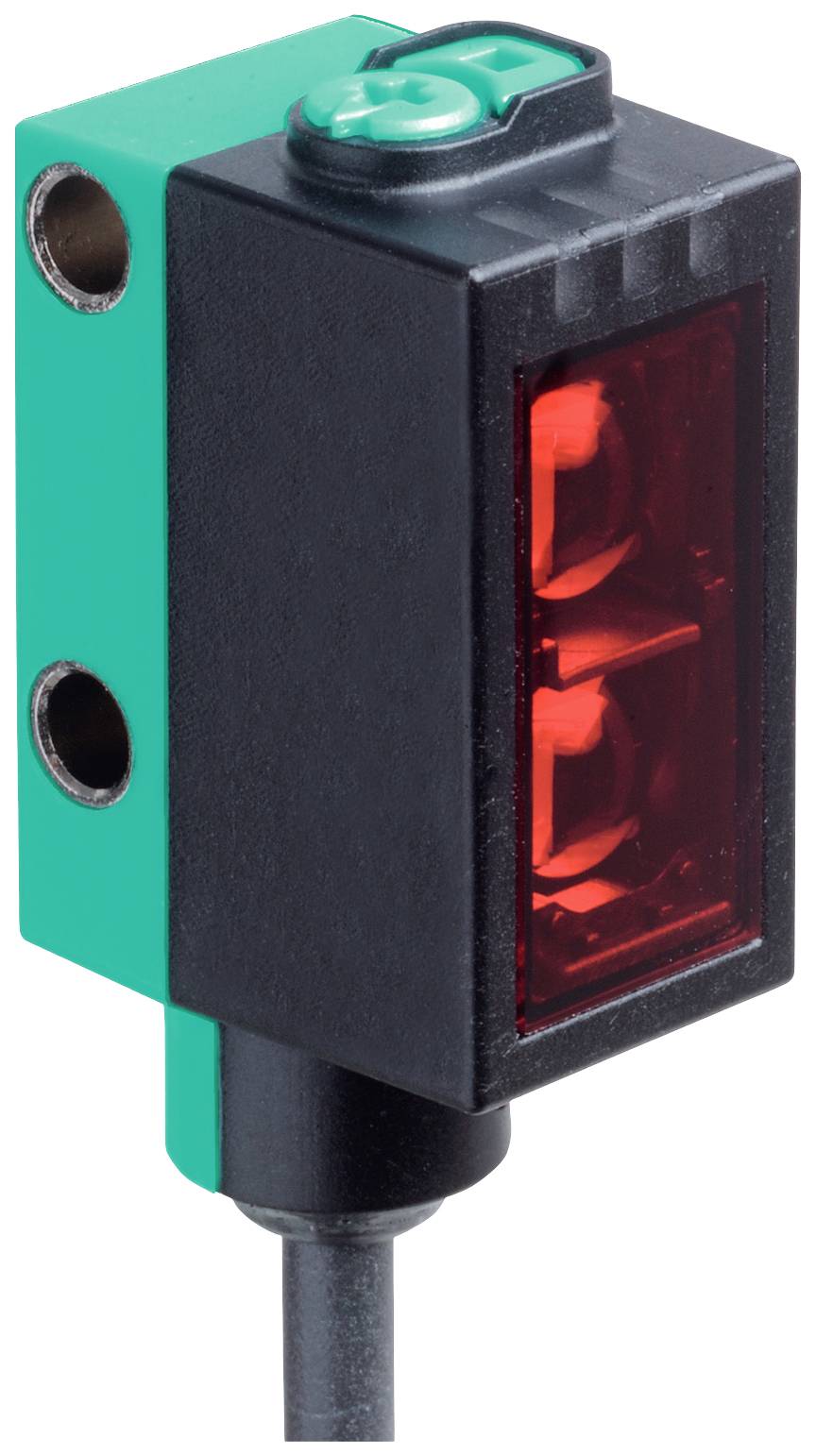

En rektangulär sensor i grönt och svart med ett rött mottagarfönster och en anslutningskabel i nederkanten.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

mörkomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

M12, 4 polig

Typ

OBT300-R101-IO-1T-L-Y0113

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (2 312,00 kr / stycken)

2 312,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBT300-R101-IO-1T-L-Y0113

Funktioner: mörkomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 300 µs

Kontakttyp: 1 NC

Utgångar: NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 1650 Hz

Anslutningstyp: M12, 4 polig

Kabellängd: 0.3 m

Kapslingsmaterial: PC

Sändare typ: Laserdiod

Laserklass: 1

Våglängd: 680 nm

: 300 mm

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Längd: 0.3 m

Bredd: 13.9 mm

Höjd: 33.8 mm

Djup: 18.3 mm

Mått.: (L x B x H) 0.3 m x 13.9 mm x 33.8 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2629334 Pepperl+Fuchs Reflektions-fotodetektor OBT300-R101-IO-1T-L-Y0113 267075-0113 mörkomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629334 Pepperl+Fuchs Reflektions-fotodetektor OBT300-R101-IO-1T-L-Y0113 267075-0113 mörkomkoppling 1 st

Beskrivning

Avkänningsområde: 7 300 mm, ljussändare: Laserdiod, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-link /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 7 300 mmMin. Avkänningsområde 7... 25 mmAvkänningsområde max. 7... 300 mmInställningsområde: 25... 300 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad d63 < 1 mm i området 150 mm... 250 mm Pulslängd: 3 µs Uppdateringshastighet: Ca 13 kHz Max. pulsenergi 10,4 NJSvartvit skillnad (6 %/90 %) < : 5 % vid 150 mmLjusfläcksdiameter: Ca 1 mm med ett avstånd på 200 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsindikering: Gul LED: Statisk mot bakgrund - känner av bakgrunden (objekt ej känt av) statiskt av - objektKontroller: Ljus-/mörkeromkopplareKontroller: NivåjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 20 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparatprofil: smart sensorApparat-ID: 0x110702 (1115906)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 1 bit | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1650 HzSvarstid: 300 µsÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1FDA-godkännande: IEC 60825-1:2007 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 13,9 mmHöjd 33,8 mmHöljesdjup 18,3 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 17 g.Kabellängd: 0,3 m
