Name: Pepperl+Fuchs Reflektions-fotodetektor OBT150-R100-2EP1-IO-IR 267075-100502 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Brand: Pepperl+Fuchs
SKU: 2627809
Availability: BackOrder

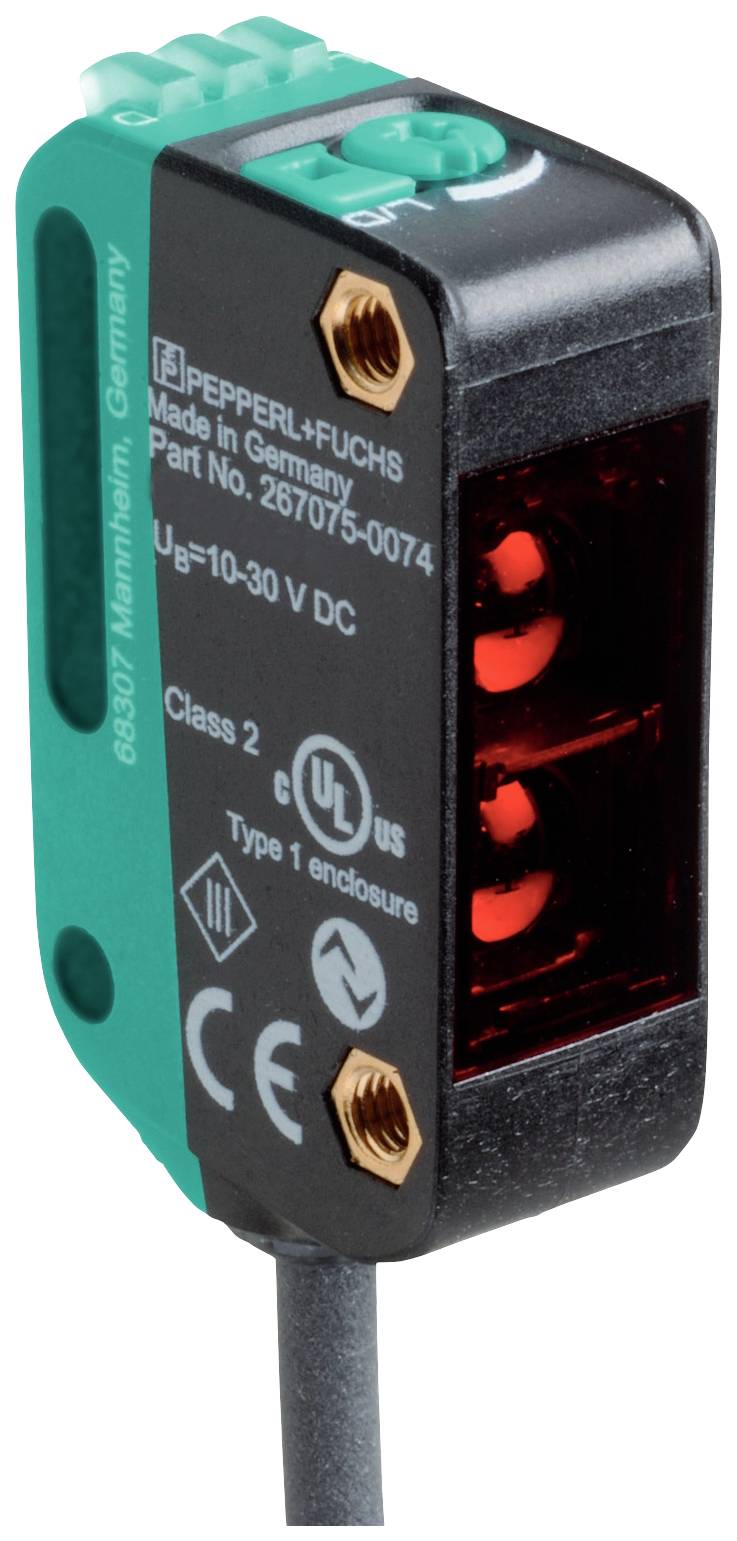

Sensor med grönt och svart hölje, två röda lampor och tekniska specifikationer, bland annat 'Made in Germany', 'Uᵤ=10-30 V DC'.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning max.

30 V/DC

Anslutningstyp

Kabel

Typ

OBT150-R100-2EP1-IO-IR

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBT150-R100-2EP1-IO-IR

Funktioner: Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 1 ms

Utgångar: NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 500 Hz

Anslutningstyp: Kabel

Kabellängd: 2 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED IR

Våglängd: 850 nm

: 150 mm

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 37.1 mm

Djup: 21.5 mm

Mått.: (B x H x D) 11 x 37.1 x 21.5 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627809 Pepperl+Fuchs Reflektions-fotodetektor OBT150-R100-2EP1-IO-IR 267075-100502 Strömbrytare (ljus-EIN/mörk-EIN) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627809 Pepperl+Fuchs Reflektions-fotodetektor OBT150-R100-2EP1-IO-IR 267075-100502 Strömbrytare (ljus-EIN/mörk-EIN) 1 st

Beskrivning

Avkänningsområde: 5 150 mm, ljussändare: LED, ljustyp: infraröd, växelljus 850 nm, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polaritetsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = BK), kopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är C/Q - BK: NPN öppnare / mörkerswitch, PNP slutande / ljustillslagning, IO-link /Q - WH: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagning, anslutning: Fast kabel 2 m, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 5 150 mmMin. Avkänningsområde 5... 25 mmAvkänningsområde max. 5... 150 mmInställningsområde: 25... 150 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjussändare: LysdiodLjustyp: infraröd, växlande ljus 850 nmLed-riskgruppsmärkning: Fri gruppSvartvit skillnad (6 %/90 %) < : 5 % vid 150 mmLjusfläcksdiameter: Ca 12 mm med ett avstånd på 150 mmÖppningsvinkel: ca 4 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - objekt upptäckt | statiskt av - objekt identifieras inteKontroller: Ljus-/mörkeromkopplareKontroller: NivåjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = BK)IO-link-version 1.1Apparatprofil: smart sensorApparat-ID: 0x110611 (1115665)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 1 bit | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - BK: NPN öppnare / mörkerswitch, PNP slutare / ljustillslagning, IO-Link | /Q - WH: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 37,1 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 2 m.Material Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 36 g.Kabellängd 2 m
